申请日2012.01.31
公开(公告)日2012.09.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种高效一体化污水处理设备，包括污水处理容腔，该污水处理容腔通过隔板分隔成第一格室、第二格室和第三格室;所述第一格室的底部设置有污泥层，第一格室的上部设置有与外部管道连通的导流管，该导流管的下端伸入第一格室底部的污泥层处;所述第二格室与第一格室之间的隔板的上部设置有第一连通孔，所述第二格室的中部设置有填料层;所述第二格室与第三格室之间的隔板的下端设置有第二连通孔，第三格室的上部设置有出水口。本实用新型具有占地面积小，出水水质稳定的特点。
权利要求书
1.一种高效一体化污水处理设备，其特征在于，包括污水处理容腔，该 污水处理容腔通过隔板分隔成第一格室、第二格室和第三格室;所述第一格 室的底部设置有污泥层，第一格室的上部设置有与外部管道连通的导流管， 该导流管的下端伸入第一格室底部的污泥层处;所述第二格室与第一格室之 间的隔板的上部设置有第一连通孔，所述第二格室的中部设置有填料层;所 述第二格室与第三格室之间的隔板的下端设置有第二连通孔，第三格室的上 部设置有出水口。
2.根据权利要求1所述的高效一体化污水处理设备，其特征在于，所述 第二格室还设置有起曝气作用的气浮设备，气浮设备的曝气头设置于第二格 室的下部。
3.根据权利要求1所述的高效一体化污水处理设备，其特征在于，所述 第三格室的底部为向上倾斜状。
4.根据权利要求1所述的高效一体化污水处理设备，其特征在于，所述 第一格室、第二格室和第三格室的上部均设有检查盖。
说明书
一种高效一体化污水处理设备
技术领域
本实用新型涉及污水处理领域，具体来说涉及一种高效一体化污水处理 设备。
背景技术
医院污水含有大量病菌、病毒和寄生虫卵，一直是人民身体健康和社会 安定的隐患。由于SARS的肆虐，造成了大量人身伤害和财产损失，医院污水 和废弃物的安全处理与处置要求重新被提到新的高度。
医院污水来源于门诊、住院部、食堂和厕所等，通常规模在数十吨至百 吨/天。医院污水水质比较复杂，除含大量病菌和寄生虫卵外，主要还含有各 种药物、洗衣粉或纯碱、放射性同位素、棉签、纱布等，其COD接近生活污 水的数值范围，但波动较大。污水的BOD/COD一般在0.5左右，可生活性较 好。
现有的污水处理设施，尤其是上世纪建设的系统，普遍存在以下几个问 题：①都采用开放式的池体，其结构复杂，建设费用较大;②设施占地面积 较大;③结构类型单一;④出水水质不稳定，特别是近几年排放水提标改造， 更提高了对处理设备的要求。
实用新型内容
本实用新型的目的在于提供一种高效一体化污水处理设备，以解决现有 技术中污水处理设施的占地面积大、悬浮物的拦截能力差、出水水质差的问 题。
为了实现上述目的，本实用新型的技术方案如下：
一种高效一体化污水处理设备，其特征在于，包括污水处理容腔，该污 水处理容腔通过隔板分隔成第一格室、第二格室和第三格室;所述第一格室 的底部设置有污泥层，第一格室的上部设置有与外部管道连通的导流管，该 导流管的下端伸入第一格室底部的污泥层处;所述第二格室与第一格室之间 的隔板的上部设置有第一连通孔，所述第二格室的中部设置有填料层;所述 第二格室与第三格室之间的隔板的下端设置有第二连通孔，第三格室的上部 设置有出水口。
在本实用新型的一个优选实施例中，所述第二格室还设置有起曝气作用 的气浮设备，气浮设备的曝气头设置于第二格室的下部。
在本实用新型的一个优选实施例中，所述第三格室的底部为向上倾斜状。
在本实用新型的一个优选实施例中，所述第一格室、第二格室和第三格 室的上部均设有检查盖。
本实用新型与现有技术相比具有如下优点：
(1)减少占地面积
污水通过第一格室的污泥层与第二格室的填料层，这样可以实现充分的 泥水接触，从而可以很好的改善水利条件，通过截留能力实验可知，本实用 新型可以高效的去除水中的悬浮颗粒物，并且从结构上增加了固体颗粒物的 停留时间，所以同水量下占地面积比传统生化工艺节省30～40%，塔式设备 可节省面积60～70%以上。
(2)可选择类型多
本实用新型可以采用地埋式结构、塔式结构、地面的一体化成套结构等 多种结构形式，不受场地限制。
(3)运行管理方便
污泥量少、清淤周期长、维护工作量小、运行费用低。
(4)出水水质稳定
第一格室的吸附预处理、第二格室的好氧生物膜处理以及第三格室沉淀 分离，三道工序的有机结合使出水水质可以达到很高标准。

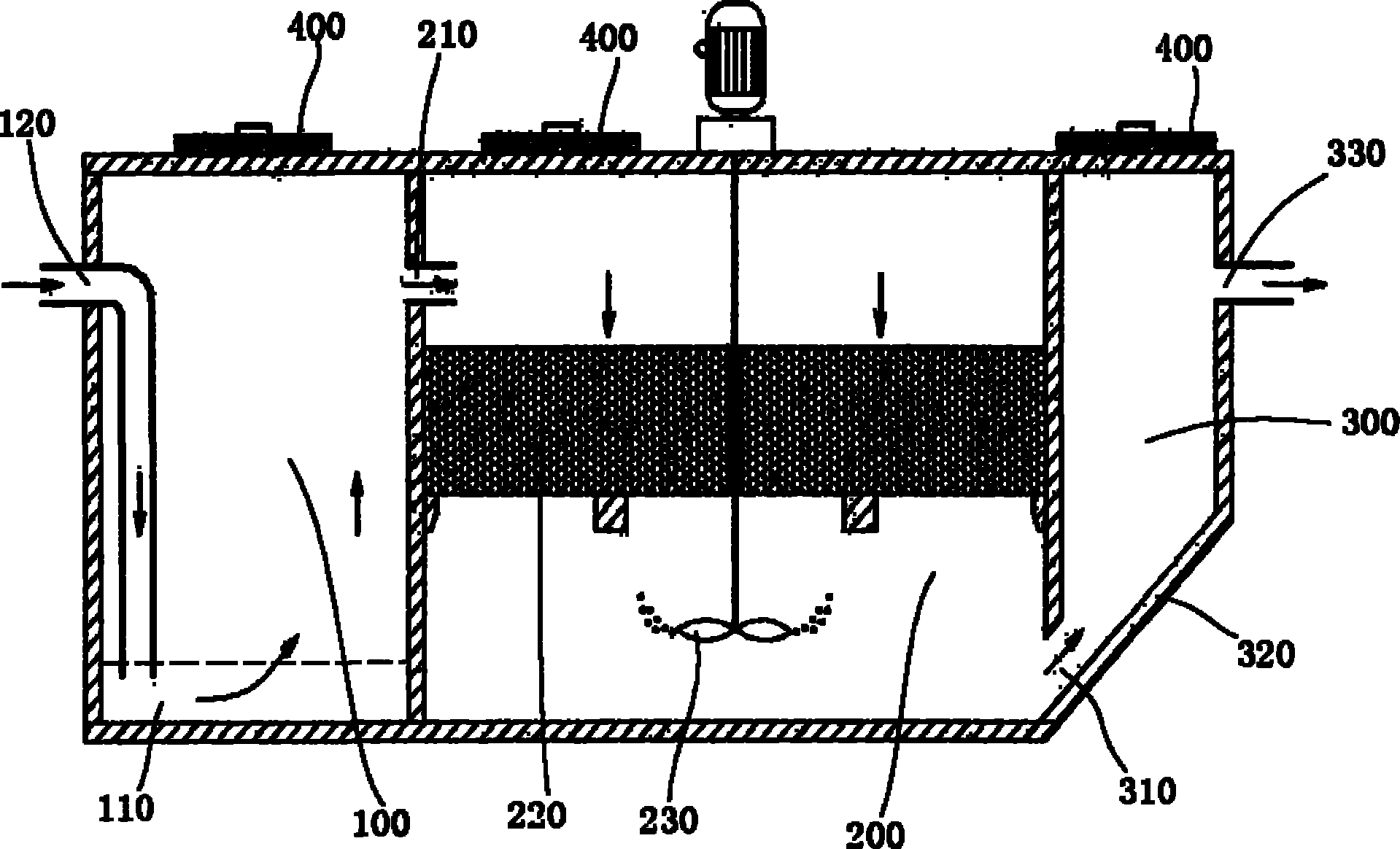

本实用新型的特点可参阅本案图式及以下较好实施方式的详细说明而获 得清楚地了解。
