申请日2011.09.26
公开(公告)日2012.06.13
IPC分类号C02F1/40
摘要
一种有机废水分离回收装置，包括箱体储液槽及设于其上的进液口和出液口，尤其是，所述箱体储液槽在其内腔沿长度方向，依次等间距平行地正交设有至少三块隔板，各隔板将所述储液槽内腔分隔成形状相同、体积相等的至少四个隔间，在所述箱体储液槽的前端隔间内设有用于缓冲液体流速的挡板，从而在所述箱体储液槽前端隔间内形成用于缓冲液体流速的缓冲区，在所述各隔板与所述储液槽底部相连接处，设有供液体流通的各开口;有机废水从所述进液口流入所述箱体储液槽前端隔间内的所述缓冲区内，再依次经所述各隔板上的各该开口流至所述出液口，从而实现有机废水中有机液体与无机废水的分离、回收。该装置结构简单、成本低廉且效率高。
权利要求书

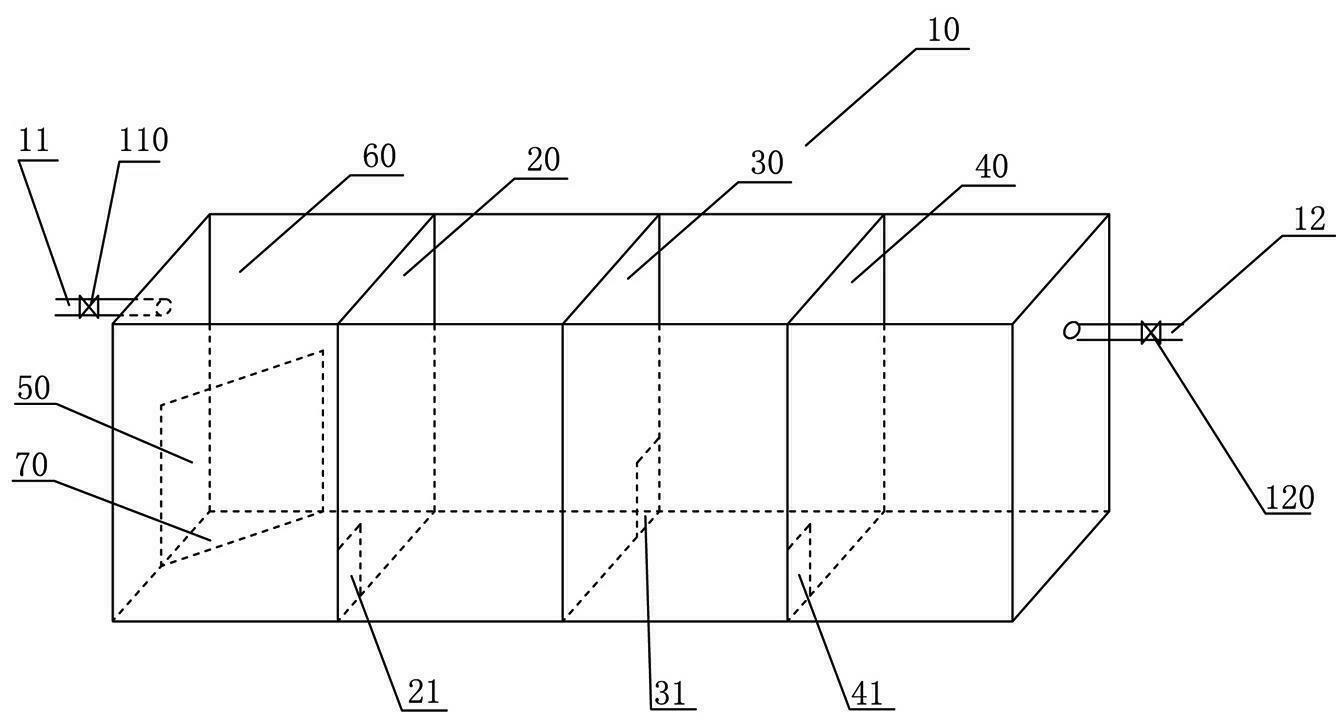

1.一种有机废水分离回收装置，用于分离并回收有机废水中的有机物，包括箱体储液槽(10)及设于其上的进液口(11)和出液口(12)，其特征在于：所述箱体储液槽(10)在其内腔沿长度方向，依次等间距平行地正交设有至少三块隔板(20，30，40)，各隔板将所述储液槽(10)内腔分隔成形状相同、体积相等的至少四个隔间，在所述箱体储液槽(10)的前端隔间(60)内设有用于缓冲液体流速的挡板(50)，该挡板(50)的两侧边分别与所述箱体储液槽(10)前端隔间(60)的两侧壁相连接，从而在所述箱体储液槽(10)前端隔间(60)内形成用于缓冲液体流速的缓冲区(70)，在所述各隔板(20，30，40)与所述储液槽(10)底部相连接处，设有供液体流通的各开口(21，31,41);所述进液口(11)设在所述箱体储液槽(10)的前端壁较上部位，所述出液口(12)则设在所述箱体储液槽(10)的后端壁较下部位;有机废水从所述进液口(11)流入所述箱体储液槽(10)前端隔间(60)内的所述缓冲区(70)内，再依次经所述各隔板上的各开口(21，31,41)流至所述出液口(12)，从而实现有机废水中有机液体与无机废水的分离、回收。
2. 如权利要求1所述的油水分离回收装置，其特征在于：所述挡板(50)有适配箱体储液槽(10)造型的形状，其两侧边分别与所述箱体储液槽(10)前端隔间(60)的端壁和侧壁相连接，从而在所述箱体储液槽(10)前端隔间(60)内形成用于缓冲液体流速的三角形缓冲区(70)，该三角形缓冲区(70)的底部为所述箱体储液槽(10)槽底的一部分，其顶部敞口且位于所述进液口(11)的下方。
3.如权利要求1所述的油水分离回收装置，其特征在于：所述供液体流通的各开口(21，31,41)位于所述各隔板(20，30，40)的最下部，位置相互错开，即分别位于各该隔板(20，30，40)的左下角或右下角。
4.如权利要求1至3之任一项所述的油水分离回收装置，其特征在于：所述箱体储液槽(10)有长方体形，所述挡板(50)适配箱体储液槽(10)造型的形状是矩形平板。
5.如权利要求1至3之任一项所述的油水分离回收装置，其特征在于：所述进液口(11)设在所述箱体储液槽(10)的前端壁最上部位，所述出液口(12)则设在所述箱体储液槽(10)的后端壁近顶部。
6.如权利要求1至3之任一项所述的油水分离回收装置，其特征在于：在所述进液口(11)外侧设第一阀门(110)，在所述出液口(12)外侧设第二阀门(120)。
说明书
有机废水分离回收装置
技术领域
本实用新型涉及水、废水或污水的处理，尤其涉及分离或去除油脂或油状物质或类似浮游物的装置，特别是涉及将有机废水中的有机成分与无机废水分离、回收的装置。
背景技术
现有技术将有机废水中的有机成分与无机废水分离，一般采用静置自然沉降的方式进行，分离效率低且不完全，仍有大约0.2～0.5%的油残留于液相。
实用新型内容
本实用新型要解决的技术问题在于避免上述现有技术的不足之处而提供一种结构简单、成本低廉、分离效率高且比较完全的有机废水分离回收装置。
本实用新型解决所述技术问题提出的技术方案是：一种有机废水分离回收装置，用于分离并回收有机废水中的有机物，包括箱体储液槽及设于其上的进液口和出液口，尤其是，所述箱体储液槽在其内腔沿长度方向，依次等间距平行地正交设有至少三块隔板，各隔板将所述储液槽内腔分隔成形状相同、体积相等的至少四个隔间，在所述箱体储液槽的前端隔间内设有用于缓冲液体流速的挡板，该挡板的两侧边分别与所述箱体储液槽前端隔间的两侧壁相连接，从而在所述箱体储液槽前端隔间内形成用于缓冲液体流速的缓冲区，在所述各隔板与所述储液槽底部相连接处，设有供液体流通的各开口;所述进液口设在所述箱体储液槽的前端壁较上部位，所述出液口则设在所述箱体储液槽的后端壁较下部位;有机废水从所述进液口流入所述箱体储液槽前端隔间内的所述缓冲区内，再依次经所述各隔板上的各开口流至所述出液口，从而实现有机废水中有机液体与无机废水的分离、回收。
所述挡板有适配箱体储液槽造型的形状，其两侧边分别与所述箱体储液槽前端隔间的端壁和侧壁相连接，从而在所述箱体储液槽前端隔间内形成用于缓冲液体流速的三角形缓冲区，该三角形缓冲区的底部为所述箱体储液槽槽底的一部分，其顶部敞口且位于所述进液口的下方。
所述供液体流通的各开口位于所述各隔板的最下部，位置相互错开，即分别位于各该隔板的左下角或右下角。
所述箱体储液槽有长方体形，所述挡板适配箱体储液槽造型的形状是矩形平板。
所述进液口设在所述箱体储液槽的前端壁最上部位，所述出液口则设在所述箱体储液槽的后端壁近顶部。
在所述进液口外侧设第一阀门，在所述出液口外侧设第二阀门。
同现有技术相比较，本实用新型有机废水分离回收装置的有益效果在于，有机废水经过该装置多级隔离后，有效分离了废水中的有机成分，减轻了后续废水处理的难度。
