申请日2011.09.26
公开(公告)日2012.03.14
IPC分类号C02F1/46
摘要
大气压等离子体处理垃圾渗沥液装置，涉及一种垃圾处理装置。设有直流脉冲电源、等离子体发生器、污水源和空气源;等离子体发生器设有绝缘腔体、正极板、负极板和绝缘板;绝缘腔体一侧设有进气口和进水口，另一侧设有出水口和出气口;正极板位于绝缘板上方，负极板自绝缘腔体下方的负极板固定插槽插入，负极板位于绝缘板下方，正极板和负极板分别与直流脉冲电源的正极和负极相连;所述绝缘板自绝缘腔体中间的绝缘板固定插槽插入，所述空气源与绝缘腔体进气口相连，所述污水源与绝缘腔体进水口相连。可实现大面积、流动过程中对污水处理，具有降解速度快和降解率高等效果，装置的结构简单，操作容易，易于在垃圾渗沥液降解领域普及。
权利要求书
1.大气压等离子体处理垃圾渗沥液装置，其特征在于设有直流脉冲电源、等离子体发生 器、污水源和空气源;所述等离子体发生器设有绝缘腔体、正极板、负极板和绝缘板，所述 绝缘腔体一侧设有进气口和进水口，所述绝缘腔体另一侧设有出水口和出气口;所述正极板 位于绝缘板上方，所述负极板自绝缘腔体下方的负极板固定插槽插入，负极板位于绝缘板下 方，正极板和负极板分别与直流脉冲电源的正极和负极相连;所述绝缘板自绝缘腔体中间的 绝缘板固定插槽插入，所述空气源与绝缘腔体进气口相连，所述污水源与绝缘腔体进水口相 连。
2.如权利要求1所述的大气压等离子体处理垃圾渗沥液装置，其特征在于所述直流脉冲 电源的占空比为8%～25%，功率为100～2000W，电压为0.17～30kV，脉冲频率为100～ 5000kHz。
3.如权利要求1所述的大气压等离子体处理垃圾渗沥液装置，其特征在于所述空气源、 污水源分别通过各自的流量计与进气口、进水口连接。
4.如权利要求1所述的大气压等离子体处理垃圾渗沥液装置，其特征在于所述绝缘腔体 采用玻璃绝缘腔体、陶瓷绝缘腔体、刚玉绝缘腔体、石英绝缘腔体或聚四氟乙烯绝缘腔体， 所述绝缘腔体的壁厚为2～10mm。
5.如权利要求1所述的大气压等离子体处理垃圾渗沥液装置，其特征在于所述绝缘板固 定插槽和负极板固定插槽平行。
6.如权利要求1所述的大气压等离子体处理垃圾渗沥液装置，其特征在于所述负极板位 于绝缘板下方5～10mm处。
7.如权利要求1所述的大气压等离子体处理垃圾渗沥液装置，其特征在于所述正极板和 负极板的厚度为1～5mm。
8.如权利要求1所述的大气压等离子体处理垃圾渗沥液装置，其特征在于所述绝缘平板 与负极板之间的距离为2～20mm。
9.如权利要求1所述的大气压等离子体处理垃圾渗沥液装置，其特征在于所述绝缘平板 的宽度比正极板的宽度大1～3mm，所述绝缘平板的长度比正极板的长度大1～5mm。
说明书
大气压等离子体处理垃圾渗沥液装置
技术领域
本发明涉及一种垃圾处理装置，尤其是涉及一种大气压等离子体处理垃圾渗沥液装置。
背景技术
对垃圾渗沥液处理过程预处理通常采用厌氧、好氧等生物处理方法，后处理采用混凝沉 淀、过滤、吸附等物理化学。其中生物处理过程周期较长，而渗沥液中的COD，BOD降解 效果也不佳。目前介质阻挡放电(Dielectric-Barrier Discharge，DBD)等离子体已经成功地用于 材料表面改性、种子处理、染料污水处理以及生物材料杀菌等方面，在污水处理过程中的突 出效果，已经得到了认可，但是，工业中对大面积、流动过程中的污水处理是个难点。
中国专利CN102183028A公开一种垃圾渗沥液处理系统及方法。其中，垃圾渗沥液处理 系统与循环流化床焚烧系统相连接;垃圾渗沥液处理系统包括第一贮存装置和喷洒装置，第 一贮存装置和喷洒装置相连通，喷洒装置的喷嘴设置于循环流化床焚烧系统的分离器的出口 区域处。该发明利用垃圾焚烧炉排烟温度不稳定的现象，解决了渗沥液处理的问题;克服了 渗沥液入炉焚烧影响垃圾的处理量的问题;并且，通过将渗沥液喷入分离器中，适当的降低 了烟气在布袋除尘设备中的温度，避免布袋除尘设备因烟气温度过高而被烧坏。
中国专利CN201793398U公开一种生活垃圾焚烧处理及生活垃圾渗沥液无害化处理技 术。包括污水泵、蒸发塔、烟气蒸汽烟道、热烟气抽取风机，其中污水泵的输入端与生活垃 圾渗沥液的污水箱连接，输出端通过管道与蒸发塔连接;蒸发塔还与烟气蒸汽烟道的输入端 和热烟气抽取风机的输出端连接;烟气蒸汽烟道的输出端设于垃圾焚烧炉二次风喷入口处; 热烟气抽取风机的输入端与垃圾焚烧炉烟气净化装置的输出端连接。采用该实用新型装置解 决了垃圾渗滤液对水体的二次污染问题，同时运行稳定、不对环境产生二次污染、投资小、 运行简单、启停迅速方便、垃圾渗滤液中有机物的能量得到有效利用、运行成本低。
发明内容
本发明的目的在于提供一种可实现大面积、流动过程中对污水处理，具有降解速度快和 降解率高等效果，装置的结构简单，操作容易，易于在垃圾渗沥液降解领域普及的大气压等 离子体处理垃圾渗沥液装置。

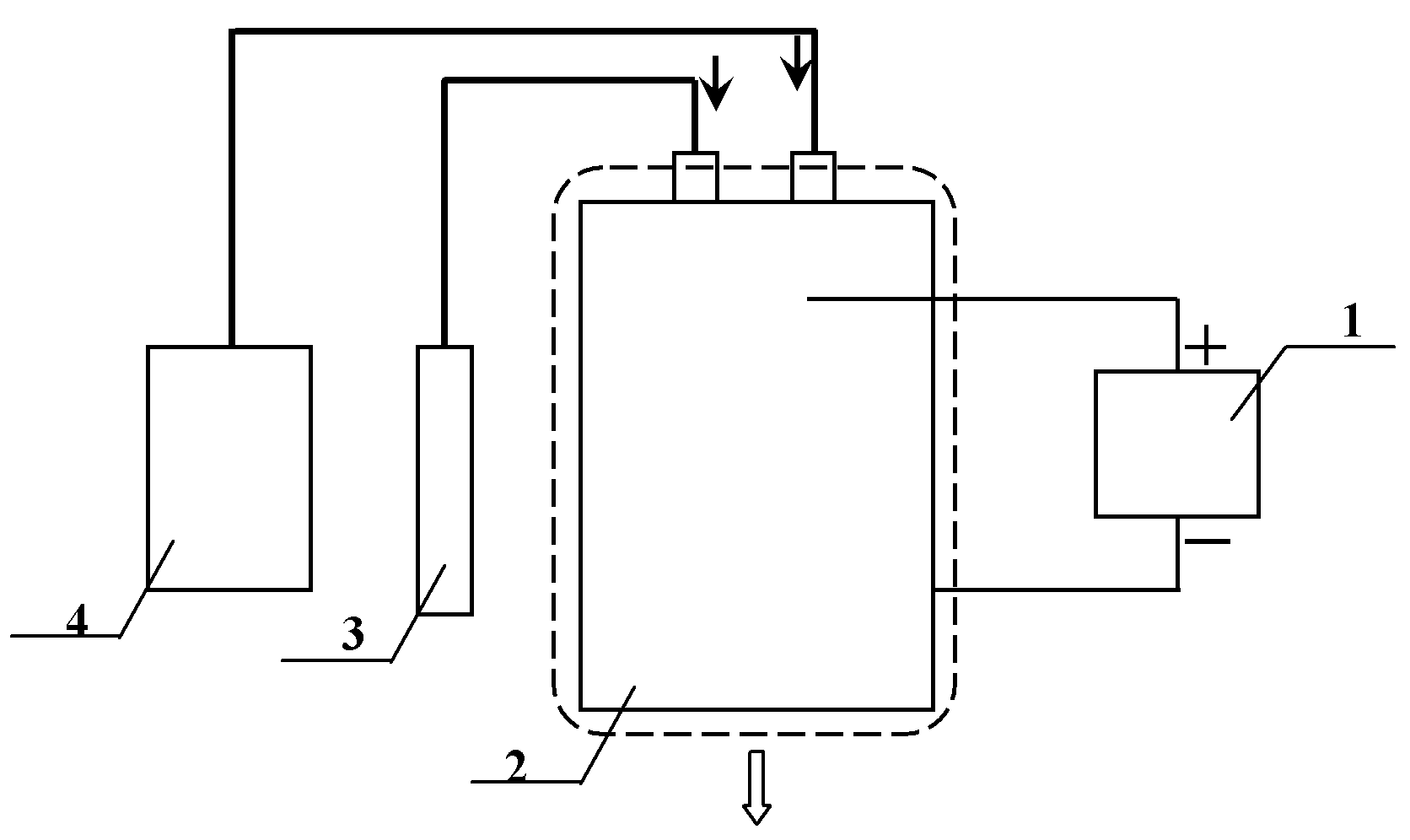

本发明设有直流脉冲电源、等离子体发生器、污水源和空气源;所述等离子体发生器设 有绝缘腔体、正极板、负极板和绝缘板，所述绝缘腔体一侧设有进气口和进水口，所述绝缘 腔体另一侧设有出水口和出气口;所述正极板位于绝缘板上方，所述负极板自绝缘腔体下方 的负极板固定插槽插入，负极板位于绝缘板下方，正极板和负极板分别与直流脉冲电源的正 极和负极相连;所述绝缘板自绝缘腔体中间的绝缘板固定插槽插入，所述空气源与绝缘腔体 进气口相连，所述污水源与绝缘腔体进水口相连。
所述直流脉冲电源的占空比可为8%～25%，功率可为100～2000W，电压可为0.17～ 30kV，脉冲频率可为100～5000kHz。
所述空气源、污水源可分别通过各自的流量计如空气流量计、污水流量计与进气口、进 水口连接，两种流量计配合控制气体与污水的比例。
所述绝缘腔体可采用玻璃、陶瓷、刚玉、石英、聚四氟乙烯等绝缘性优良、化学性能稳 定的材料制作，所述绝缘腔体的壁厚可为2～10mm。
所述正极板和负极板均为导电性能良好的金属，如铜、银、不锈钢等材料。
所述绝缘板固定插槽和负极板固定插槽平行。
所述负极板可位于绝缘板下方5～10mm处。
所述正极板和负极板的厚度可为1～5mm。
所述绝缘平板与负极板之间的距离可为2～20mm。
所述绝缘平板的宽度比正极板的宽度可大1～3mm，所述绝缘平板的长度比正极板的长 度可大1～5mm。
空气与污水分别自进气口和进水口进入绝缘腔体，在内外电极间0.17～30kV的电压作用 下，污水上方形成均匀稳定的大气等离子体。在污水流动过程中对污水进行处理，当空气放 电时，产生的含氧自由基、含氮自由基在与污水作用过程中能有效降低垃圾渗沥液中的BOD 和COD，处理效率高，空气处理时不需要添加任何其他物质。因此，本发明相对于可作为降 低垃圾渗沥液BOD和COD的一个环节，具有效率高、处理时间短等特点。另外，本发明的 结构简单、成本低廉、安装和拆卸方便。
