申请日2011.09.27
公开(公告)日2012.07.04
IPC分类号B01D21/08
摘要
本实用新型的具有污物沉淀功能的废水处理器，包括圆柱体形状的容器体;容器体的下部设置有进水管和排泥管，上部设置有出水管和加料口;所述容器体内部的下方设置有漏斗形状的贮泥斗，上方设置有起隔离作用的栅板;所述容器体上还设置有伸入容器体内部的PH值检测控制器，其特征在于：所述贮泥斗的内表面上固定设置有至少两个环形挡板。本实用新型的具有污物沉淀功能的废水处理器，通过在贮泥斗的内表面上设置若干环形挡板，有效地实现了对废水中固体杂质的截留，增加了废水净化的速度。
权利要求书

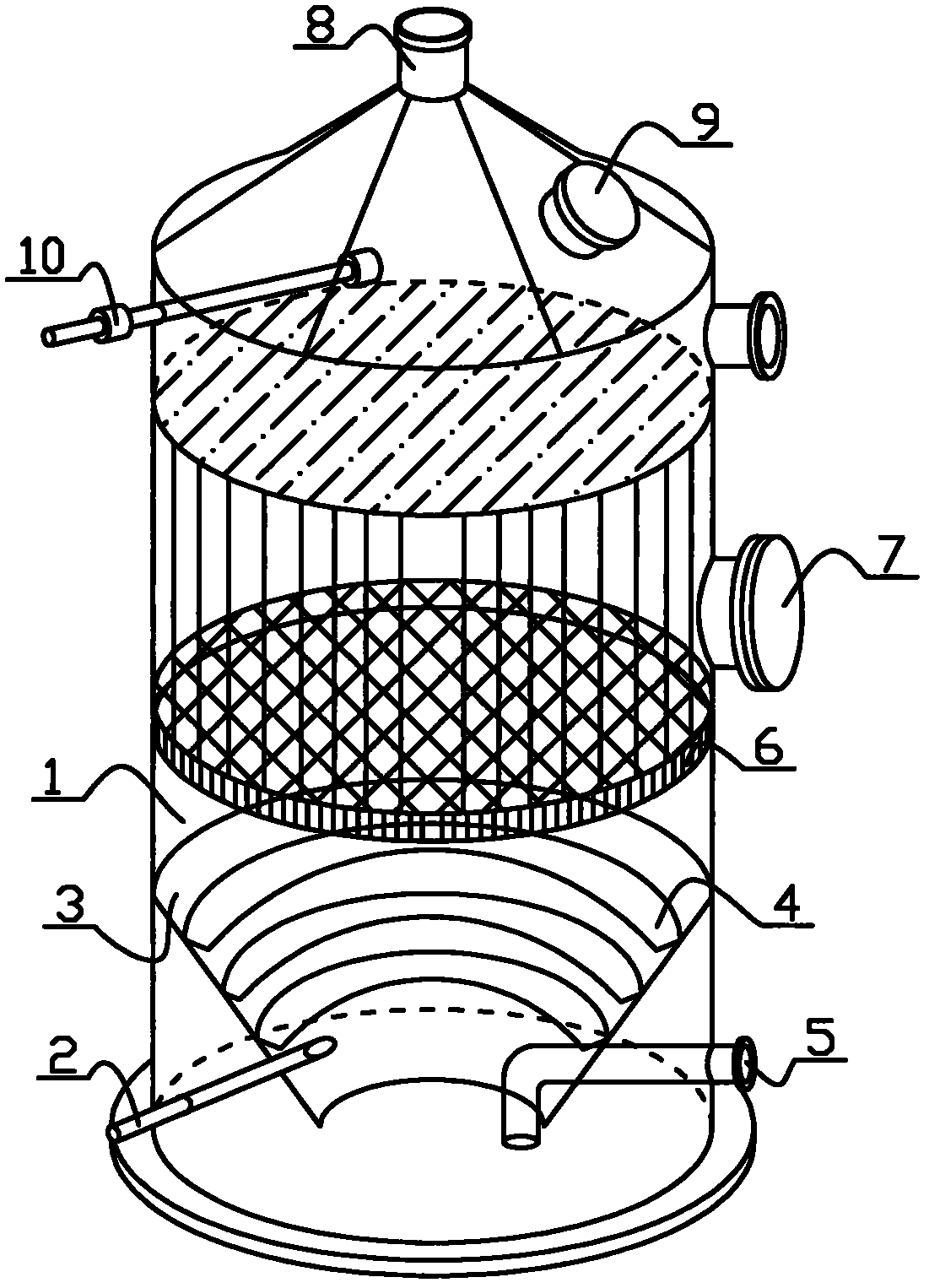

1.一种具有污物沉淀功能的废水处理器，包括圆柱体形状的容器体 (1);容器体的下部设置有进水管(2)和排泥管(5)，上部设置有出水管 (8)和加料口(9);所述容器体内部的下方设置有漏斗形状的贮泥斗(3)， 上方设置有起隔离作用的栅板(6);所述容器体上还设置有伸入容器体内 部的PH值检测控制器(10)，其特征在于：所述贮泥斗(3)的内表面上固 定设置有至少两个环形挡板(4)。
2.根据权利要求1所述的具有污物沉淀功能的废水处理器，其特征在 于：当漏斗形贮泥斗(3)的轴线处于竖直位置时，环形挡板(4)与水平 面的夹角为10～45°。
3.根据权利要求1或2所述的具有污物沉淀功能的废水处理器，其特 征在于：所述PH值检测控制器(10)设置于出水管(8)处。
4.根据权利要求1或2所述的具有污物沉淀功能的废水处理器，其特 征在于：所述进水管(2)的出口位于贮泥斗(3)上最下方的环形挡板(4) 的下侧。
说明书
具有污物沉淀功能的废水处理器
技术领域
本实用新型涉及一种具有污物沉淀功能的废水处理器，更具体的说，尤其涉及一种在废水进入的贮泥斗中设置有若干起截留作用的环形挡板的具有污物沉淀功能的废水处理器。
背景技术
传统的同类型废水净化处理器，主要用于废水排量较小的场合，用来去除废水中的悬浮颗粒杂质以及水中含有的有害金属离子。但现有的废水处理器在使用的过程中，存在较多的缺陷;由于圆柱形状的处理容器体积较小，废水由进入到流出的过程中流速都较大，不利于废水中悬浮杂质颗粒的沉降，降低了废水的处理效率。例如专利号为CN02284061.3的实用新型专利文件中，公开了一种废水净化处理反应器，该反应容器底部虽然设置了贮泥斗，但该贮泥斗只是增加了进入容器废水的流速，并不能使废水中的悬浮颗粒沉降。再者，该专利文件中公开的PH值在线监测控制器设置在栅板的下方，并不能表征出从出水管流出水流的PH值，不利于PH值检测控制。
发明内容
本实用新型克服了上述技术问题的缺点，提供了一种在废水进入的贮泥斗中设置有若干起截留作用的环形挡板的具有污物沉淀功能的废水处理器。
为实现上述目的，本实用新型采用了如下技术方案：
本实用新型的具有污物沉淀功能的废水处理器，包括圆柱体形状的容器体;容器体的下部设置有进水管和排泥管，上部设置有出水管和加料口;所述容器体内部的下方设置有漏斗形状的贮泥斗，上方设置有起隔离作用的栅板;所述容器体上还设置有伸入容器体内部的PH值检测控制器，其特 别之处在于：所述贮泥斗的内表面上固定设置有至少两个环形挡板。当待处理的废水进入到贮泥斗之后，在进水动力的作用下，会旋转上升，废水中携带的固体杂质颗粒会粘附在贮泥斗的内表面上;通过环形挡板对固定杂质的截留作用，有利于将其沉淀在贮泥斗的底部。
本实用新型的具有污物沉淀功能的废水处理器，当漏斗形贮泥斗的轴线处于竖直位置时，环形挡板与水平面的夹角为10～45°。采用与贮泥斗内表面成一定夹角的环形挡板，使得其对固体杂物的截留效果更加。
本实用新型的具有污物沉淀功能的废水处理器，所述PH值检测控制器设置于出水管处。把PH值检测控制器设置在出水管处，能准确地反映出从出水管流出水的PH值。
本实用新型的具有污物沉淀功能的废水处理器，所述进水管的出口位于贮泥斗上最下方的环形挡板的下侧。
本实用新型的有益效果是：本实用新型的具有污物沉淀功能的废水处理器，通过在贮泥斗的内表面上设置若干环形挡板，有效地实现了对废水中固体杂质的截留，增加了废水净化的速度。
