申请日2011.12.05
公开(公告)日2012.07.25
IPC分类号C02F1/44; B01D61/18
摘要
本实用新型涉及水处理装置，公开了一种烧结管式超滤膜水处理装置，包括一密封的罐体，所述罐体内由平行的上隔离板和下隔离板分隔成相互密封的上部空间、中部空间和下部空间，所述上隔离板和下隔离板相同位置分布有多个相同大小的圆孔，所述上隔离板和下隔离板相同位置的圆孔都分别由一根烧结管式超滤膜连通，所述烧结管式超滤膜的开口分别连通上部空间和下部空间，所述烧结管式超滤膜管壁与相应的圆孔孔周密封连接，所述上部空间和下部空间分别设置有上部开口和下部开口，所述中部空间靠近上部空间和下部空间处分别设置有中部上开口和中部下开口。本实用新型具有能对粘度大固形物含量高的污水进行有效处理，并排出再生水进行再利用的优点。
权利要求书
1.一种烧结管式超滤膜水处理装置，其特征在于：包括一密封的罐体， 所述罐体内由平行的上隔离板和下隔离板分隔成相互密封的上部空间、中 部空间和下部空间，所述上隔离板和下隔离板相同位置分布有多个相同大 小的圆孔，所述上隔离板和下隔离板相同位置的圆孔都分别由一根烧结管 式超滤膜连通，所述烧结管式超滤膜的开口分别连通上部空间和下部空间， 所述烧结管式超滤膜管壁与相应的圆孔孔周密封连接，所述上部空间和下 部空间分别设置有上部开口和下部开口，所述中部空间靠近上部空间和下 部空间处分别设置有中部上开口和中部下开口。
2.根据权利要求1所述的烧结管式超滤膜水处理装置，其特征在于： 所述上隔离板和下隔离板之间连接有至少一根支撑柱。
3.根据权利要求2所述的烧结管式超滤膜水处理装置，其特征在于： 所述支撑柱为金属柱。
4.根据权利要求1所述的烧结管式超滤膜水处理装置，其特征在于： 所述烧结管式超滤膜包括PE管体和均匀涂布于管体内表面的PVDF膜。
说明书
烧结管式超滤膜水处理装置
技术领域
本实用新型涉及水处理装置，尤其涉及一种烧结管式超滤膜水处理装 置。
背景技术
膜分离技术由于具有常温下操作、无相态变化、高效节能、在生产过 程中不产生污染等特点，因此在饮用水净化、工业用水处理，食品、饮料 用水净化、除菌，生物活性物质回收、精制等方面得到广泛应用，并迅速 推广到纺织、化工、电力、食品、冶金、石油、机械、生物、制药、发酵 等各个领域。分离膜因其独特的结构和性能，在环境保护和水资源再生方 面异军突起，在环境工程，特别是废水处理和中水回用方面有着广泛的应 用前景。传统的分离膜主要是平板膜，而这种平板膜用于粘度大固形物含 量高的工业污水的过滤效率较差。
发明内容
为克服平板膜用于粘度大固形物含量高的工业污水的过滤效率较差的 缺陷，对粘度大固形物含量高的污水处理效率高的烧结管式超滤膜水处理 装置。

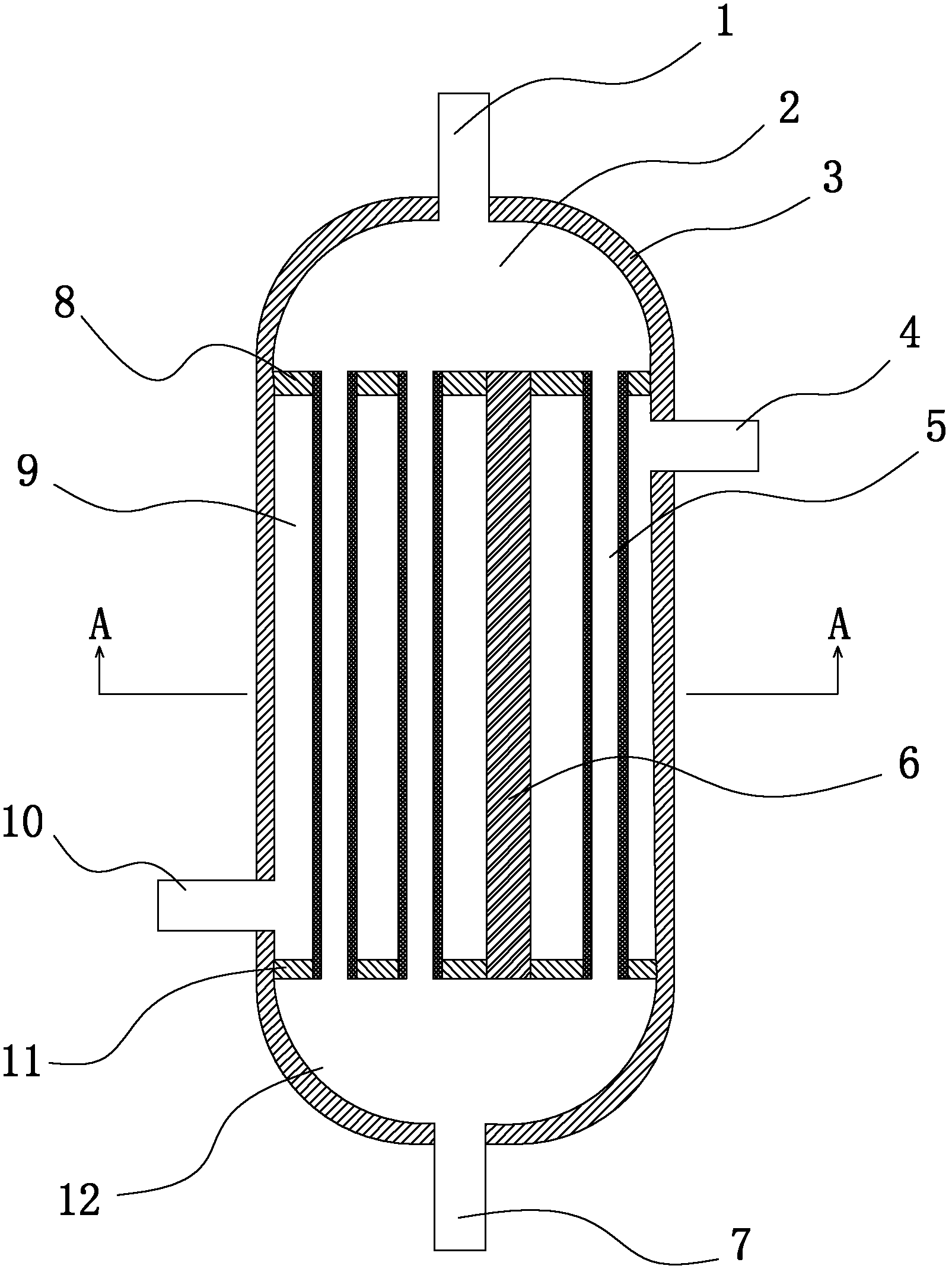

本实用新型的目的是通过以下技术措施实现的，一种烧结管式超滤膜 水处理装置，包括一密封的罐体，所述罐体内由平行的上隔离板和下隔离 板分隔成相互密封的上部空间、中部空间和下部空间，所述上隔离板和下 隔离板相同位置分布有多个相同大小的圆孔，所述上隔离板和下隔离板相 同位置的圆孔都分别由一根烧结管式超滤膜连通，所述烧结管式超滤膜的 开口分别连通上部空间和下部空间，所述烧结管式超滤膜管壁与相应的圆 孔孔周密封连接，所述上部空间和下部空间分别设置有上部开口和下部开 口，所述中部空间靠近上部空间和下部空间处分别设置有中部上开口和中 部下开口。
作为一种优选方式，所述上隔离板和下隔离板之间连接有至少一根支 撑柱。支撑柱支撑住中部空间。
具体的所述支撑柱为金属柱。如铝合金管、铁管等。
作为一种优选方式，所述烧结管式超滤膜包括PE管体和均匀涂布于管 体内表面的PVDF膜。
在进行污水处理时，生活污水或工业污水从上部开口或下部开口进入， 通过烧结管式超滤膜，从另一开口流出，在流经烧结管式超滤膜时，污水 中的清水从烧结管式超滤膜的管壁渗出，并由中部上开口和中部下开口回 收再利用。同样的，污水也可以从中部上开口或中部下开口进入，从别一 开口排出，而清水则从烧结管式超滤膜的管壁渗入从上部开口和下部开口 流出。
本实用新型对粘度大固形物含量高的污水进行处理，并排出再生水进 行再利用。
