申请日2011.12.05
公开(公告)日2012.09.12
IPC分类号B01D35/00
摘要
本实用新型涉及水处理系统自动控制装置，属于水处理设备技术领域，该装置包括支架、套接于支架外的外壳以及设置于支架和外壳内的水过滤控制组件，该支架底部具有倒钩结构，外壳上与该倒钩结构相对应的位置具有弹性卡槽结构，在支架与外壳套接的状态下，倒钩结构与弹性卡槽结构卡接以固定支架与外壳的相对位置。采用该结构的水处理系统自动控制装置，在安装时，仅需将外壳与支架套接至卡接位置固定即可完成，操作简便，易于安装，同时，水处理系统自动控制装置还具有覆盖按键位置的铭板，能起到很好的挡水防渗的效果，使本实用新型的水处理系统自动控制装置的安全性更佳，且结构简单，成本低廉，应用范围较为广泛。
权利要求书
1.一种水处理系统自动控制装置，包括支架、套接于所述的支架外的外壳以及设置于所 述的支架和外壳内的水过滤控制组件，其特征在于，所述的支架底部具有倒钩结构，所述的 外壳上与所述的倒钩结构相对应的位置具有弹性卡槽结构，在所述的支架与外壳套接的状态 下，所述的倒钩结构与所述的弹性卡槽结构卡接以固定所述的支架与外壳的相对位置。
2.根据权利要求1所述的水处理系统自动控制装置，其特征在于，所述的弹性卡槽结构 具有向外延伸的解扣握把，所述的解扣握把用以移动弹性卡槽结构以解除其与所述的倒钩结 构的卡接关系。
3.根据权利要求2所述的水处理系统自动控制装置，其特征在于，所述的解扣握把为半 圆弧状握把。
4.根据权利要求1至3中任一项所述的水处理系统自动控制装置，其特征在于，所述的 外壳顶部内侧还设置有左右两条加强肋。
5.根据权利要求4所述的水处理系统自动控制装置，其特征在于，所述的支架上与所述 的加强肋对应的位置还设置有凹槽，所述的加强肋为套接装配主导轨。
6.根据权利要求4所述的水处理系统自动控制装置，其特征在于，所述的支架两侧的底 部均具有向外突出的凸起部，所述的外壳两侧底部内侧均具有向外凸出的凸出槽，所述的凸 出槽为对应所述的凸起部的套接装配辅助导轨。
7.根据权利要求1所述的水处理系统自动控制装置，其特征在于，所述的控制器还具有 按钮组件，所述的按钮组件固定于所述的外壳上，并与所述的水过滤控制组件连接。
8.根据权利要求7所述的水处理系统自动控制装置，其特征在于，所述的按钮组件包括 软胶按键和外壳插件，所述的软胶按键通过所述的外壳插件固定于所述的外壳上，并连接所 述的水过滤控制组件。
9.根据权利要求8所述的水处理系统自动控制装置，其特征在于，所述的按钮组件还包 括铭板，所述的铭板密封贴合于所述的外壳上软胶按键和外壳插件所在的位置，并覆盖所述 的软胶按键和外壳插件与所述的外壳间的缝隙。
10.根据权利要求1所述的水处理系统自动控制装置，其特征在于，所述的支架底部外 侧还设置有勒条结构。
说明书
水处理系统自动控制装置
技术领域
本实用新型涉及水处理设备技术领域，特别涉及水处理控制装置技术领域，具体是指一 种水处理系统自动控制装置。
背景技术
随着生活水平的不断提高，人们对饮用水的质量要求也进一步提升，小型的家用水净化 处理装置越来越多地得到应用。在目前的水处理装置中，需要在易于操作和维护的地方设置 一个连接水净化器的控制器，便于用户使用。控制器一般包括壳体、壳体上的按键和壳体内 的水过滤控制组件。现有的控制器的结构较为复杂，加之水处理装置的安装位置通常空间有 限，因此其拆装都相当麻烦，同时目前的控制器还存在壳体防水性差，特别是按键位置容易 渗水，发生内部电路短路等严重的问题。
实用新型内容
本实用新型的目的是克服了上述现有技术中的缺点，提供一种结构简单，拆装方便，成 本低廉，且防水性能较好，安全性更佳，应用范围较为广泛的水处理系统自动控制装置。
为了实现上述的目的，本实用新型的水处理系统自动控制装置具有如下构成：

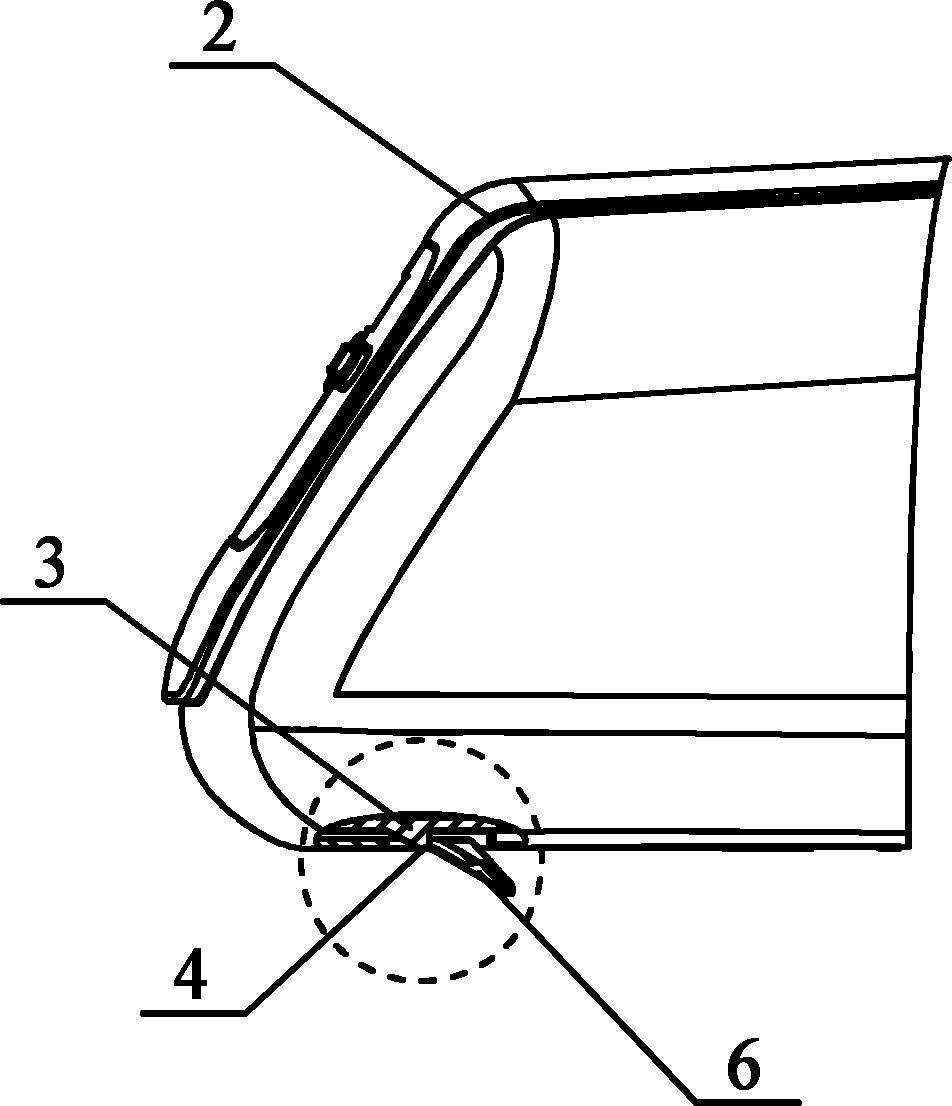

该水处理系统自动控制装置，包括支架、套接于所述的支架外的外壳以及设置于所述的 支架和外壳内的水过滤控制组件，所述的支架底部具有倒钩结构，所述的外壳上与所述的倒 钩结构相对应的位置具有弹性卡槽结构，在所述的支架与外壳套接的状态下，所述的倒钩结 构与所述的弹性卡槽结构卡接以固定所述的支架与外壳的相对位置。
该水处理系统自动控制装置中，所述的弹性卡槽结构具有向外延伸的解扣握把，所述的 解扣握把用以移动弹性卡槽结构以解除其与所述的倒钩结构的卡接关系。
该水处理系统自动控制装置中，所述的解扣握把为半圆弧状握把。
该水处理系统自动控制装置中，所述的外壳顶部内侧还设置有左右两条加强肋。
该水处理系统自动控制装置中，所述的支架上与所述的加强肋对应的位置还设置有凹槽， 所述的加强肋为套接装配主导轨。
该水处理系统自动控制装置中，所述的支架两侧的底部均具有向外突出的凸起部，所述 的外壳两侧底部内侧均具有向外凸出的凸出槽，所述的凸出槽为对应所述的凸起部的套接装 配辅助导轨。
该水处理系统自动控制装置中，所述的控制器还具有按钮组件，所述的按钮组件固定于 所述的外壳上，并与所述的水过滤控制组件连接。
该水处理系统自动控制装置中，所述的按钮组件包括软胶按键和外壳插件，所述的软胶 按键通过所述的外壳插件固定于所述的外壳上，并连接所述的水过滤控制组件。
该水处理系统自动控制装置中，所述的按钮组件还包括铭板，所述的铭板密封贴合于所 述的外壳上软胶按键和外壳插件所在的位置，并覆盖所述的软胶按键和外壳插件与所述的外 壳间的缝隙。
该水处理系统自动控制装置中，所述的支架底部外侧还设置有勒条结构。
采用了该实用新型的水处理系统自动控制装置，由于其支架底部具有倒钩结构，外壳上 与倒钩结构相对应的位置具有弹性卡槽结构，在所述的支架与外壳套接的状态下，所述的倒 钩结构与所述的弹性卡槽结构卡接以固定所述的支架与外壳的相对位置，使得在安装该自动 控制装置时，仅需将外壳与支架套接至卡接位置固定即可完成，操作简便，易于安装。另外， 水处理系统自动控制装置还具有覆盖按键位置的铭板，能起到很好的挡水防渗的效果，使本 实用新型的水处理系统自动控制装置的安全性更佳，且本实用新型的结构简单，成本低廉， 应用范围较为广泛。
