申请日2011.12.05
公开(公告)日2012.07.18
IPC分类号E03F1/00; C02F1/28; E03F5/10
摘要
本实用新型公开了一种农村生活污水集中处理再生利用装置，包括与污水通道连通的生活污水收集池，生活污水收集池中设置有格栅，生活污水收集池格栅出口与颗粒活性炭柱、水管、压缩活性炭柱依次连接，压缩活性炭柱出口通过水泵与再生水蓄水池连通，再生水蓄水池与灌溉及控制装置连接。本实用新型的装置，采用简易农村生活污水集中处理再生利用装置处理并回用农村生活污水，占地面积小、流程短、速度快、富集比大、成本低，污水处理完的再生水进行灌溉也可以节省化肥和淡水资源，具有广阔的应用前景。
权利要求书

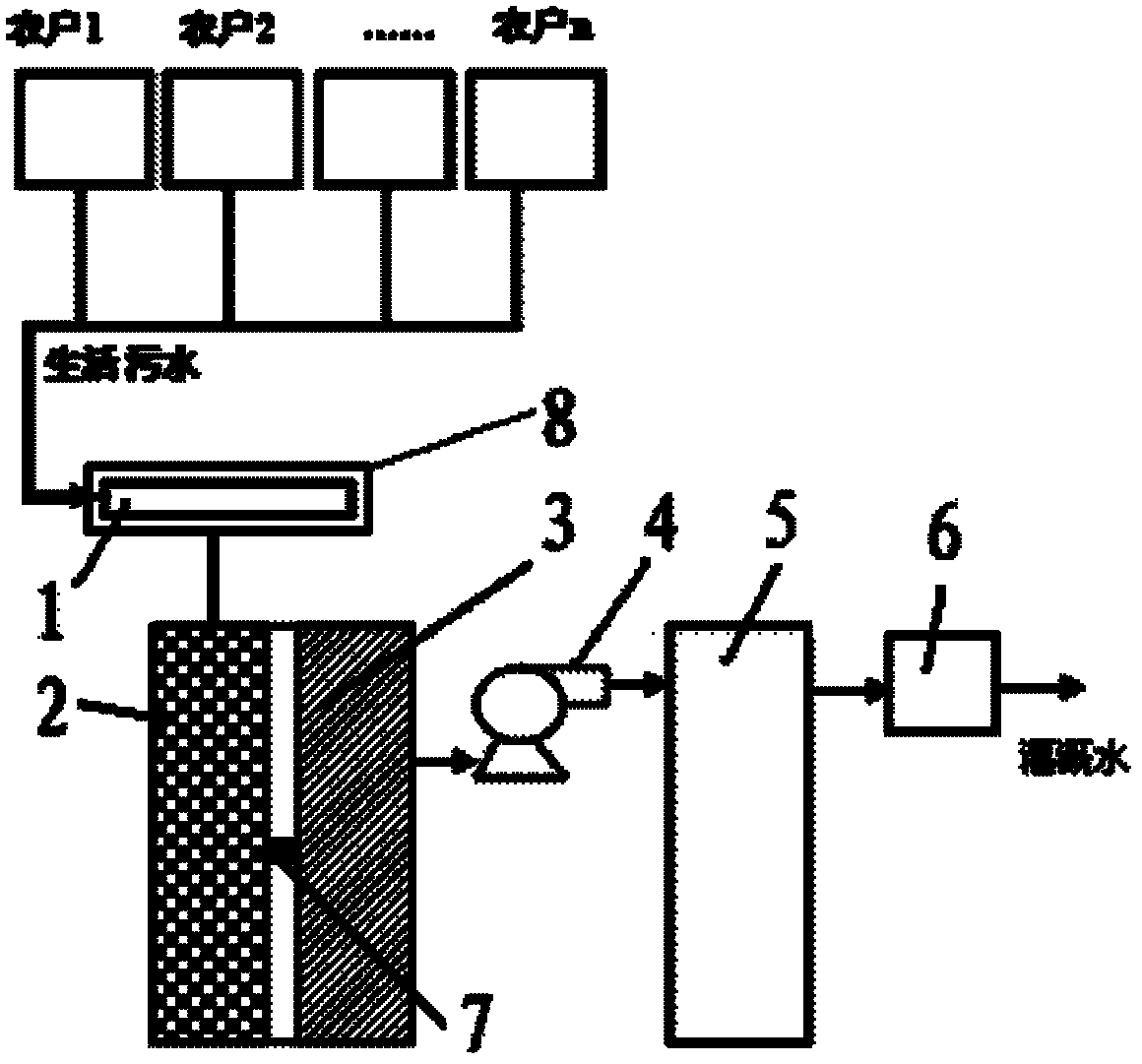

1.一种农村生活污水集中处理再生利用装置，其特征在于：包括与污 水通道连通的生活污水收集池(8)，生活污水收集池(8)中设置有格栅(1)， 生活污水收集池(8)的格栅(1)出口与颗粒活性炭柱(2)、水管(7)、压 缩活性炭柱(3)依次连接，压缩活性炭柱(3)出口通过水泵(4)与再生 水蓄水池(5)连通，再生水蓄水池(5)与灌溉及控制装置(6)连接。
2.根据权利要求1所述的农村生活污水集中处理再生利用装置，其特 征在于：所述的压缩活性炭柱(3)固定密封于有机玻璃柱内，压缩活性炭 柱(3)中嵌入一根布满小孔的有机玻璃出水管，颗粒活性炭柱(2)和压缩 活性炭柱(3)之间采用有机玻璃水管(7)连接。
说明书
一种农村生活污水集中处理再生利用装置
技术领域
本实用新型属于生活污水循环利用技术领域，涉及一种农村生活污水集 中处理再生利用装置。
背景技术
农业面源污染是最主要的一类非点源污染，主要是指在农业生产、生活 中产生的各种污染物质，在降水或灌溉过程中通过农田地表径流、农田排水 和地下渗漏，使大量污染物质进入水体而造成的污染。农村生活污水是农业 面源污染中最主要的污染来源之一，农村生活污水主要成分有氮、磷、有机 质、LAS、病原菌等，其中有些物质，如氮、磷是对植物有益的营养元素， 能为植物生长提供重要的养分，有机质可以提高土壤肥力和生产力水平。然 而，过量的养分、有机质，还有其他化学物质可能会对土壤环境和作物生长 产生影响。因此，将农村生活污水进行一定程度的处理是非常必要的。当前 循环经济型农村建设是农村社会经济可持续发展的一个重要发展趋势，基于 农村循环经济视角，生活污水处理后的再生水可以作为冲厕、洗车、灌溉等 回用。
随着淡水资源供需矛盾的日益突出，增辟灌溉水源也成为各国解决水资 源危机普遍关注的问题。再生水灌溉一方面能避免利用污水直接灌溉所引起 的严重的面源污染问题，并为植物生长提供重要的养分，增加土壤有机质从 而提高土壤肥力和生产力水平。另一方面，再生水中过量养分、有毒化学物 质和病原体同时输入环境生态系统，也会造成一定程度的环境污染，有可能 危害环境和人类健康。如何利用农村生活污水再生利用灌溉提高再生水中的 氮、磷等养分物质的利用效率，实现节肥、节水、增产的同时又减少了多余 污染物输入环境生态系统，成为急需解决的技术问题，对于水资源危机的缓 解、农业面源污染防治和促进农村循环经济发展有重要意义。
发明内容
本实用新型的目的是提供一种农村生活污水集中处理再生利用装置，对 生活污水进行处理和回用，占地面积小、简单易行、制作成本低。
本实用新型采用的技术方案是，一种农村生活污水集中处理再生利用装 置，包括与污水通道连通的生活污水收集池，生活污水收集池中设置有格栅， 生活污水收集池格栅出口与颗粒活性炭柱、水管、压缩活性炭柱依次连接， 压缩活性炭柱出口通过水泵与再生水蓄水池连通，再生水蓄水池与灌溉及控 制装置连接。
本实用新型的装置，采用简易农村生活污水集中处理再生利用装置处理 并回用农村生活污水，占地面积小、流程短、速度快、富集比大、成本低， 污水处理完的再生水进行灌溉也可以节省化肥和淡水资源，具有广阔的应用 前景。
