申请日2011.09.27
公开(公告)日2012.08.22
IPC分类号C02F1/28; C02F1/52; C02F9/04
摘要
本实用新型涉及了一种聚氯乙烯树脂生产中对于含汞废水处理的多节式吸附床，包括一筒体，筒体一端为液体进口、另一端为液体出口，筒体内前端和末端设置有筛板，筒体内部两筛板之间设有吸附剂。本实用新型解决了目前传统的吸附设备处理含汞废水的吸附效率低，从而对环境造成污染的问题。具有结构简单合理、便于操作、占地小、处理过程无二次污染等优点。应用于污水处理中，特别是聚氯乙烯工艺中对含汞废水的深度处理中。
权利要求书
1.一种处理含汞废水的多节式吸附床，包括一筒体，筒体一端为液体进口、 另一端为液体出口，其特征在于筒体内前端和末端设置有筛板，筒体内部两筛 板之间设有吸附剂。
2.根据权利要求1所述的处理含汞废水的多节式吸附床，其特征在于筒体 为卧式。
3.根据权利要求1或2所述的处理含汞废水的多节式吸附床，其特征在于 液体出口的最高点高于液体进口及筒体壁的最高点。
4.根据权利要求3所述的处理含汞废水的多节式吸附床，其特征在于筛板 沿液体流向方向设置，且与液体流向间的水平面夹角为30°-80°。
5.根据权利要求4所述的处理含汞废水的多节式吸附床，其特征在于两筛 板之间设有一筛板，该筛板的一侧为吸附剂A，另一侧为吸附剂B，两种吸附剂 分别为活性炭和分子筛。
6.根据权利要求5所述的处理含汞废水的多节式吸附床，其特征在于所述 的吸附床至少三组并联。
说明书
处理含汞废水的多节式吸附床
技术领域：
本实用新型涉及一种工业含汞废水处理中的多节式吸附床，特别是聚氯乙 烯树脂生产中对于含汞废水处理的多节式吸附床。
背景技术：
化工生产过程中会产生大量的含汞废水，这种含汞废水如果得不到有效 处理会严重污染环境。目前广泛采用的含汞废水的常用处理方法，利用了 Hg2++Na2S→HgS↓的原理，其缺点是处理不彻底、过滤难度大，并且废水中 的一些有毒的有机化合物和某些金属及其化合物等很难处理，处理后不仅不 能达到排放标准，而且也严重影响废水的回用，因此含汞废水经Na2S处理 后还需要深度处理。而吸附法作为一种深度处理方法，因其可有效去除水中 溶解态微量污染物如有机物、胶体粒子、重金属离子以及可除臭、降低色度 而得到广泛应用。现阶段没有专门的处理这种含汞废水的吸附装置，大部分 使用常规的吸附设备，这种吸附设备包括一立式筒体、筒体的上部中央安装 有进水口，进水口下部连接有布水器，筒体内部充满活性炭吸附剂，筒体的 下部有卸料口，出水口在筒体的侧面。但该反应装置存在以下缺点：一是立 式吸附设备，适合于处理量小、浓度高的废水，对于低含量含汞废水吸附效 率低，出水很难达标，易造成环境污染，而且压降大;二是吸附剂单一，对 低含量含汞废水吸附效率不高，进而对环境造成污染。
发明内容：
本实用新型在于解决了目前传统的吸附设备处理含汞废水的吸附效率低， 从而对环境造成污染的问题，进而提供一种能有效处理含汞废水、减少环境污 染、设备简单，同时便于操作、占地小的一种处理含汞废水的多节式吸附床。

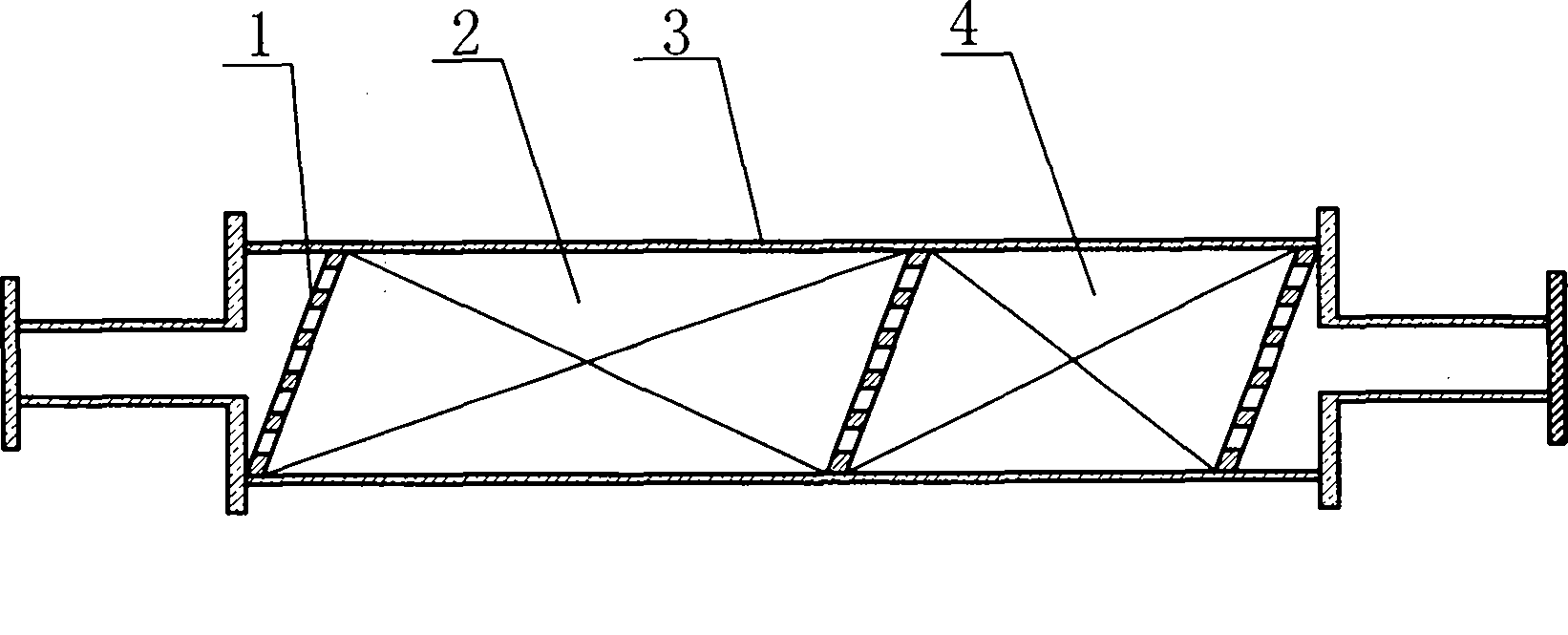

本实用新型采用的技术方案是：本实用新型所述的处理含汞废水的多节式 吸附床，包括一筒体，筒体一端为液体进口、另一端为液体出口，筒体内前端 和末端设置有筛板，筒体内部两筛板之间设有吸附剂。
所述的处理含汞废水的多节式吸附床，其筒体为卧式，采用该形式压力降 小、水力停留时间较长，废水与吸附剂的接触时间长，进而提高了吸附效率， 对于低含量的含汞废水处理后能达标排放，减少了环境污染。
所述的处理含汞废水的多节式吸附床，其液体出口的最高点高于液体进口 及筒体壁的最高点，采用该结构可保证筒体内充满液体，保证了废水与吸附剂 的足够大的接触面积，进而更进一步提高了吸附效率，减少对环境的污染。
所述的处理含汞废水的多节式吸附床，其筛板沿液体流向方向设置，且与 液体流向间的水平面夹角为30°-80°，采用该结构有利于将吸附剂压紧、填实， 增加吸附面积，提高吸附效率，进而减少环境污染。
所述的处理含汞废水的多节式吸附床，其两筛板之间设有一筛板，该筛板 的一侧为吸附剂A，另一侧为吸附剂B，两种吸附剂分别为活性炭和分子筛。其 中活性炭，对水中异味、胶体及色素、重金属汞离子等有较明显的吸附去除作 用，而且因颗粒成形不易流动，不易阻塞，其吸附能力强;分子筛，其对Hg2+ 有较强的吸附率，采用两种吸附剂提高了吸附效率，降低了出水汞含量，进而 减少了环境污染。
所述的处理含汞废水的多节式吸附床，其吸附剂A、吸附剂B可以是粉煤灰、 焦炭、木炭、硅胶、硅藻土其中任一物质与活性炭或分子筛的组合。
所述的处理含汞废水的多节式吸附床，其吸附床至少三组并联，两组吸附， 一组再生。
由上述可知，本实用新型在传统吸附设备的基础上进行了改进，采用卧 式多节式吸附床结构及使用了两种吸附剂，进而实现了提高吸附效率、减少 污染的目的，作为含汞废水处理的深度处理，多节式吸附床可有效提高出水水 质，同时本实用新型具有结构简单合理、便于操作、占地小、处理过程无二 次污染等优点，可广泛应用于电石法生产聚氯乙烯工艺中含汞废水的深度处理。
