申请日2011.12.02
公开(公告)日2012.06.27
IPC分类号C02F1/00; B01D29/33; B01D29/52; C02F103/38; B01D29/66; B01D29/72; B01D29/62
摘要
一种PVC离心母液废水回用的处理方法，包括以下步骤：A)PVC离心母液废水进行过滤，将颗粒物和废水分离，并收集过滤后的清液;B)将过滤后的清液输送到聚合釜中进行聚合生产。本发明还公开了用于上述处理方法的过滤器。本方法无需额外投加混凝剂、絮凝剂等物质，PVC离心母液可最高程度的回釜使用，起到了节能减排的作用。本发明对各种配方的PVC离心母液废水都很适用。
权利要求书
1.一种PVC离心母液废水回用的处理方法，包括以下步骤：
A)PVC离心母液废水进行过滤，将颗粒物和废水分离，并收集过滤 后的清液;
B)将过滤后的清液输送到聚合釜中进行聚合生产。
2.根据权利要求1所述的处理方法，其中，步骤A中过滤为终端过 滤或错流过滤，产水率范围在40～90%。
3.根据权利要求1所述的处理方法，其中，步骤B中清液输送到聚 合釜补充重量比浓度为20-60%的脱盐水后进行聚合生产。
4.一种用于权利要求1所述处理方法的过滤器，其结构为：
一外壳，设有一进水口，该外壳的顶部设有一浓水排水口，底部设有 一产水出水口，外壳的内部设有微孔滤芯。
5.根据权利要求4所述的过滤器，其中，微孔滤芯是由陶瓷材料与 高分子聚合物材料按质量比1∶7.5-8.5烧结而成。
6.根据权利要求5所述的过滤器，其中，高分子聚合物为聚氯乙烯 与聚乙烯按质量比1∶3.5-4.5混合而成。
7.根据权利要求4或5所述的过滤器，其中，微孔滤芯的孔径为 0.22-0.45μm。
8.根据权利要求4所述的过滤器，其中，过滤器反洗方式是气洗、 水洗及气水混合洗;反洗周期为30～120min。
9.根据权利要求4所述的过滤器，其中，过滤器的微孔滤芯再生方 式是化学清洗、超声清洗或烧结。
10.根据权利要求4所述的过滤器，其中，过滤器为密闭式不锈钢材 质。
说明书
一种聚氯乙烯离心母液废水回用的处理方法和过滤器
技术领域
本发明涉及一种悬浮法聚氯乙烯离心母液废水回用的处理方法。
本发明还涉及用于实现上述处理方法的过滤器。
背景技术
PVC(聚氯乙烯)在聚合过程中会产生大量的离心母液废水，平均每 生产一吨PVC可产生3-4立方米废水，该废水的温度一般在60-70℃。PVC 离心母液废水中主要含有聚合时添加的分散剂、引发剂、终止剂和消泡剂 等，此外还有一些VCM(氯乙烯)单体和PVC颗粒物。该废水在生产中 的进水为去离子水，工艺过程中也没有增加硬度的环节，出水的水质硬度 和含盐量均较低。目前大多数厂家将其简单处理后回到低等级补充水，在 浪费了大量热量、助剂的同时效益也并不明显。随着PVC竞争加剧，环 保压力加大，该废水低成本的处理和高效率利用的方法急需改进。
发明内容
本发明的目的在于提供一种PVC离心母液废水回用的处理方法。
本发明的又一目的在于提供一种用于实现上述处理方法的过滤器。
为实现上述目的，本发明提供的PVC离心母液废水回用的处理方法， 包括以下步骤：
A)PVC离心母液废水进行过滤，将颗粒物和废水分离，并收集过滤 后的清液;
B)将过滤后的清液输送到聚合釜中进行聚合生产。
所述的处理方法，其中，步骤A中过滤为终端过滤或错流过滤，产水 率范围在40～90%。
所述的处理方法，其中，步骤B中清液输送到聚合釜补充重量比浓度 为20-60%的脱盐水后进行聚合生产。
本发明提供的用于实现上述处理方法的过滤器，其结构为：
一外壳，设有一进水口，该外壳的顶部设有一浓水排水口，底部设有 一产水出水口，外壳的内部设有微孔滤芯。
所述的过滤器，其中，微孔滤芯是陶瓷材料与高分子聚合物材料按质 量比1∶7.5-8.5的比例烧结而成。
所述的为空滤芯，其中高分子聚合物为聚氯乙烯与聚乙烯按质量比 1∶3.5-4.5的比例混合而成。
所述的过滤器，其中，微孔滤芯的孔径为0.22-0.45μm。
所述的过滤器，其中，过滤器反洗方式是气洗、水洗及气水混合洗; 反洗周期为30～120min。
所述的过滤器，其中，过滤器的微孔滤芯再生方式是化学清洗、超声 清洗或烧结。
所述的过滤器，其中，过滤器为密闭式不锈钢材质。

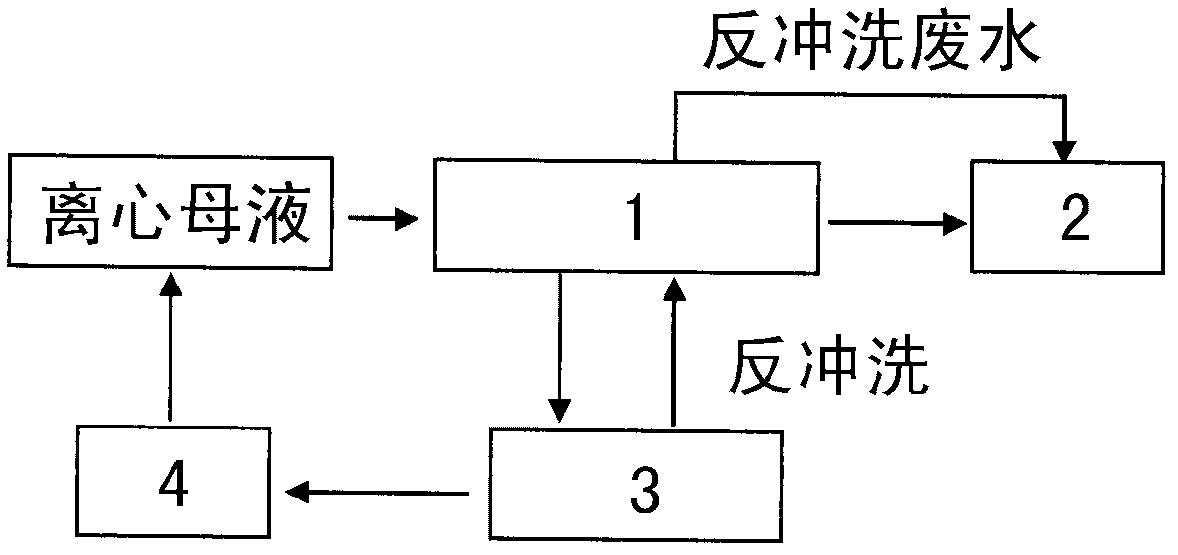

本发明具有的效果是：
1)本发明能使PVC离心母液废水回到聚合釜中用于PVC聚合用水， 在节约水源的同时，回收了大量的热量、助剂等资源。
2)本发明的PVC离心母液处理方法中，PVC离心母液无需冷却、换 热等降温过程，具有操作简单、效益高、适用于工业化生产的要求特点。
3)本发明具有工艺流程简单、能耗低、药剂消耗量低、出水满足PVC 聚合用水等特点，同时本发明对各种配方的PVC离心母液废水都很适用， 具有很好的经济效益和社会效益。
