申请日2011.08.29
公开(公告)日2012.04.11
IPC分类号C02F1/52; C02F9/12
摘要
本实用新型公开了一种生活污水处理沉淀装置，涉及生活污水处理技术领域，包括桶体，桶体为圆柱体形状，桶体上端设有桶盖，桶体上端设有连通桶体内腔的污水进水管、助凝剂进药管和胶凝剂进药管，桶体的下端设有连通桶体内腔的清水出水管，桶体内腔中设有搅拌器，桶盖上设有电机，电机的动力输出轴与搅拌器的动力输入轴通过齿轮或皮带连接，桶体的桶底上设有排污管。本实用新型结构合理，拆装组合均非常方便，适合大范围的推广应用，具有良好经济效益和环境效益，并且可以通过计算机监控系统智能化地实现污水的净化处理工作，能够有效地清除掉污水中的杂质，可稳定控制水质排放及回收再利用。
权利要求书

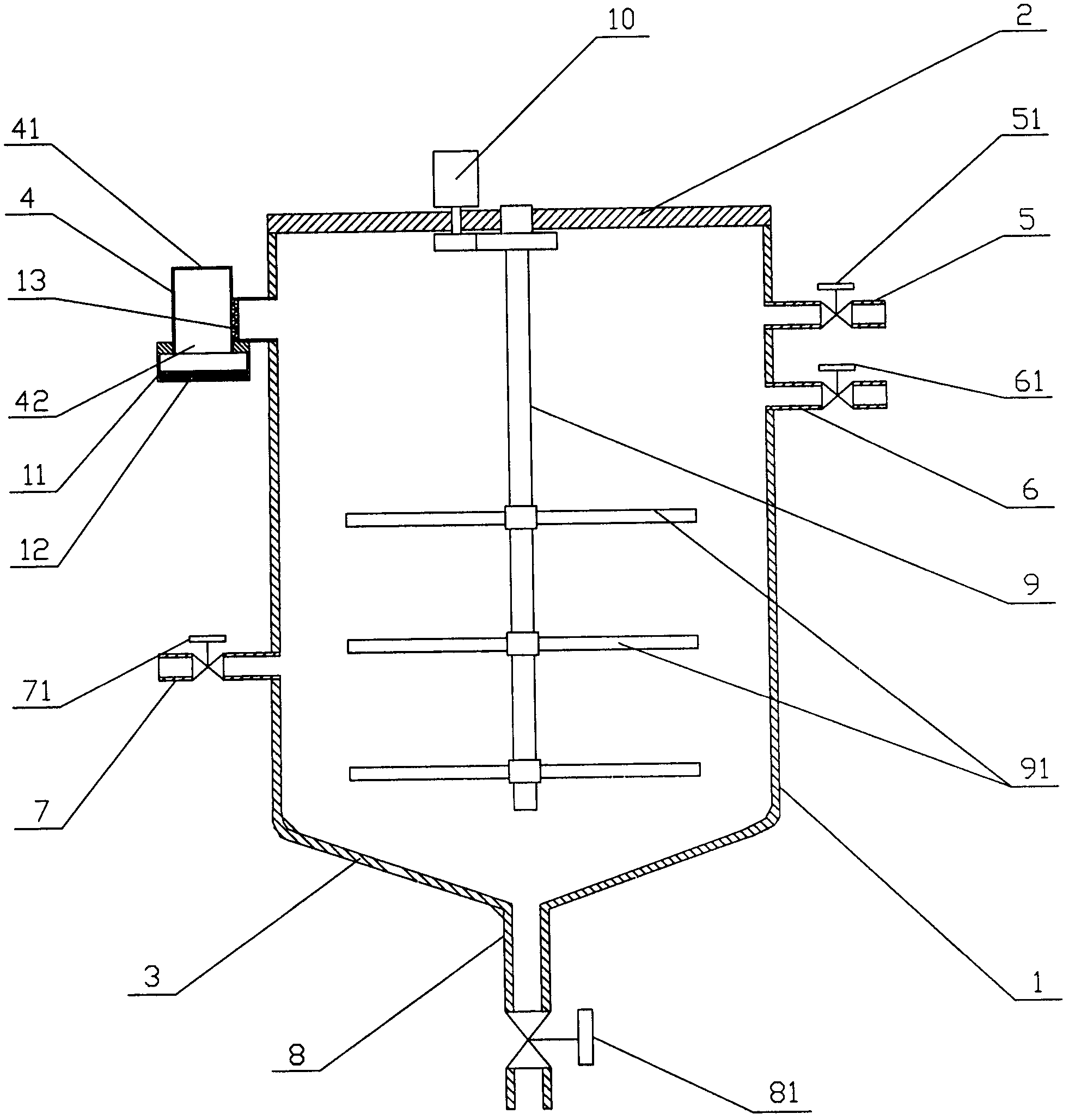

1.一种生活污水处理沉淀装置，包括桶体(1)，桶体(1)为圆柱体形状， 桶体(1)上端设有桶盖(2)，其特征在于：桶体(1)上端设有连通桶体(1) 内腔的污水进水管(4)、助凝剂进药管(5)和胶凝剂进药管(6)，桶体(1) 的下端设有连通桶体(1)内腔的清水出水管(7)，桶体(1)内腔中设有搅拌 器(9)，桶盖(2)上设有电机(10)，电机(10)的动力输出轴与搅拌器(9) 的动力输入轴通过齿轮或皮带连接，桶体(1)的桶底(3)上设有排污管(8)。
2.按照权利要求1所述的一种生活污水处理沉淀装置，其特征在于：所述 助凝剂进药管(5)、胶凝剂进药管(6)、清水出水管(7)和排污管(8)上 分别对应设有电磁阀一(51)、电磁阀二(61)、电磁阀三(71)和电磁阀四 (81)。
3.按照权利要求1所述的一种生活污水处理沉淀装置，其特征在于：所述 污水进水管(4)为三通管，包括主管和支管，支管与桶体(1)内腔相连通， 主管的上端管口为污水进水口(41)，主管的下端管口(42)处螺纹连接有储 物容器(11)。
4.按照权利要求3所述的一种生活污水处理沉淀装置，其特征在于：所述 支管内部设有过滤格栅(13)。
5.按照权利要求3所述的一种生活污水处理沉淀装置，其特征在于：所述 储物容器(11)内设有磁铁(12)。
6.按照权利要求1所述的一种生活污水处理沉淀装置，其特征在于：所述 搅拌器(9)分别在上、中、下三处固定设有扇叶片(91)。
7.按照权利要求1所述的一种生活污水处理沉淀装置，其特征在于：所述 桶体(1)的桶底(3)呈漏斗形状或半球形形状。
说明书
一种生活污水处理沉淀装置
技术领域
本实用新型涉及生活污水处理技术领域，尤其涉及一种生活污水处理沉淀 装置。
背景技术
随着人们生活水平的提高，人们在日常生活中的用水量也在大幅度的增加， 用水量的增加带来了排污污水量的增加。对于生活污水的处理一般采用化学反 应与净化沉淀相结合的方式进行处理，一般的污水处理装置主要包括有进水装 置、化学药剂注入装置和污泥抽除设备。但此种污水处理装置，虽然可实现污 水的处理并达到水质排放标准，但该装置需数个连接的沉淀池供污水暂时储存。 还存在着五大缺陷：一、整体沉淀池的体积过于庞大，需要有较大的厂房方能 容纳;二、需要大动土木工程，不但制造成本高，而且耗费时间;三、此种固 定于地面式的沉淀池，一但完工，便无法再作搬移;四、该装置于实际作业时 极为耗时，自废水进入废水处理装置至达到水质可排放标准的作业时间，需费 时约三至四小时左右，效率差，需要加以改进;五、只能应用于工业污水净化 处理，无法应用于家庭或餐厅等污水量较小的污水处理。
实用新型内容
本实用新型的目的在于克服现有生活污水处理设备的体积庞大、比较耗时、 无法灵活地拆装和组合且不能应用于家庭或餐厅等地方污水净化处理，提供一 种小型的且搬运组装方便的生活污水处理沉淀装置，能有效地解决上述技术问 题。
本实用新型的目的通过下述技术方案实现：
一种生活污水处理沉淀装置，包括桶体，桶体为圆柱体形状，桶体上端设 有桶盖，桶体上端设有连通桶体内腔的污水进水管、助凝剂进药管和胶凝剂进 药管，桶体的下端设有连通桶体内腔的清水出水管，桶体内腔中设有搅拌器， 桶盖上设有电机，电机的动力输出轴与搅拌器的动力输入轴通过齿轮或皮带连 接，桶体的桶底上设有排污管。
为了更好地实现本实用新型，所述助凝剂进药管、胶凝剂进药管、清水出 水管和排污管上分别对应设有电磁阀一、电磁阀二、电磁阀三和电磁阀四。
进一步地，所述污水进水管为三通管，包括主管和支管，支管与桶体内腔 相连通，主管的上端管口为污水进水口，主管的下端管口处螺纹连接有储物容 器。
作为优选，所述支管内部设有过滤格栅。
作为优选，所述储物容器内设有磁铁。
作为优选，所述搅拌器分别在上、中、下三处固定设有扇叶片。
作为优选，所述桶体的桶底呈漏斗形状或半球形形状。
本实用新型较现有技术相比，具有以下优点及有益效果：
本实用新型结构合理，拆装组合均非常方便，适合大范围的推广应用，具 有良好的经济效益和环境效益，并且可以通过计算机监控系统智能化地实现污 水的净化处理工作，能够有效地清除掉污水中的杂质，可稳定控制水质排放及 回收再利用。
