申请日2011.07.26
公开(公告)日2012.04.18
IPC分类号B01F3/08; C02F1/00; B01F5/04
摘要
本实用新型公开了废水加药用管道混合器，包括废水流动主管道，废水流动主管道的入口接隔油池，废水流动主管道的出口接气浮除油机，其特征在于：在废水流动主管道的上侧设有垂直于废水流动主管道的加药管，加药管的下端插入废水流动主管道腔内的中部，加药管的下端口为斜面口，斜面口的朝向与废水的流动方向一致，在加药管上设有加药计量泵的调节旋钮和流量计。该废水加药用管道混合器，无需专用设备，通过废水在主管道内的流动力，采用流体力学原理，即可实现加药和混合，所以能节约投资、降低能耗，而且结构简单、操作方便，可广泛用于废水的加药处理。
权利要求书

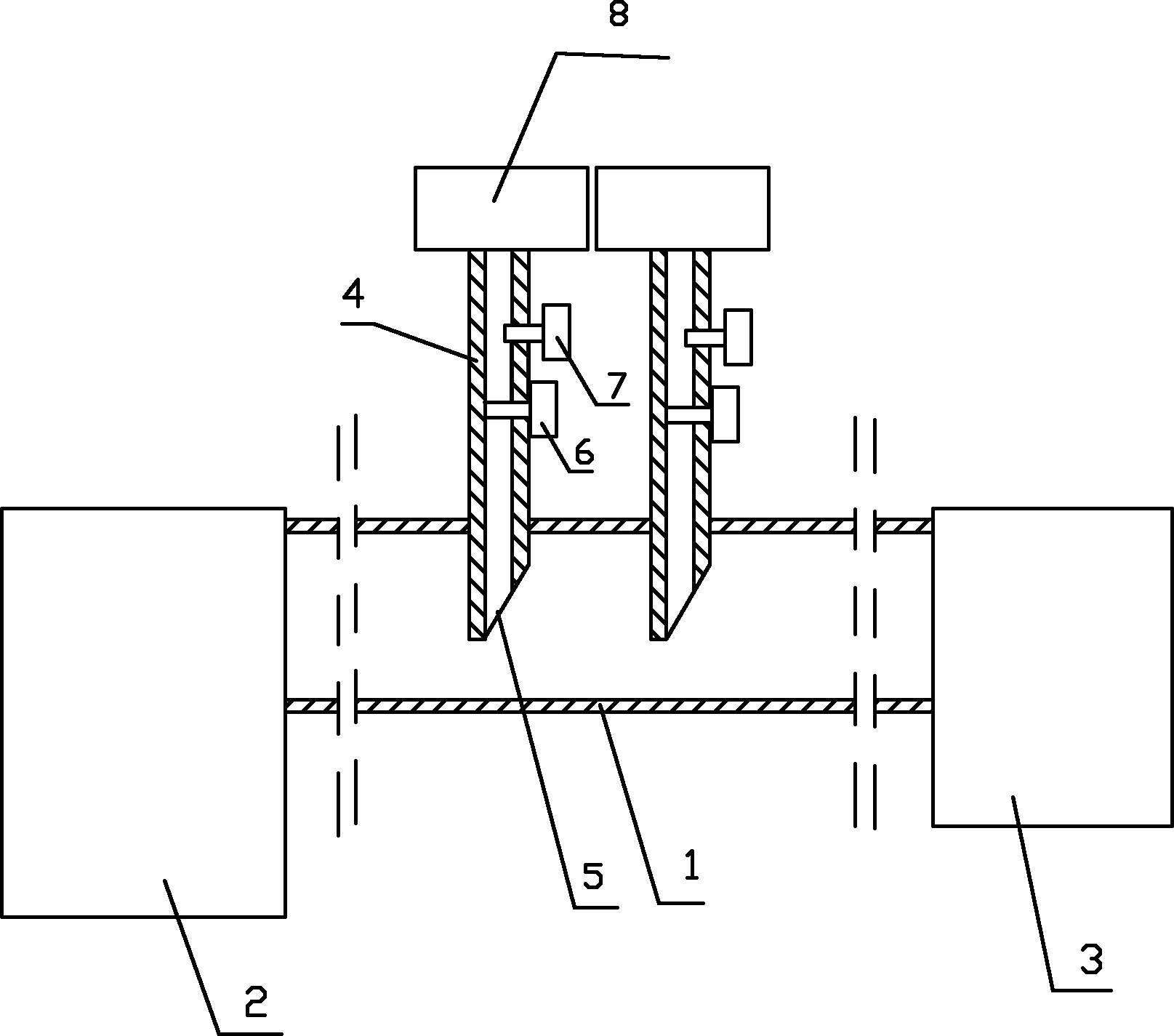

1.废水加药用管道混合器，包括废水流动主管道(1)，废水流动主管道(1) 的入口接隔油池(2)，废水流动主管道(1)的出口接气浮除油机(3)，其特征 在于：在废水流动主管道(1)的上侧设有垂直于废水流动主管道(1)的加药 管(4)，加药管(4)的下端插入废水流动主管道(1)腔内的中部，加药管(4) 的下端口为斜面口(5)，斜面口(5)的朝向与废水的流动方向一致，在加药管 (4)上设有加药计量泵的调节旋钮(6)和流量计(7)。
2.根据权利要求1所述的废水加药用管道混合器，其特征在于：所述的加 药管(4)的直径为废水流动主管道(1)直径的1/5-1/4，在加药管(4)的上 端连接上储药液桶(8);加药管(4)设在隔油池(2)和气浮除油机(3)之间。
说明书
废水加药用管道混合器
技术领域
本实用新型涉及废水处理加药设备的改进，具体地说是用于废水处理中药 液一边加入、一边靠废水的流动力实现自动混合均匀的废水加药用管道混合器。
背景技术
废水是工业生产中排放的重要的污染物，排出量很大，特别是煤化工的生 产，不仅排出量大，而且在废水中还含有大量的COD、NH3-N、酚、油、喹啉、咔 唑、氰、联苯等有毒、有害物质，对于这些物质，单纯靠物理法是很难排除的， 所以又必须通过加入药物化学处理。传统的废水加药处理方法，一般是将药物 加入反应设备内，在反应设备内通过机械搅拌使废水与加入的药液混合均匀， 然后再进行下一步的处理工序。这种在反应设备内通过机械搅拌加药方法的不 足在于：设备体积大，投资多，能耗高，占地面积大，设备维修费用高，而且 操作也不方便。
发明内容
本实用新型的目的在于提供既能节约投资、降低能耗，又结构简单、无需 专门增设动力、操作方便的废水加药用管道混合器。
为达到以上目的，本实用新型所采用的技术方案是：该废水加药用管道混 合器，包括废水流动主管道，废水流动主管道的入口接隔油池，废水流动主管 道的出口接气浮除油机，其特征在于：在废水流动主管道的上侧设有垂直于废 水流动主管道的加药管，加药管的下端插入废水流动主管道腔内的中部，加药 管的下端口为斜面口，斜面口的朝向与废水的流动方向一致，在加药管上设有 加药计量泵的调节旋钮和流量计，通过流量计可随时观测药液的加入量，通过 加药计量泵的调节旋钮可调整药液的流入量，使药液能够均匀的加入到废水中。
本实用新型还通过如下措施实施：所述的加药管的直径为废水流动主管道 直径的1/5-1/4，在加药管的上端连接上储药液桶;加药管设在隔油池和气浮除 油机之间，可尽可能的离气浮除油机远一点，以增加混合时间;所述的加药管 的根数根据加入的药液数量而加设，每一根加药管加入一种药液。所述的药液 为配好的硫酸亚铁溶液，根据生产需要，计算药液每小时的加入量，然后调整 加药计量泵的调节旋钮，使药品能够均匀的加入到废水中，并实现废水与药液 的均匀混合。
本实用新型的有益效果在于：与目前在反应设备内通过机械搅拌加药的方 法相比，无需专用设备，通过废水在主管道内的流动力，采用流体力学原理， 即可实现加药和混合，所以能节约投资、降低能耗，而且结构简单、操作方便。 可广泛用于废水的加药处理。
