申请日2011.07.27
公开(公告)日2013.01.30
IPC分类号C02F1/58; C02F1/48
摘要
一种生活污水中的氮磷离子分离提取并资源化的方法，其主要步骤为：A)在生活污水下水管路中铺设一段半双层管，半双层管的两壁中间缠绕有金属线圈(板)，金属线圈(板)两端通电后形成电场，生活污水中的氮磷离子在管路中受电场作用而与污水中的液体分离;B)分离出来的氮磷离子添加化学试剂后形成可作为肥料的沉淀;C)分离氮磷离子之后的生活污水作为植物的肥料。本发明利用污水中带电离子在电场中发生偏移原理来实现污水中氮磷钾等氮磷物质的回收和再利用的。本发明具有建设费用低，施工简便，占地面积小，运行费用低等优点，维护简单，符合老百姓的意愿，具有很强的实用和推广价值。
权利要求书
1.一种生活污水中的氮磷离子分离提取并资源化的方法，其主要步 骤为：
A)在生活污水下水管路中铺设一段半双层管，该半双层管的一端为 单层管，该单层的内壁上缠绕有金属线圈或金属板;该半双层管的其余部 分插设有一内层管，形成内外两层的双层管，双层管之间由支架固定并留 有缝隙，金属线圈或金属板通电后形成电场，生活污水中的氮磷离子在管 路中受电场作用与污水中的液体分离并在电场的作用下发生偏转进入双 层管的缝隙;
B)分离出来的氮磷离子添加化学试剂后形成可作为肥料的沉淀;
C)分离氮磷离子之后的生活污水作为植物的肥料。
2.根据权利要求1所述的方法，其中，金属线圈或金属板与单层管内壁之间用绝缘且不易腐蚀的材料隔离开。
3.根据权利要求1所述的方法，其中，半双层管为有机材料制成的 环形管。
4.根据权利要求1或3所述的方法，其中，半双层管为PPR材料的 环形管。
5.根据权利要求1所述的方法，其中，步骤B中添加的化学试剂为 MgO，形成的沉淀是一种鸟粪石肥料。
6.根据权利要求1所述的方法，其中，半双层管两端与其它半双层 管的两端相互套接，以形成足够长的管路。
7.根据权利要求1所述的方法，其中，电场的强弱由单片机控制。
8.根据权利要求7所述的方法，其中，单片机为52系列单片机。
9.根据权利要求1所述的方法，其中，步骤C中的氮磷离子是由沉 淀池和过滤池进行分离。
10.根据权利要求9所述的方法，其中，沉淀池中放置有木屑填料， 过滤池中从下向上依次放入粗砾石、细砾石、砂土和土壤。
说明书
一种生活污水中的氮磷离子分离提取并资源化方法
技术领域
本发明涉及电场、自动控制以及环保技术，是一种将混排的生活污水中氮磷离子的分离提取以及资源化技术，能够对水体污染进行控制，提取 污水中氮磷离子并资源化，处理后的上清液可以作为大棚蔬菜和花卉等植 物肥料。
背景技术
随着国家对环保的重视，大部分城市的生活污水已经得到了解决。然 后村镇和分散居住地区，尤其是类似于四川灾区等偏远地区，普遍存在污 水收集管网不健全，污水处理设施不完善的特点，粪便污水及其他生活用 水未经妥善处理，随意排放或渗入地下，污染环境;雨季雨污合流，进入 河道，对水环境造成危害，加上农村要求黑水、灰水混排的特点，农村的 分散式生活给污水的集中处理带来了不便。源头分离技术需要每个便器都 要安装相应的设备，成本比较高，维修不方便等缺点日益显现。对于当前 村镇大部分生活污水没有相应的处理设备或者有比较落后和不适应当地 特点的设备，因此，开发一套能够实现生活污水中氮磷离子提取分离技术 和设备对于我国广大农村的分散式生活污水控制与资源化具有广泛的应 用和推广价值。
发明内容
本发明的目的是公开一种生活污水中的氮磷离子分离提取并资源化 的方法，以解决我国广大农村尤其是偏远农村分散式生活污水的处理、控 制与污水中氮磷离子的资源化问题。
为实现上述目的，本发明提供的生活污水中的氮磷离子分离提取并资 源化的方法，其主要步骤为：

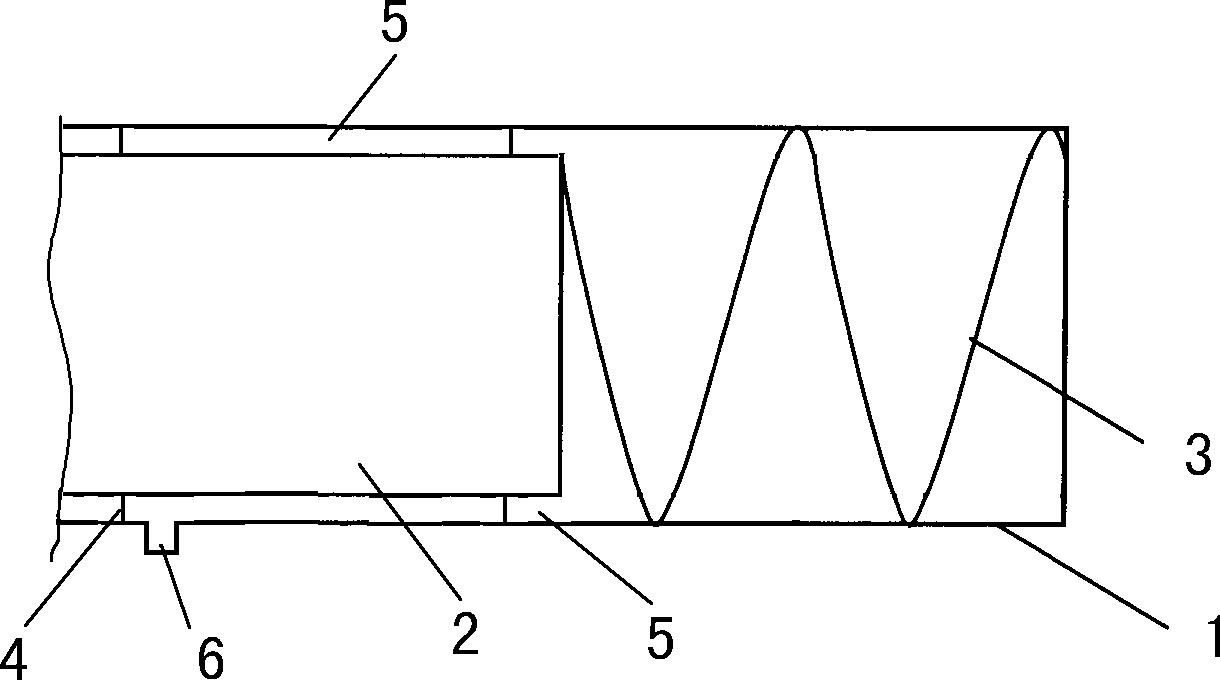

A)在生活污水下水管路中铺设一段半双层管，该半双层管的一端为 单层管，该单层的内壁上缠绕有金属线圈或金属板;该半双层管的其余部 分插设有一内层管，形成内外两层的双层管，双层管之间由支架固定并留 有缝隙，金属线圈或金属板通电后形成电场，生活污水中的氮磷离子在管 路中受电场作用与污水中的液体分离并在电场的作用下发生偏转进入双 层管的缝隙;
B)分离出来的氮磷离子添加化学试剂后形成可作为肥料的沉淀;
C)分离氮磷离子之后的生活污水作为植物的肥料。
所述的方法，其中，金属线圈或金属与单层管内壁之间用绝缘且不易 腐蚀的材料隔离开。
所述的方法，其中，半双层管为有机材料制成的环形管。
所述的方法，其中，半双层管为PPR材料的环形管。
所述的方法，其中，步骤B中添加的化学试剂为MgO，形成的沉淀 是一种鸟粪石肥料。
所述的方法，其中，半双层管两端与其它半双层管的两端相互套接， 以形成足够长的管路。
所述的方法，其中，电场的强弱由单片机控制。
所述的方法，其中，单片机为52系列单片机。
所述的方法，其中，步骤C中的氮磷离子是由沉淀池和过滤池进行分 离。
所述的方法，其中，沉淀池中放置有木屑填料，过滤池中从下向上依 次放入粗砾石、细砾石、砂土和土壤。
本发明基于的原理是，在线圈通电之后会在金属线圈或金属板内部形 成一电场，带电离子在电场中运动就会发生偏转，当电流足够大时，污水 中的大部分带电离子都会偏转到双层管之间，从而分离出氮磷离子。
本发明的有益效果是：
1、很容易实现生活污水中氮磷离子的分离提取并资源化;
2、减少了源头分离中出现的堵塞、异味等现象;
3、整个系统建设费用低，占地面积小，运行费用低，维护简单，安 装简单，运行安全可靠。
