申请日2011.07.27
公开(公告)日2012.07.25
IPC分类号G01F1/56
摘要
本实用新型公开了一种污水流量计量装置，属于污水计量技术领域，其技术要点包括支架，其中所述的支架上设有支板，所述的支板中部与支架铰接，在支板两边分别设有计量容器，在其中一个计量容器外侧设有感应装置，感应装置电路连接有计数器;本实用新型旨在提供一种结构简单、计量准确、运行可靠且维修容易、使用成本低的污水流量计量装置;用于污水计量。
权利要求书

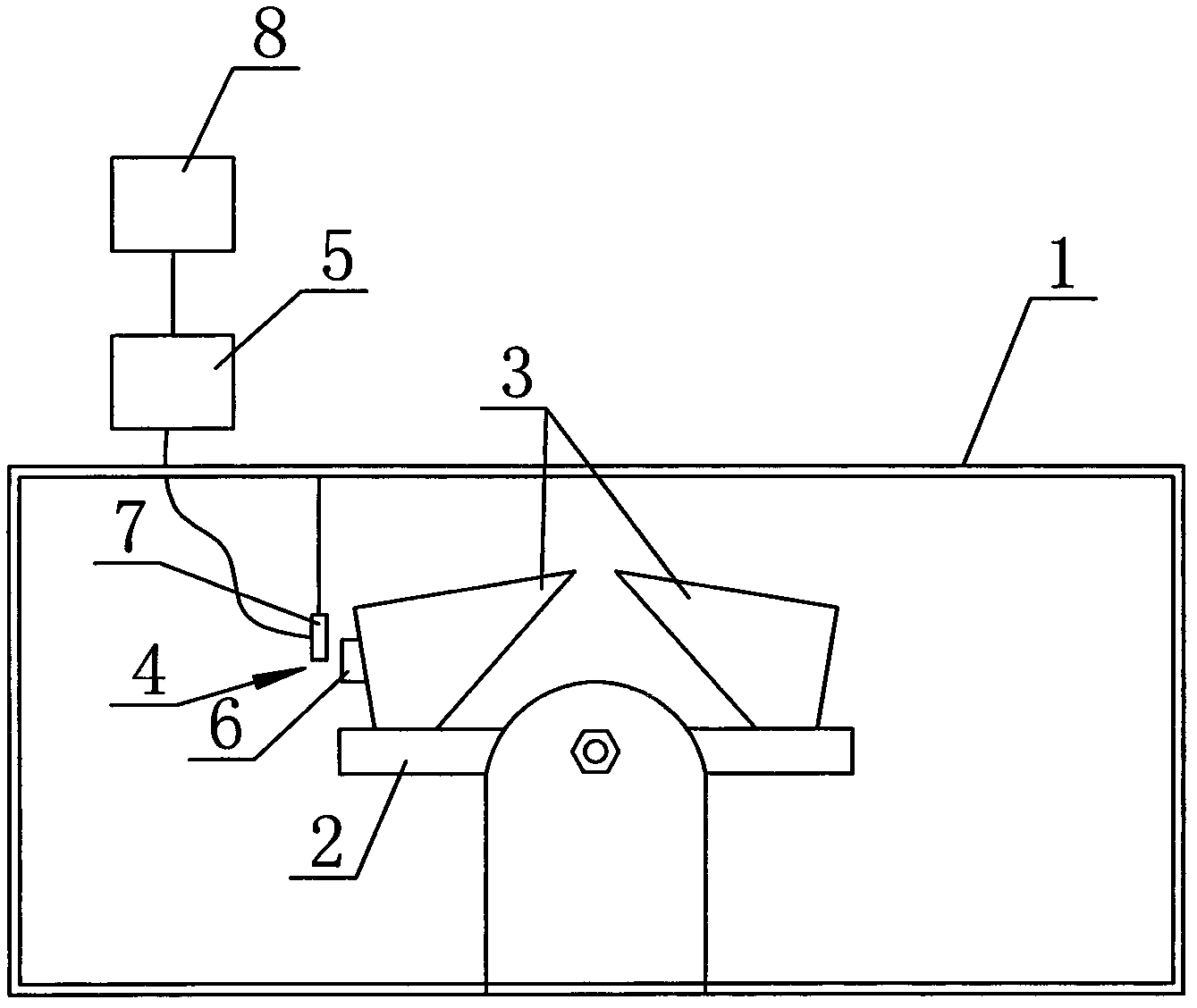

1.一种污水流量计量装置，包括支架(1)，其特征在于，所述的支架(1)上设有支板(2)，所述的支板(2)中部与支架(1)铰接，在支板(2)两边分别设有计量容器(3)，在其中一个计量容器(3)外侧设有感应装置(4)，感应装置(4)电路连接有计数器(5)。
2.根据权利要求1所述的污水流量计量装置，其特征在于，所述的感应装置(4)由相互对应的磁铁(6)和干簧管(7)组成，所述的磁铁(6)设置在其中一个计量容器(3)外侧，所述的干簧管(7)设置在磁铁(6)旁边的支架(1)上。
3.根据权利要求1或2所述的污水流量计量装置，其特征在于，所述的计数器(5)还电连接有显示屏(8)。
说明书
污水流量计量装置
技术领域
本实用新型涉及一种计量装置，更具体地说，尤其涉及一种污水流量计量装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水。污水排放，现在许多高浓度污水没有经过任何处理直接排放到自然环境，排放到市政管网的污水其污染浓度也远远大于发达国家。要想治理污染首先要对于排放总量进行控制，必先做的就是掌握污水的排放总量，再分门别类的进行治理。随着我国节能减排的大力开展，对于污水的精确计量存在着大量的技术需求，但是在实践中使用的方法应用上还存在一些误区，许多不适合的方法被大量应用于污水计量，结果造成设备闲置，计量不准等后果。
目前，在实际应用中，污水的排放仍然沿用粗放式的计量模式，厂矿企业都是以上水作为污水处理费的缴纳依据，许多污水处理厂的进出水计量也处于不受控的状态中，加强污水排放监测，是解决环境问题的一个重要的课题。掌握适用于污水计量的方式方法是解决这一问题的关键所在。
污水的化学物质、生物物质，或者经过污水处理厂处理后夹带的活性污泥等会严重影响类似于电磁流量计等设备的正常运行;污水中还含有大量杂质、漂浮物等，电导率等不易控制，电极端子正常工作时间很短，所有接触式测量方法都会在一定时间内精确度严重漂移，造成计量不准，甚至设备停用;污水的另外一个特性还有其一般为重力流，在这种自由条件下形成的半管流也是许多接触式或管道式流量计力所不能及的。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种结构简单、计量准确、运行可靠且维修容易、使用成本低的污水流量计量装置。
本实用新型的技术方案是这样实现的：一种污水流量计量装置，包括支架，其中所述的支架上设有支板，所述的支板中部与支架铰接，在支板两边分别设有计量容器，在其中一个计量容器外侧设有感应装置，感应装置电路连接有计数器。
上述的污水流量计量装置中，所述的感应装置由相互对应的磁铁和干簧管组成，所述的磁铁设置在其中一个计量容器外侧，所述的干簧管设置在磁铁旁边的支架上。
上述的污水流量计量装置中，所述的计数器还电连接有显示屏。
本实用新型采用上述结构后，通过设置两个计量容器，同时通过支架与支板配合使两个容器循环装水进行计量，并且通过感应装置连接计数器，从而可以非常准确地测量水流量;
进一步地，为了更加方便检测人员可以直观地查看污水量，计数器还电连接有显示屏，通过显示屏直接将污水量显示出来，方便检测人员查看;本实用新型具有结构简单、使用方便、计量准确、使用成本低的优点。
