申请日2011.07.26
公开(公告)日2012.02.22
IPC分类号B01D37/03; B01D36/04
摘要
本实用新型公开了一种多用途的一体化污水处理装置，它包括加药区、处理区和过滤区，加药区包括储药桶(4)、加药泵(5)和加药管道(2)，处理区包括搅拌电机(1)、搅拌桨(13)、PE桶(3)、进水口(12)和排渣口(11)，过滤区包括过滤区进水口(6)、过滤装置(8)和出水口(7);储药桶(4)通过加药管道(2)与PE桶(3)连通，PE桶(3)顶端设有搅拌电机(1)和进水口(12)，PE桶(3)的底端设有排渣口(11)和过滤区进水口(6)，过滤区进水口(6)与过滤装置(8)连接。本实用新型大大减少了占用的土地面积，提高了土地利用率，同时它还具有处理效率高、投药量少、成本低和操作简单方便等特点。
权利要求书

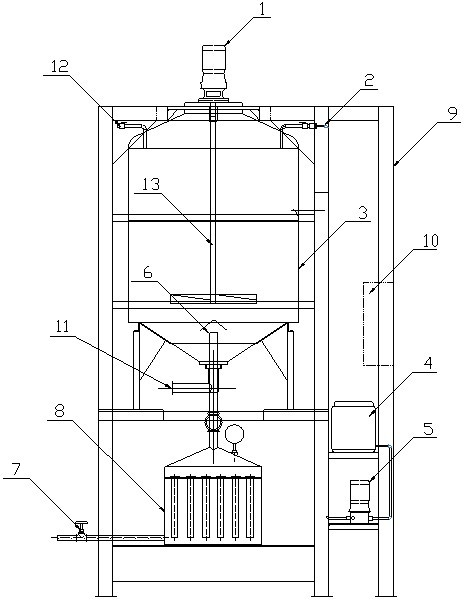

1.一种多用途的一体化污水处理装置，其特征在于：它包括加药区、处理区和过滤区，加药区、处理区和过滤区都设置在钢架(9)内，加药区包括储药桶(4)、加药泵(5)和加药管道(2)，处理区包括搅拌电机(1)、搅拌桨(13)、PE桶(3)、进水口(12)和排渣口(11)，过滤区包括过滤区进水口(6)、过滤装置(8)和出水口(7);加药泵(5)的一端与储药桶(4)连接，另一端通过加药管道(2)与PE桶(3)的顶端连通，PE桶(3)顶端还设有搅拌电机(1)和进水口(12)，搅拌电机(1)下设有搅拌桨(13)，PE桶(3)的底端设有排渣口(11)和过滤区进水口(6)，过滤区进水口(6)的另一端与过滤装置(8)连接，过滤装置(8)上设有出水口(7)。
2.根据权利要求1所述的一种多用途的一体化污水处理装置，其特征在于：它还包括设置于钢架(9)上的控制柜(10)。
3.根据权利要求1所述的一种多用途的一体化污水处理装置，其特征在于：所述的过滤装置(8)为布袋过滤装置。
说明书
一种多用途的一体化污水处理装置
技术领域
本实用新型涉及一种多用途的一体化污水处理装置。
背景技术
随着工业化的不断推进，在经济日益发展的今天，全球水污染严重、淡水资源紧缺的问题也越来越严峻，这个问题在我国显得尤为突出。随着水污染的日益加重，污水处理装置的发展也极为迅速，市场上的一体化水处理装置种类繁多，但是大致的处理工艺也大同小异，市场现有的一体化污水处理装置一般为多段式处理流程的设备，该设备占地面积大，维护使用较为不方便。传统的一体化水处理装置的结构通常为四方体，容易造成药液与被处理污水混合不充分，从而直接导致投药量增加，处理效率降低等诸多不全。许多小型企业占地面积使用本身比较紧缺，污染水量不大的情况下，传统的土建或钢制多段水处理装置就存在占地面积比例过大的问题，占用了企业的其他生产用地。
实用新型内容
本实用新型的目的在于解决现有水处理装置的不足，提供一种新型多用途的一体化污水处理装置，克服传统水处理装置处理效率低下、投药量多、成本高、占用土地面积大和操作复杂等缺点。
本实用新型的目的是通过以下技术方案来实现的：一种多用途的一体化污水处理装置，它包括加药区、处理区和过滤区，加药区、处理区和过滤区都设置在钢架内，加药区包括储药桶、加药泵和加药管道，处理区包括搅拌电机、搅拌桨、PE桶、进水口和排渣口，过滤区包括过滤区进水口、过滤装置和出水口;加药泵的一端与储药桶连接，另一端通过加药管道与PE桶的顶端连通，PE桶顶端还设有搅拌电机和进水口，搅拌电机下设有搅拌桨，PE桶的底端设有排渣口和过滤区进水口，过滤区进水口的另一端与过滤装置连接，过滤装置上设有出水口。
本实用新型所述的多用途的一体化污水处理装置，它还包括设置于钢架上的控制柜。
本实用新型所述的过滤装置为布袋过滤装置。
本实用新型的有益效果是：加药区、处理区和过滤区一体化设置在钢架内，形成一体化的污水处理装置，大大减少了占用的土地面积，提高了土地利用率，同时它还具有处理效率高、投药量少、成本低和操作简单方便等特点。
