申请日2011.10.26
公开(公告)日2012.07.04
IPC分类号C02F1/62; C02F11/12; C02F1/52; C02F1/66
摘要
本实用新型涉及一种去除冷却废水中的重金属的装置，其特征在于它包括调节池、中和反应池、沉淀池和污泥脱水机，所述调节池的输出端与中和反应池的输入相连，所述中和反应池的输出与沉淀池的输入相连，所述沉淀池分别与污泥脱水机和脱硫系统相连，所述污泥脱水机再与调节池相连。本实用新型对脱硫前的冷却废水的处理效果好，处理后的废水pH为中性，其它污染负荷不重，可以回到系统利用。
权利要求书
1.一种去除冷却废水中的重金属的装置，其特征在于它包括调节池、中和反应池、沉淀池和污泥脱水机，所述调节池的输出端与中和反应池的输入相连，所述中和反应池的输出与沉淀池的输入相连，所述沉淀池分别与污泥脱水机和脱硫系统相连，所述污泥脱水机再与调节池相连。
说明书
去除冷却废水中的重金属的装置
技术领域
本实用新型涉及一种去除冷却废水中的重金属的装置，尤其涉及一种冶炼烟气脱硫前处理去除重金属的装置。属于废水和固体废物处理技术领域。
背景技术
钢铁冶金冶炼烟气中含有大量的SO2，这使其成为现今我国SO2排放的重要污染源，因此需对钢铁冶金烧结烟气进行脱硫。不同于燃煤锅炉烟气，冶炼烟气成分复杂，含HF、HCl、重金属、碱金属等，以及烟尘粒等，在冶炼过程中会产生大量含有这些有害物质的冷却废水，这些重金属或烟尘粒如果不经去除直接进入吸收塔内进行脱硫会造成吸收塔堵塞、结垢，影响冶炼的效果。
发明内容
本实用新型的目的在于克服上述不足，提供一种能有效去除冶炼烟气脱硫时产生的冷却废水中的重金属的装置，同时起到回收利用的效果，减少了因重金属导致吸收塔堵塞结垢的问题。

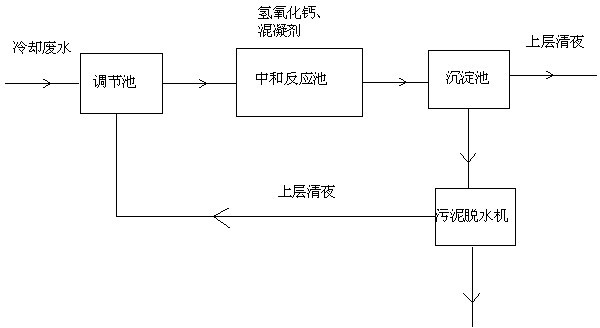

本实用新型的目的是这样实现的：一种去除冷却废水中的重金属的装置，它包括调节池、中和反应池、沉淀池和污泥脱水机，所述调节池的输出端与中和反应池的输入相连，所述中和反应池的输出与沉淀池的输入相连，所述沉淀池分别与污泥脱水机和脱硫系统相连，所述污泥脱水机再与调节池相连。
与现有技术相比，本实用新型的有益效果是：
本实用新型对脱硫前的冷却废水的处理效果好，处理后的废水pH为中性，其它污染负荷不重，可以回到系统利用。
