申请日2011.10.25
公开(公告)日2012.08.01
IPC分类号B01D29/03; B01D29/58
摘要
一种废水处理再利用装置，该装置由循环水池、回水池和水泵、水位监测仪、工厂用水管网组成，其特征是：循环水池和回水池二者相邻，中间由输水管道、水泵相连。该装置可以有效的减少水资源的浪费，杜绝对周围环境的损害，降低了工厂用水的成本投入，实现了可持续利用。
权利要求书
1.一种废水处理再利用装置，该装置由循环水池、回水池和水泵、水位监测仪、工厂用水管网组成，其特征是：循环水池和回水池二者相邻，中间由输水管道、水泵相连。
2.根据权利要求1所述的一种废水处理再利用装置，其特征在于，所述的回水池建在地平面以下，该水池分为三格，每格之间在水池内侧水平面上一米处做一个连通口，连通口安装一定密度的网状栅格。
说明书
废水处理再利用装置
技术领域
本实用新型涉及一种水处理装置，特别涉及一种工厂废水处理再利用装置。
背景技术
目前，一些工厂的生产线上的许多废水直接排到水沟里，这些水外排没有充分回收利用，而且这些水含有油污等杂质，对周围农田等环境会造成损害，影响与居民之间的关系，并造成工厂的外购水量明显偏高，造成水资源的严重浪费。
发明内容
为了使工厂生产废水得到过滤净化并回收，减少水资源的浪费，本实用新型设计了一种工厂废水处理与再利用装置。

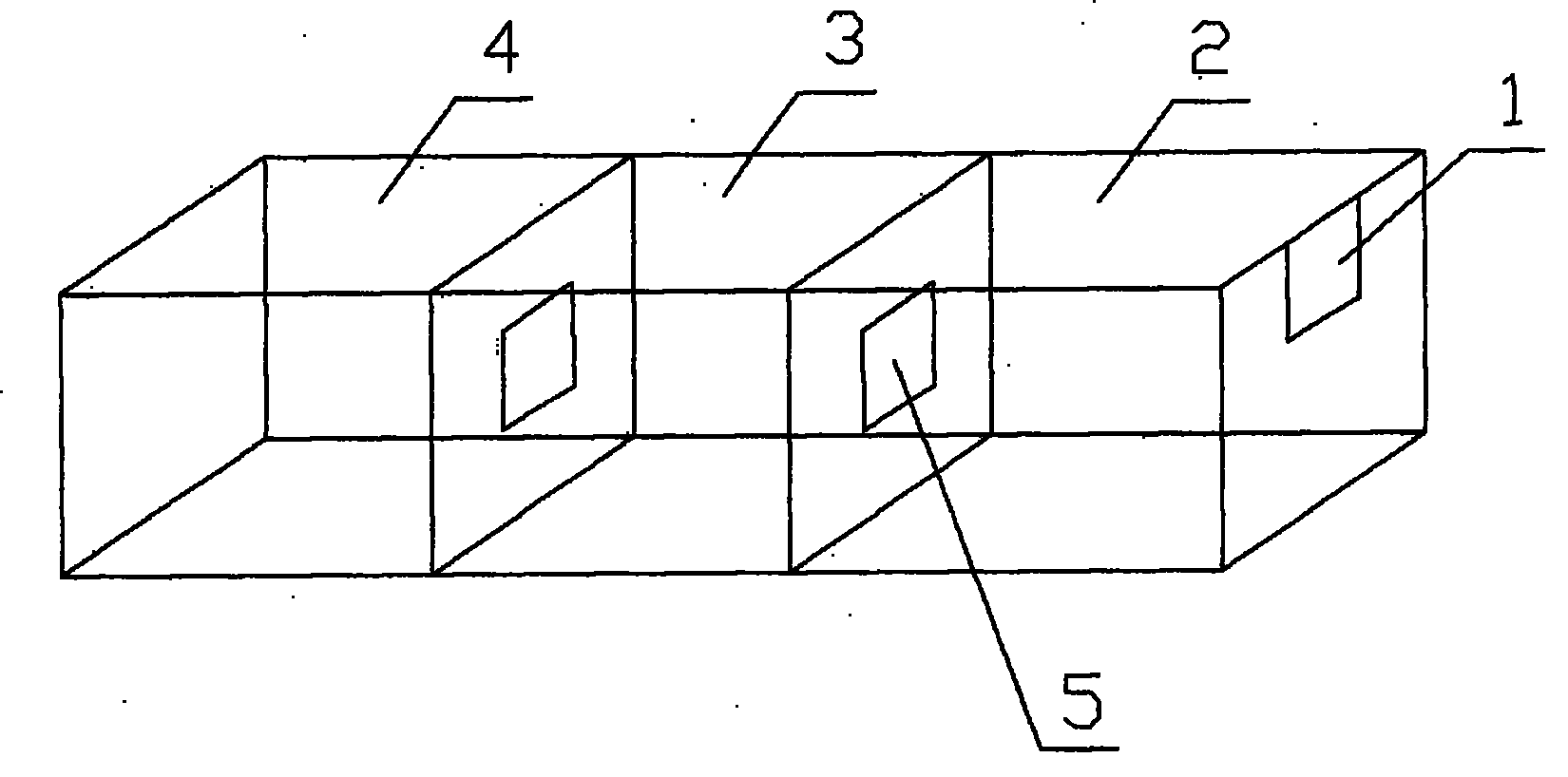

本实用新型所采用的技术方案是：一种废水处理再利用装置，该装置由循环水池、回水池和水泵、水位监测仪、工厂用水管网组成，循环水池和回水池二者相邻，中间由输水管道、水泵相连，首先将生产废水引到回水池，回水池分三格，每格之间在水池内侧水平面上一米处做一个连通口，连通口安装一定密度的网状栅格，经过过滤，油污及漂浮物其本都留在第一格和第二格，第三格的水就比较干净，然后用水泵把第三格的水抽到循环水池，供生产线上重复利用。
本实用新型的有益效果是，将工厂废水杂质经过过滤，并重新投入循环管网，能有效的减少水资源的浪费，杜绝对周围环境的损害，降低了工厂用水的成本投入。
