申请日2012.12.13
公开(公告)日2013.05.29
IPC分类号G05B19/418
摘要
本实用新型涉及一种污水处理运营中的远程监控设备，它包括数据显示电路、数据存储器、通讯器件、无线现场数据采集电路及有线现场数据采集电路，各部分之间采用专线或ADSL传递数据信号，所述无线现场数据采集电路通过DTU方式或通过无线GPRS传递数据到数据存储器，所述无线现场数据采集电路及有线现场数据采集电路分别将采集的数据信号传输给通讯器件，所述通讯器件将信号传输给数据存储器，数据存储器将信号传输给数据显示电路。本实用新型设备可以实现污水处理系统的远程实时在线自动控制，特别适合于污水处理运营企业的远程监控。
权利要求书
1.一种污水处理运营中的远程监控设备，其特征是，它包括数据显示电路、 数据存储器、通讯器件、无线现场数据采集电路及有线现场数据采集电路，各 部分之间采用专线或ADSL传递数据信号，所述无线现场数据采集电路及有线现 场数据采集电路分别将采集的数据信号传输给通讯器件，所述通讯器件将信号 传输给数据存储器，数据存储器将信号传输给数据显示电路。
2.如权利要求1所述的污水处理运营中的远程监控设备，其特征是，所述 无线现场数据采集电路通过DTU方式或通过无线GPRS传递数据到数据存储器。
说明书
一种污水处理运营中的远程监控设备
技术领域
本实用新型属环保技术领域，涉及一种污水处理运营中的远程监控设备。 该设备是基于VPN远程通信和OPC相结合的数据传输方法来实现污水处理系统 的远程实时在线自动控制，特别适合于污水处理运营企业远程监控。
背景技术
随着经济与社会的发展，城市污水 、工业废水的排放也日益增多，为减轻污 水对环境的污染，全国各地大到省市、小到乡镇都大举投资建设污水处理厂。 国内各个污水处理厂现场基本上都有一套自动化的监控软件来控制着水厂的设 备运行，由于各个污水处理厂在地域上分布广泛，因此处于污水运营企业的领 导层对于下属各个污水厂的运营情况的了解只能依靠下属水厂定期上传的一些 简单报表，这样简单的管理模式很难及时有效的掌握企业下属水厂的真实运营 状况。
由于现有水厂在建设初期都做了自动控制系统，在每个水厂都有一套成熟的 监控系统在运行。但是，由于建设主体不一，监控系统的平台各式各样，各种 组态软件平台都有。要达到统一监控的目标，在污水厂监控层采用两种方法。 (1)绕过污水厂的监控系统，直接读取PLC控制器数据，底层设备---PLC控制 器---信息中心三层网络控制结构，使信息中心与污水厂控制中心并行，都从PLC 控制器读取数据。由于信息中心与污水厂控制中心的读取时序等原因，两者之 间的数据肯定存在一定误差，但总体趋势是一致的。此种需在原有PLC硬件的基 础之上增加相应的硬件设备RTU。(2)采用开放式OPC服务，在信息中心服务器 上安装OPC服务，在水厂的控制系统中安装OPC服务端，通过OPC服务与信息中心 通讯。而这两种方式各有缺点，不能实时收集下属污水水厂实时数据、真实反 应集团下属污水厂运营状况，远程运营管理不方便。
实用新型内容
本实用新型为解决现在技术中的问题，提供一种污水处理运营中的远程监 控设备，它可以实现污水处理系统的远程实时在线自动控制，特别适合于污水 处理运营企业的远程监控。
本实用新型采用以下技术方案予以实现：

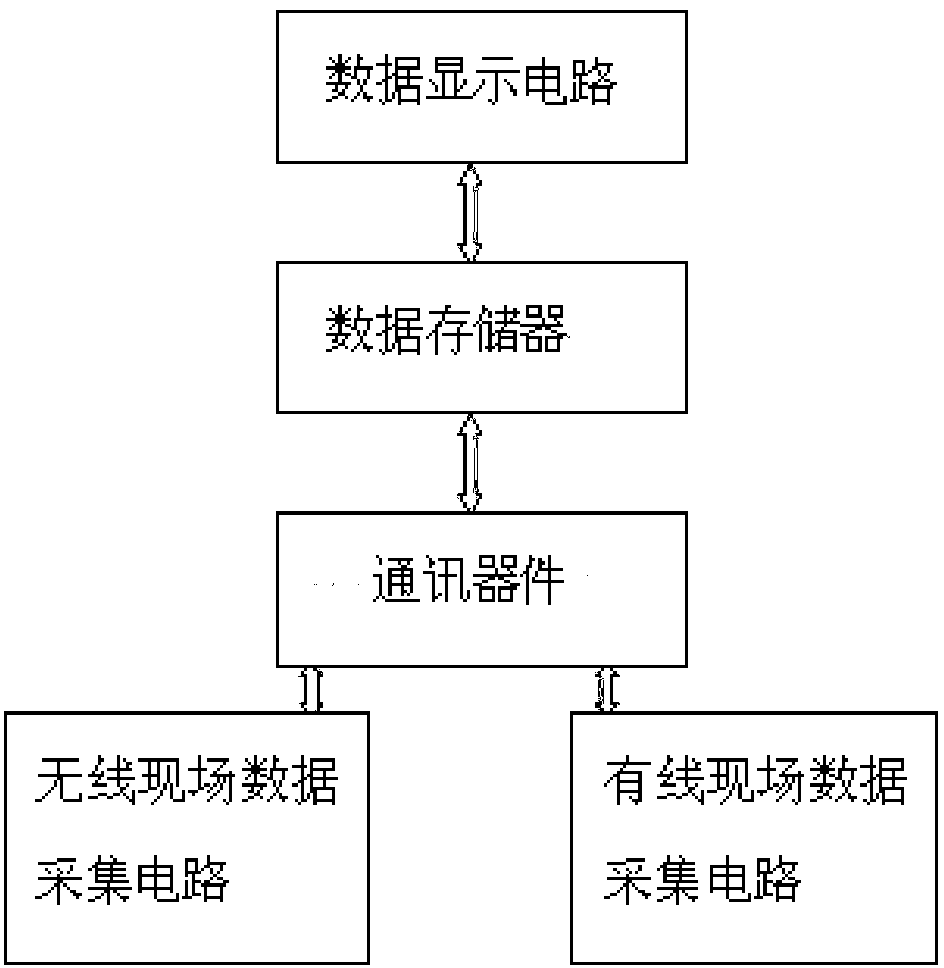

一种污水处理运营中的远程监控设备，它包括数据显示电路、数据存储器、 通讯器件、无线现场数据采集电路及有线现场数据采集电路，各部分之间采用 专线或ADSL传递数据信号，所述无线现场数据采集电路及有线现场数据采集电 路分别将采集的数据信号传输给通讯器件，所述通讯器件将信号传输给数据存 储器，数据存储器将信号传输给数据显示电路。
所述无线现场数据采集电路通过DTU方式或通过无线GPRS传递数据到数据 存储器。
有线现场数据采集电路通过专线或ADSL传递数据，建立OPC服务端功能，通 过VPC虚拟服务器功能传递数据到数据存储器。数据存储器建立OPC客户端功能， 数据显示电路采集数据存储器的数据，组态显示现场数据到显示器上。
本实用新型设备结合无线GPRS传输和以太网传输技术，在总公司，实现各 个子厂、子站中不同控制系统的跨平台、跨系统的数据传输交换与监控，完成 数据实时监视、记录和汇总，方便运营企业进行集中管理。
本实用新型与现有技术相比具有的有益效果为：
本实用新型设备可以实现污水处理系统的远程实时在线自动控制，特别适 合于污水处理运营企业的远程监控。
