申请日2011.11.02
公开(公告)日2012.06.20
IPC分类号C02F3/00
摘要
本实用新型公开了一种适用于农村污水处理的简易装置，包括水处理反应器，在所述的水处理反应器上设置有进水管、排泥口以及出水水槽，所述的水处理反应器包括壳体以及设置在壳体内的填料层，所述的填料层内设置有蜂窝状填料。本实用新型的特色在于装置结构简单实用，装置内使用的填料新颖，来源广泛，造价低廉，处理效果良好，填料利用结束后可粉碎作为肥料，用于肥田，其肥力持久且高效。
权利要求书
1.一种适用于农村<a href="http://www.dowater.com/" style="text-decoration:none"><font color="#000000">污水</font></a>处理的简易装置，其特征在于：包括水处理反应器(10)，在所述的水处理反应器(10)上设置有进水管(2)、排泥口(4)以及出水水槽(11)，所述的水处理反应器(10)包括壳体以及设置在壳体内的填料层(9)，所述的填料层(9)内设置有蜂窝状填料(17)。
2.根据权利要求1所述的适用于农村污水处理的简易装置，其特征在于：所述的壳体包括底座(5)、混凝土外壁(8)和混凝土盖板(12)，所述的底座(5)设置在混凝土外壁(8)的下端，所述的混凝土盖板(12)设置在混凝土外壁(8)的上端。
3.根据权利要求1所述的适用于农村污水处理的简易装置，其特征在于：在所述的填料层(9)的下端设置有混凝土横梁(6)，在混凝土横梁(6)与填料层(9)之间设置有格网(7)。
4.根据权利要求1、2或3所述的适用于农村污水处理的简易装置，其特征在于：所述的填料层(9)设置在进水管(2)的上端。
5.根据权利要求4所述的适用于农村污水处理的简易装置，其特征在于：在所述的填料层设置有扣合结构(13)，该扣合结构包括底盖(14)、定位柱(15)和顶盖(16)，所述的蜂窝状填料(17)套在所述的定位柱(15)上，并固定在顶盖(16)与底盖(14)之间。
说明书
一种适用于农村污水处理的简易装置
技术领域
本实用新型属于水质净化技术领域，具体涉及一种适用于农村生活污水处理的简易装置，该装置对污水中颗粒物具有加速沉降和污泥浓缩功能，此外对水中污染物具有吸附拦截、微生物降解等功能。
背景技术
目前，城市中污水主要是通过污水厂进行处理，其优势在于处理污水量大，出水水质稳定，然而一次性投入很大，后期的维护管理费用也很高。农村地区因污水产量小、不稳定且以生活污水为主，水质相对较单一，故在农村地区建立污水厂既浪费资源又不现实。然而，若农村地区的生活污水和人畜排泄物等不经处理直接排入河道、沟渠或是鱼塘，必然导致区域性的水质恶化，严重破坏了农村地区的水环境，直接影响人们的生产和生活。那么，寻找一种简便易行，造价低廉，维护管理方便的水处理装置将对改善我国落后农村地区的水环境面貌意义重大。
发明内容
本实用新型的目的是提供一种适用于农村地区的水处理用简易装置。
本实用新型的技术方案：一种适用于农村污水处理的简易装置，包括水处理反应器，在所述的水处理反应器上设置有进水管、排泥口以及出水水槽，所述的水处理反应器包括壳体以及设置在壳体内的填料层，所述的填料层内设置有蜂窝状填料。
所述的壳体包括底座、混凝土外壁和混凝土盖板，所述的底座设置在混凝土外壁的下端，所述的混凝土盖板设置在混凝土外壁的上端。
在所述的填料层的下端设置有混凝土横梁，在混凝土横梁与填料层之间设置有格网。
所述的填料层设置在进水管的上端。
在所述的填料层设置有扣合结构，该扣合结构包括底盖、定位柱和顶盖，所述的蜂窝状填料套在所述的定位柱上，并固定在顶盖与底盖之间。

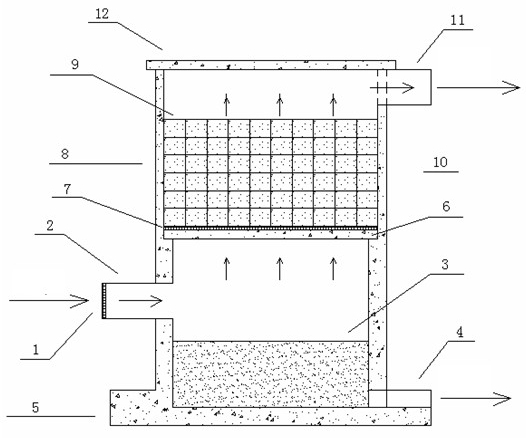

本实用新型一种适用于农村污水处理的简易装置，由进水格栅、进水管、水处理反应器、出水水槽构成。所述进水格栅安装在进水管头部，其作用在于筛除污水中携带的垃圾和较大的颗粒物，所述进水管采用钢筋混凝土管道，它将经过净水格栅处理后的污水导流到水处理反应器中，所述水处理反应器包括底座、混凝土横梁、沉降区、格网、混凝土外壁、填料层和混凝土盖板，污水中的颗粒物在水处理反应器中产生沉降进入沉降区中，后经排泥管排出，沉降后的污水上清液经过格网和填料层，得到净化，净化完成后的水经过出水水槽排出，可用于灌溉、鱼塘或直接排河，所述填料层采用扣合结构固定的蜂窝状填料，该填料及其固定形式能有效促进水处理微生物的挂膜生长，膜中附着多种微生物，污水中的有机物和营养盐正好成为微生物的食物而被分解，水体中剩余的颗粒物质和部分营养盐被吸附和截留到了蜂窝状填料上密集的空隙中，从而对污水起到了很好的处理效果。
所述蜂窝状填料包括蜂窝状柱体及柱状中空，柱状中空在圆柱截面上呈环形分布且与柱体上下截面连通，蜂窝状柱体晾干，在800-1000℃高温下烧结成形，即为所述蜂窝状填料。
所述蜂窝状填料如经济上考虑烧制不便，可回收农用蜂窝煤燃料燃烧后的剩余物作为替代，其来源广泛，造价低廉。
所述蜂窝状填料对污染物吸附效果良好，结构组成简单，对环境无危害，利用结束后可粉碎作为肥料，用于肥田，其肥力持久且高效。
本实用新型是一种适用于农村污水处理的简易装置，该装置对污水中颗粒物具有加速沉降和污泥浓缩功能，此外对水中污染物具有吸附拦截、微生物降解等功能。它尤其适用于农村生活污水的处理、处置。该装置结构简单实用，填料新颖，对污染物吸附拦截效果良好，比表面积大，整体多孔，污水从孔内流过，非常利于微生物的挂膜和生长，此外，该填料来源广泛，造价低廉，处理效果良好，填料利用结束后可粉碎作为肥料，用于肥田，其肥力持久且高效。
本实用新型具有以下优点：
1、本实用新型作为一种水处理装置，能显著改善水质，对水体中的SS、N、P和COD等均具有良好的去除效果。
2、本实用新型的简易装置，构造简单，施工方便，造价低廉，维护管理方便，特别适用于农村地区生活污水的处理。
3、本实用新型的简易装置采用新型的蜂窝状填料，该填料结构组成简单，对环境无毒害，利用结束后无需回用，可直接经粉碎作为肥料，用于肥田，实现了废物回收再利用。
