申请日2012.12.11
公开(公告)日2013.05.15
IPC分类号C02F3/12
摘要
本实用新型提供一种实现污水充分循环利用，防止污染地下水的膜生物反应水处理器。本实用新型包括格栅、调节池，所述的格栅与调节池连通后与MBR膜生物反应器相连，所述的MBR膜生物反应器包括MBR专用膜、曝气管、集水管，所述的MBR专用膜通过支架固定在MBR膜生物反应器内部上半部分，所述的曝气管安装在MBR膜生物反应器的低端。本实用新型出水水质良好稳定;抗负荷冲击能力强，有效处理高浓度有机废水;可拦除大部分致病菌，减少消毒药剂用量。
权利要求书

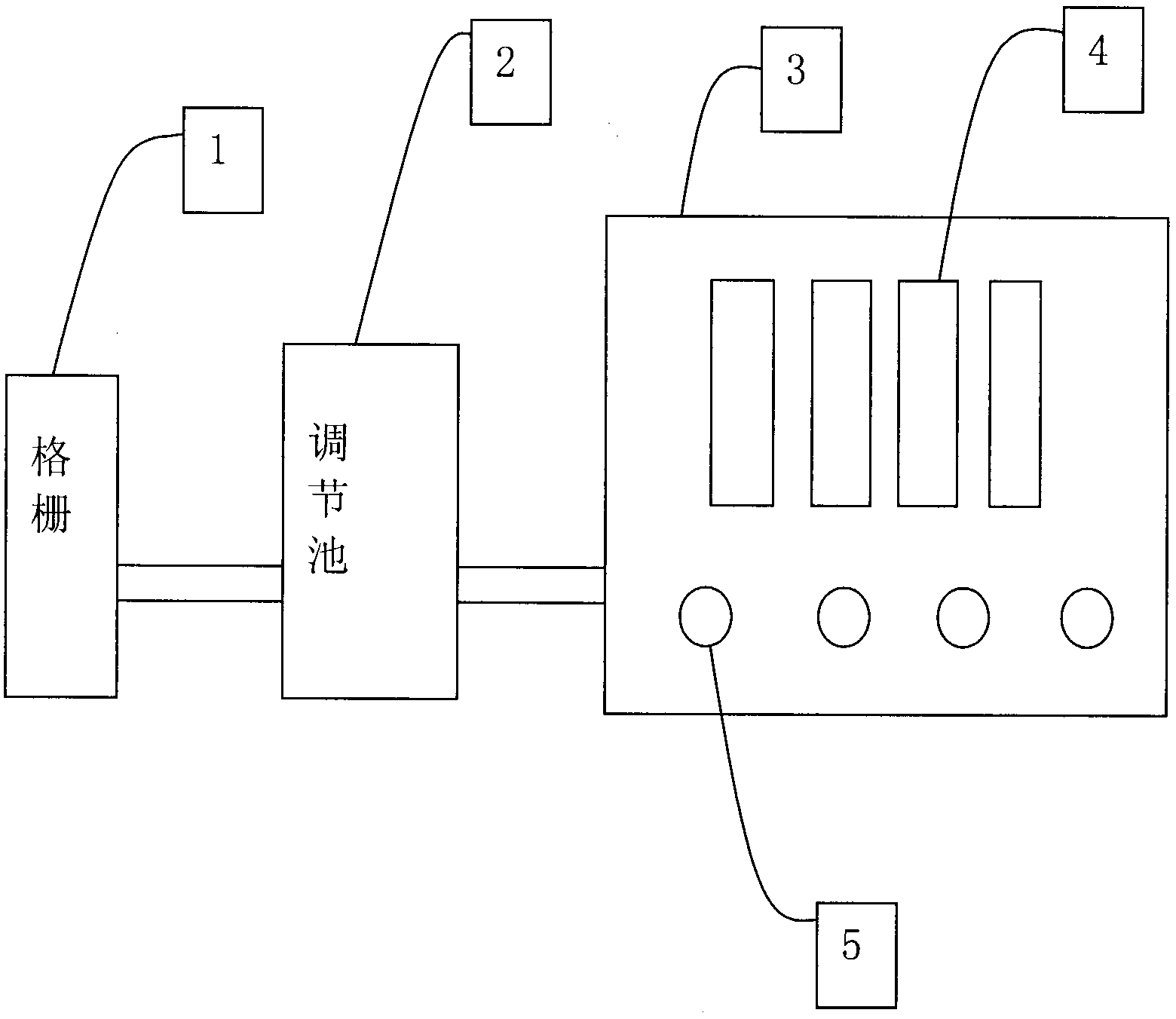

1.一种膜生物反应水处理器，包括格栅、调节池，其特征是：所述的格栅与调节池连通后与MBR膜生物反应器相连，所述的MBR膜生物反应器包括MBR专用膜、曝气管、集水管，所述的MBR专用膜通过支架固定在MBR膜生物反应器内部上半部分，所述的曝气管安装在MBR膜生物反应器的低端。
2.根据权利要求1所述的膜生物反应水处理器，其特征是：所述的MBR专用膜为多层并列排布。
3.根据权利要求1所述的膜生物反应水处理器，其特征是：所述的曝气管为多根，所述的曝气管上有多个不规则排列曝气孔。
说明书
膜生物反应水处理器
技术领域
本实用新型涉及一种水净化处理设备，具体地讲，涉及一种膜生物反应水处理器。
背景技术
中国是一个缺水国家,污水 处理及回用是开发利用水资源的有效措施。污水回用是将城市污水、工业污水通过膜生物反应器等设备处理之后,将其用于绿化、冲洗、补充观赏水体等非饮用目的,而将清洁水用于饮用等高水质要求的用途。国内MBR膜生物反应水处理技术应用的主要进展情况如下：1990—2000年，实验室阶段，小试、中试、示范工程;2000—2003年，每天百吨级的规模，主要用于小区楼宇、工业等领域;2003—2004年，每天千吨级的规模开始应用，主要用于城市污水和工业污水领域;2004—2005年，每天万吨级的规模工程的可行性研究阶段，并为实施做准备;2005—2007年，开始实施每天上万吨级的规模工程的工程设计、建设、运行阶段;2007年—现在，实施十万吨级规模工程的工程设计、建设、运行阶段。由于膜生物反应器(MBR)可对生化反应池内的含泥污水进行高效过滤，可以实现污水分离，一方面，膜可快速戴留了反应池中的微生物，使池中的污泥浓度大大增加，使降解污水的生化反应进行得更迅速彻底，另一方面，由于膜的高过滤精度，出水清撤透明，能得到高质量的产水。该项技术得到广泛应用，而如何更高效提高污水处理能力成为该技术的发展瓶颈所在。
实用新型内容
本实用新型要解决的技术问题是提供一种实现城市污水、工业污水等水资源的充分循环利用，同时防止污水在长距离输送过程中造成污水渗漏，导致污染地下水源膜生物反应水处理器。
本实用新型采用如下技术方案实现发明目的：
本实用新型膜生物反应水处理器，包括格栅、调节池，所述的格栅与调节池连通后与MBR膜生物反应器相连，所述的MBR膜生物反应器包括MBR专用膜、曝气管、集水管，所述的MBR专用膜通过支架固定在MBR膜生物反应器内部上半部分，所述的曝气管安装在MBR膜生物反应器的低端。
作为对本技术方案的进一步限定，所述的MBR专用膜为多层并列排布，MBR专用膜截留槽内的活性污泥与大分子有机物。
作为对本技术方案的进一步限定，所述的曝气管为多根，所述的曝气管上有多个不规则排列曝气孔。
与现有技术相比，本实用新型的优点和积极效果是：MBR专用膜出水水质良好稳定;抗负荷冲击能力强，有效处理高浓度有机废水;悬浮物和浊度接近于零，适合用于中水回收;可拦除大部分致病菌，减少消毒药剂用量;操作运行费用低，低能耗及自动化控制;与传统工艺相比 ，容积负荷高，停留时间短，占地面积小且无沉淀池及过滤单元，无污泥沉降性问题;由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。
