申请日2011.11.02
公开(公告)日2012.06.20
IPC分类号G01N1/31; G01N33/36
摘要
本发明涉及一种湿水处理测试仪，该测试仪具有自动加液装置和自动浸压装置。所述自动浸压装置包括：安装到基座的振动器(21)，用于产生往复震荡;连接到振动器的传动件(23)，用于传递振动器的震荡;安装到传动件的浸压件(24)，用于浸压试样盒内的试样。所述自动加液装置包括：计量泵(31)，用于抽取试液;安装到计量泵的管路(35)，用于输送所述计量泵(31)抽取的试液;安装到管路(35)末端的加液管(37)，用于向试样盒输送试液，所述加液管(37)安装到所述自动浸压装置，浸压件(24)在振动器的传动件(23)带动下可沿加液管(37)上下自由滑动。本发明提供的湿水处理测试仪减轻了操作人员的负担，尤其适合批量、长时间的操作。
权利要求书
1.一种湿水处理测试仪，包括基座(10)和试样盒(18)，其特征在于， 还包括自动浸压装置，所述自动浸压装置包括：
安装到基座的振动器(21)，用于产生往复震荡;
连接到振动器的传动件(23)，用于传递振动器的震荡;
安装到传动件的浸压件(24)，用于浸压试样盒内的试样。
2.根据权利要求1所述的湿水处理测试仪，其特征在于，所述基座包括一 导轨(26)，所述自动浸压装置通过一滑动装置(27)安装到所述导轨(26)， 以沿着所述导轨移动。
3.根据权利要看2所述的湿水处理测试仪，其特征在于，所述湿水处理测 试仪还包括伺服电机(28)和传动装置(29)，所述伺服电机(28)通过所述传 动装置(29)控制所述自动浸压装置，使所述自动浸压装置沿着所述导轨(26) 移动。
4.根据权利要看2所述的湿水处理测试仪，其特征在于，所述湿水处理测 试仪还包括控制装置(13)，所述控制装置(13)安装到所述基座(10)，用于 控制所述自动浸压装置。
5.根据权利要求1所述的湿水处理测试器，其特征在于，所述传动件(23) 安装有两个以上的浸压件(24)，所述两个以上的浸压件排成一行或者多行。
6.根据权利要求1所述的湿水处理测试仪，其特征在于，所述湿水处理测 试仪还包括用于向试样盒输送试液的加液管(37)，所述加液管(37)安装到所 述自动浸压装置，浸压件(24)在振动器的传动件(23)带动下可相对于加液 管(37)上下移动。
7.根据权利要求6所述的湿水处理测试仪，其特征在于，所述浸压件(24) 套设到所述加液管(37)，可相对于所述加液管(37)进行往复震荡。
8.根据权利要求7所述的湿水处理测试仪，其特征在于，所述加液管(37) 的端部安装有限位块(39)，用于防止所述浸压件(24)脱离所述加液管(37)。
9.根据权利要求1所述的湿水处理测试仪，其特征在于，所述湿水处理测 试仪还包括自动加液装置，所述自动加液装置包括：
计量泵(31)，用于抽取试液;
安装到计量泵的管路(35)，用于输送所述计量泵(31)抽取的试液;
安装到管路(35)末端的加液管(37)，用于向试样盒输送试液，所述加液 管(37)安装到所述自动浸压装置并与浸压件(24)相邻。
10.根据权利要求9所述的湿水处理测试仪，其特征在于，所述管路(35) 的一部分安装到拖链(36)。
11.一种湿水处理测试仪，包括基座(10)和试样盒(18)，其特征在于， 还包括自动加液装置，所述自动加液装置包括：
计量泵(31)，用于抽取试液;
安装到计量泵的管路(35)，用于输送所述计量泵(31)抽取的试液;
安装到管路(35)末端的加液管(37)，用于向试样盒输送试液。
12.根据权利要看11所述的湿水处理测试仪，其特征在于，所述基座包括 一导轨(26)，所述加液管(37)通过一滑动装置(27)安装到所述导轨(26)， 以沿着所述导轨移动。
13.根据权利要求12所述的湿水处理测试仪，其特征在于，所述湿水处理 测试仪还包括伺服电机(28)和传动装置(29)，所述伺服电机(28)通过所述 传动装置(29)控制所述加液管(24)，使所述加液管沿着所述导轨(26)移动。
说明书
湿水处理测试仪
【技术领域】
本发明涉及测试仪器，尤其涉及一种湿水处理测试仪。
【背景技术】
纺织品的检验过程中，有多项标准涉及湿水处理。在湿水处理中，需要把 测试样品浸泡在试液中，并对测试样品进行浸压处理。目前，通常是通过手工 的方式往试样盒输送试液，然后将样品放入试样盒，然后通过手工的方式对样 品进行浸压、拍击预定的次数或时间。整个过程需要耗费大量的人力，效率低。 此外，单调、重复性的拍击，容易导致人员肢体疲劳，甚至引起诱发职业病。
【发明内容】
本发明的一个目的提供一种能够适用于湿水处理的、能够自动浸压的测试 仪。为此，本发明提供的湿水处理测试仪包括基座、试样盒以及自动浸压装置， 所述自动浸压装置包括：安装到基座的振动器，用于产生往复震荡;连接到振 动器的传动件，用于传递振动器的震荡;安装到传动件的浸压件，用于浸压试 样盒内的试样。
本发明的一种改进是，所述基座包括一导轨，所述自动浸压装置通过一滑 动装置安装到所述导轨，以沿着所述导轨移动。
本发明的一种改进是，所述湿水处理测试仪还包括伺服电机和传动装置， 所述传动装置连接所述伺服电机和所述自动浸压装置，所述伺服电机通过所述 传动装置驱动所述自动浸压装置，使自动浸压装置沿着导轨移动，并控制自动 浸压装置的移动距离。
本发明的一种改进是，所述振动器为直线振动器，所述滑动装置为安装到 导轨的滑块，所述传动装置为同步带。
本发明的一种改进是，所述湿水处理测试仪还包括控制装置，所述控制装 置安装到所述基座用于控制所述自动浸压装置。
本发明的一种改进是，所述传动件安装有两个以上的浸压件，所述两个以 上的浸压件排成一行或者多行。
本发明的一种改进是，所述湿水处理测试仪还包括用于向试样盒输送试液 的加液管，所述加液管安装到所述自动浸压装置并与浸压件相邻，浸压件(24) 在振动器的传动件(23)带动下可相对于加液管(37)上下移动。
本发明的一种改进是，所述浸压件套设到所述加液管，可相对于所述加液 管进行往复震荡。
本发明的一种改进是，所述加液管的端部安装有限位块，用于防止所述浸 压件脱离所述加液管。

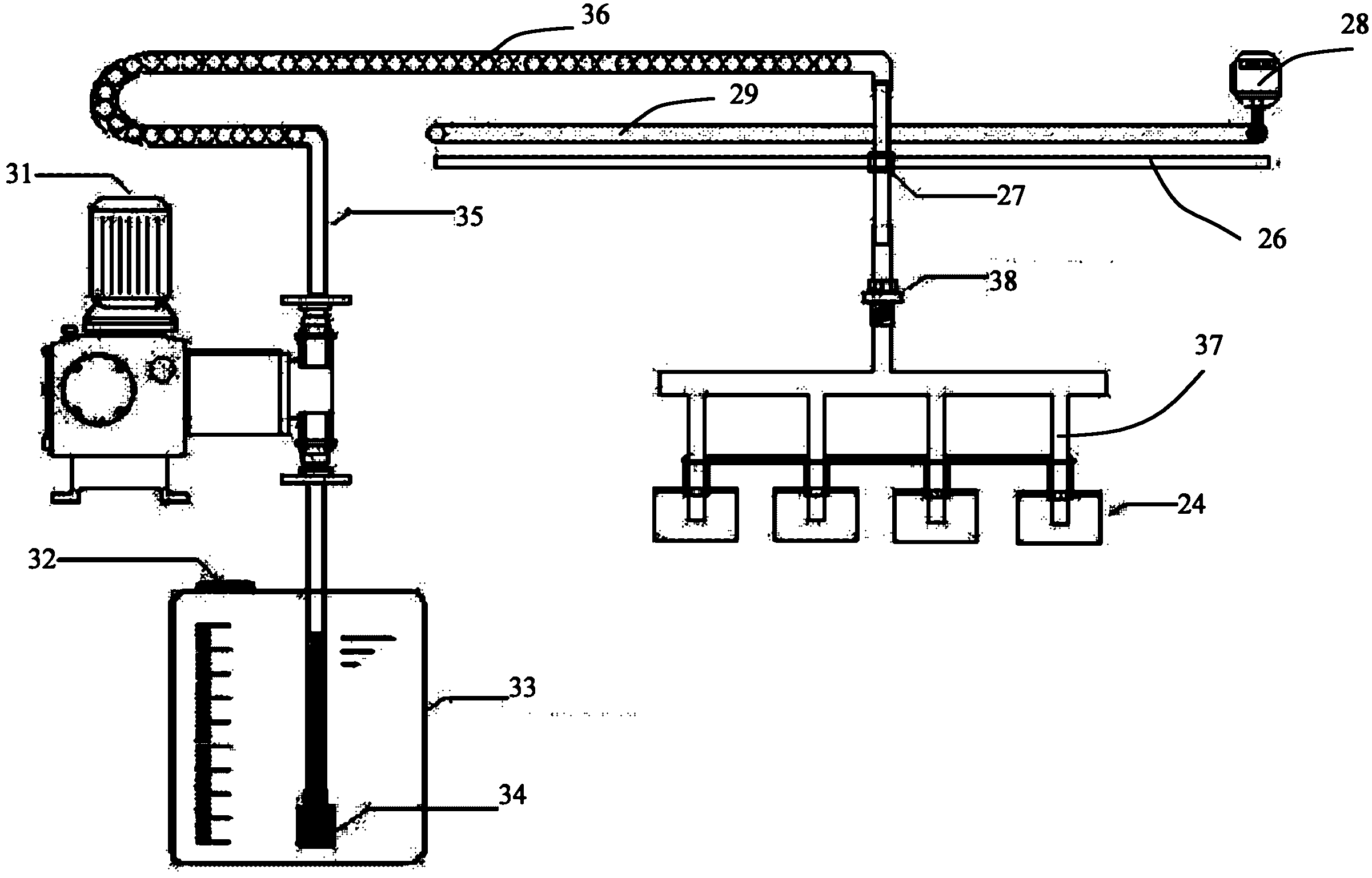

本发明的一种改进是，所述湿水处理测试仪还包括自动加液装置，所述自 动加液装置包括：计量泵，用于抽取试液;安装到计量泵的管路，用于输送所 述计量泵抽取的试液;安装到管路末端的加液管，用于向试样盒输送试液，所 述加液管安装到所述自动浸压装置并与浸压件相邻。
本发明的一种改进是，所述管路的一部分安装到拖链以便于移动。
本发明的一个目的提供一种能够适用于湿水处理的、能够自动加液的测试 仪。为此，本发明提供的湿水处理测试仪包括基座、试样盒和自动加液装置， 所述自动加液装置包括：计量泵，用于抽取试液;安装到计量泵的管路，用于 输送所述计量泵抽取的试液;安装到管路末端的加液管，用于向试样盒输送试 液。
本发明的一种改进是，所述基座包括一导轨，所述加液管通过一滑动装置 安装到所述导轨，以沿着所述导轨移动。
本发明的一种改进是，所述湿水处理测试仪还包括伺服电机和传动装置， 所述伺服电机通过所述传动装置驱动所述加液管，使加液管沿着导轨移动，并 控制所述加液管的移动距离。
本发明提供的湿水处理测试仪包括自动加液装置和/或自动浸压装置，自动 加液装置能够自动地、定量地向试样盒内添加预定量的试剂，自动浸压装置能 够自动地安装预设频率、次数浸压试样盒内的试样，减轻了操作人员的负担， 尤其适合批量、长时间的操作。
