申请日2011.11.02
公开(公告)日2012.06.20
IPC分类号C02F11/18
摘要
一种用于污泥加热杀菌的矩形截面管道，其上端管口朝向上方，为污泥入口，直管段为对污泥进行加热杀菌处理的污泥通道主体，污泥通道主体与水平面的夹角α=0-15°，下端管口朝向下方，安装有控制闸门，为污泥出口。本实用新型之用于污泥加热杀菌的管道，封闭式作业，过程无臭味;可通过污泥出口处的控制闸门控制污泥流量。
权利要求书
1. 一种用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道的上端管口朝向上方，为污泥入口，直管段为对污泥进行加热杀菌处理的污泥通道主体，污泥通道主体与水平面的夹角α=0-15°，下端管口朝向下方，安装有控制闸门，为污泥出口。
2.根据权利要求1所述的用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道直管段的矩形截面宽度为0.3-1.5m。
3.根据权利要求1或2所述的用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道长度3-12m。
4.根据权利要求1或2所述的用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道直管段的内空高度0.01-0.2m。
5.根据权利要求1或2所述的用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道用材为PP板或四氟板。
6.根据权利要求1或2所述的用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道矩形截面侧边为直线或弧线。
7.根据权利要求2所述的用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道直管段的矩形截面宽为0.5-1.4m。
8.根据权利要求3所述的用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道长度为4-10m。
9.根据权利要求4所述的用于污泥加热杀菌的矩形截面管道，其特征在于，所述管道直管段的内空高度0.02-0.10m。
说明书
一种用于污泥加热杀菌的矩形截面管道
技术领域
本实用新型涉及一种污泥处理设备，尤其是涉及一种用于污泥加热杀菌用的矩形截面管道。
背景技术
随着我国经济的不断发展，工业与城市污水的量越来越大，进入污水处理厂的污水经处理后，变成清水对外排放，但留下了污泥，因此产生的污泥量也日益增多。当前，除少量的污泥被综合利用外，越来越多的污泥被运往垃圾填埋场填埋，但污泥中存在有大量微生物，这些微生物繁殖会产生臭气，散发至空气中，对环境产生严重的二次污染。
国内现有对污泥进行加热杀菌工艺，采用敞开式带式输送，加热过程有不良气味外散，同时热量损失大，效率低。
实用新型内容
本实用新型要解决的技术问题是，提供一种用于污泥加热杀菌的矩形截面管道，污泥流经该管道，通过外加热源对污泥加热至设定温度，可以对污泥进行快速杀菌除臭，从而减少、避免污泥对环境产生的二次污染，加热杀菌过程能量损失小，效率高，工作环境无不良气味。

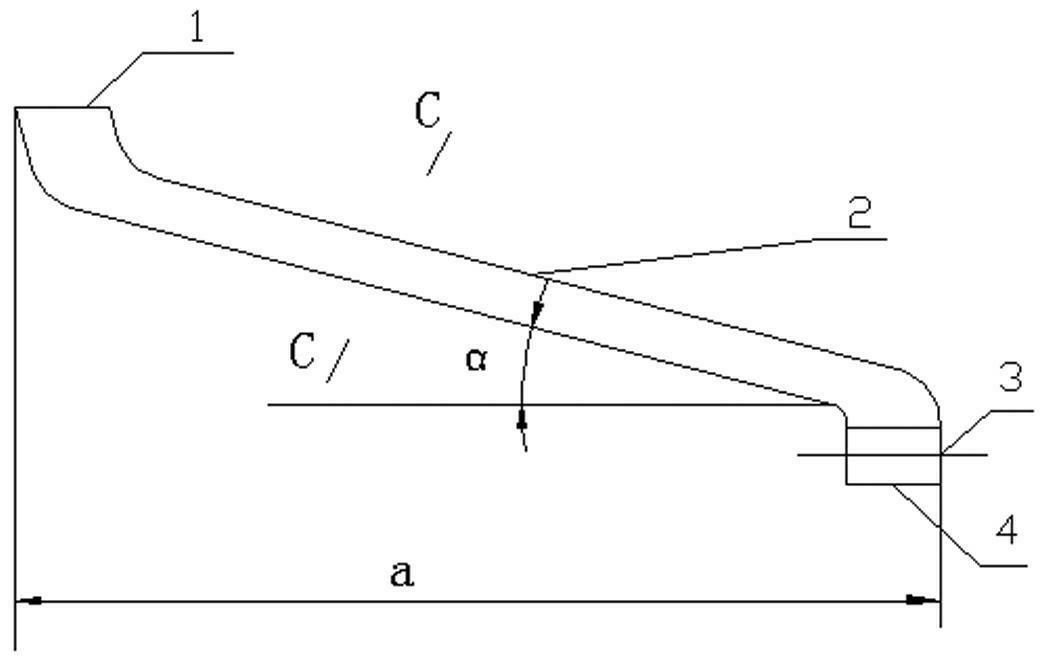

本实用新型解决所述技术问题所采用的技术方案是，一种用于污泥加热杀菌的矩形截面管道，所述管道的上端管口朝向上方，为污泥入口，直管段为对污泥进行加热杀菌处理的污泥通道主体，污泥通道主体与水平面的夹角α=0-15°，下端管口朝向下方，安装有控制闸门，为污泥出口。
进一步，所述矩形截面管道直管段的宽度优选0.3-1.5m;更优选0.5-1.4m。
进一步，所述矩形截面管道直管段的内空高度优选0.01-0.2m;更优选0.02-0.1m。
进一步，管道长度优选3-12m;更优选4-10m。
进一步，所述矩形截面管道用材优选PP板或四氟板。
进一步，所述矩形截面管道侧边可为直线，也可为弧线。
矩形截面管道的外设加热器可以为微波加热器、红外线加热器或蒸汽加热器，安装于通道主体即直管段。
污泥在管内的流速通过出口的控制阀门控制。
工作过程：
启动外设的加热器，污泥从矩形截面管道的污泥入口进入，通过通道主体，被加热杀菌，然后经安装有控制闸门的污泥出口排出。
本实用新型之用于污泥加热杀菌的矩形截面管道，封闭式作业，过程无臭味;可通过污泥出口处的控制闸门控制污泥流量。加热杀菌过程能量损失小，效率高，工作环境无不良气味。
