申请日2011.10.21
公开(公告)日2012.06.13
IPC分类号A01K63/04
摘要
本实用新型公开了循环水养殖水处理系统中的初级过滤装置，是在微滤机前修建一初级滤水池，池内安装一用不锈钢条焊制的圆柱接圆锥形滤水网架，其外套装200目筛绢网。其原理是利用200目筛绢网过滤收集100μm以上的固体颗粒物，颗粒物在自身重力的作用下，沉降到位于滤水器底部的集污池内，沿污水导管排出。与现有的直接应用微滤机相比，本装置不仅解决了微滤机的筛网孔易堵塞问题，提高了微滤机的使用效能，为后续工艺如微滤机和泡沫分离器的效能发挥打下良好的基础，而且设施简单，筛绢网换洗方便。
权利要求书
1.一种循环水养殖水处理系统中的初级过滤装置，其特征是在微滤机前修建一初级滤水池，池内安 装一用不锈钢条焊制的圆柱接圆锥体滤水网架，其外套装200目筛绢网。
说明书
循环水养殖水处理系统中的初级过滤装置
【技术领域】
本实用新型属循环水养殖水处理技术领域，涉及一种应用于工厂化养殖循环水处理中的初级滤水装 置。
【背景技术】
工厂化水产养殖中，循环水处理系统是可持续发展的关键，它是由循环水泵、微滤机、泡沫分离机、 生物包、消毒装置、增氧装置等构成的。在此系统中，微滤机起到将水体中的固体颗粒物与水分离的作用。 固体颗粒物主要由粪便、残饵和细菌生物团三部分组成，其粒径0.1～200μm之间，其中，大于100μm 的占固体颗粒物总量的60%。
目前使用的微滤机是以孔眼细小的不锈钢丝网(80～300目筛网)作过滤介质，其可通过筛滤去除水中 在50μm～180μm的固体颗粒物。微滤机具有占地少，水头损失小，不加药剂，安装操作简易等优点。一 般为减少对后续的泡沫分离机的负担，多安装可过滤50μm以上的300目筛网。但当进行工厂化养殖，水 质条件都比较差，水中的大量占60%的大于100μm的固体颗粒物会很快把微滤机的滤网孔堵塞，流速降 低。虽有的微滤机具自动清洗功能，但其效果普遍较差。也就是说，使用微滤机存在易堵塞问题。
【发明内容】
本实用新型的目的是，设计一种能够减轻微滤机负担，对水质进行预处理，能够过滤占60%的大于 100μm的固体颗粒物的初级装置，以解决上述问题。

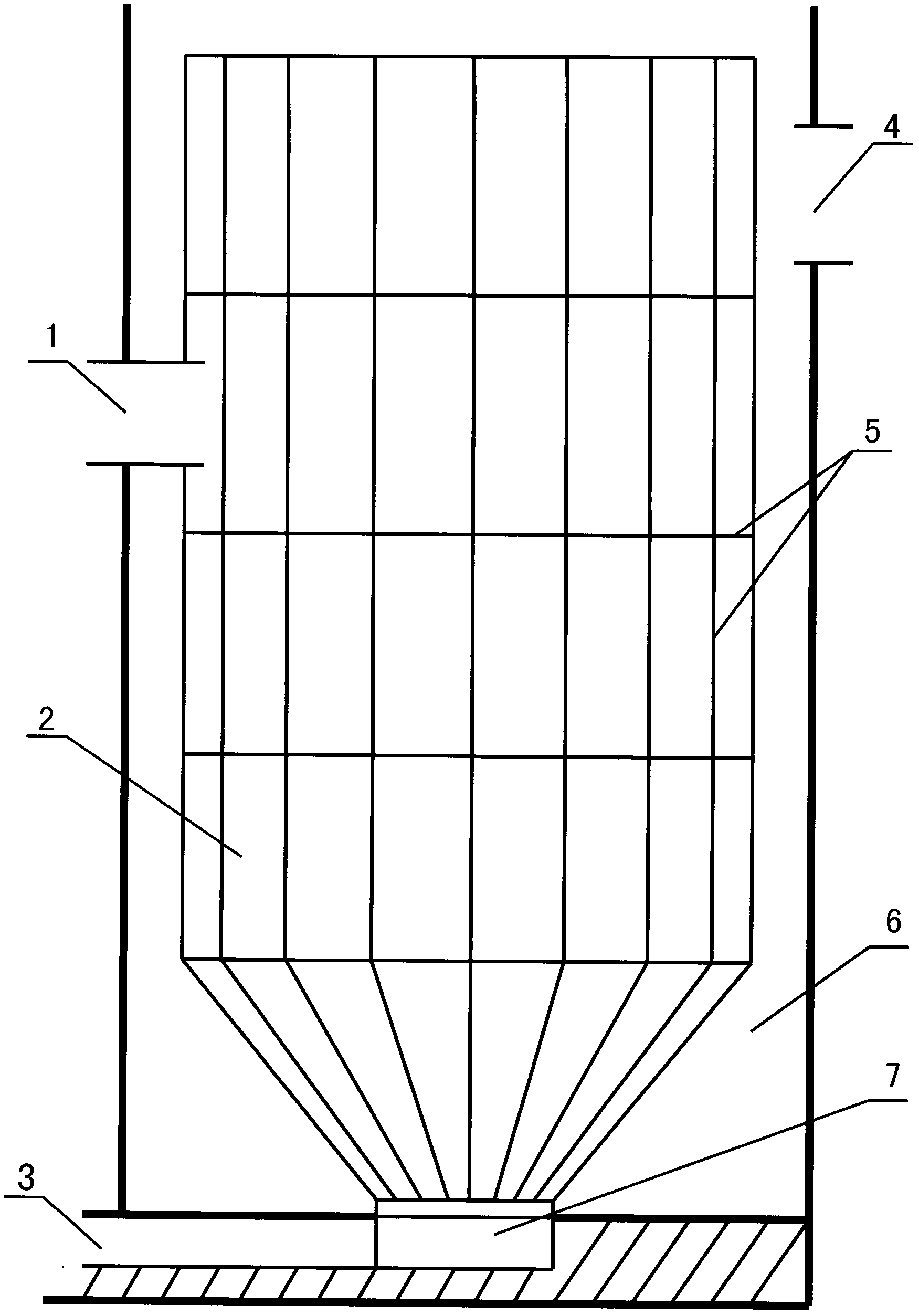

本实用新型是通过如下方法实现的：在微滤机前修建一初级滤水池，池内安装一用不锈钢条焊制的圆 柱接圆锥形滤水网架，其外套装200目筛绢网。
本实用新型的有益效果是：通过运行本装置，可过滤并收集大于100μm的固体颗粒物，占颗固体粒 物总量的60%。与现有的直接应用微滤机相比，本装置不仅解决了微滤机的筛网孔易堵塞问题，提高了微 滤机的使用效能，为后续工艺如微滤机和泡沫分离器的效能发挥打下良好的基础，而且设施简单，筛绢网 换洗方便。
