申请日2011.10.21
公开(公告)日2012.07.04
IPC分类号C02F9/14; C02F1/461; C02F1/52
摘要
本实用新型公开了一种发制品废水的处理装置，其中格栅井的进口与发制品废水出口联接，格栅井的出口与集水井入口联接，集水井出口与曝气调节池联接，曝气调节池出水口与毛发过滤器联接，毛发过滤器出水口与混凝池进水口联接，混凝池出水口与絮凝池进水口联接，絮凝池出水口与初沉池进水口联接，初沉池出水口与电解机进水口联接，电解机出水口与水解酸化池进水口联接，水解酸化池出水口与缺氧池进水口联接，缺氧池出水口与好氧池进水口联接，好氧池出水口与硝化池进水口联接，硝化池出水口与二沉池进水口联接，二沉池出水口与污水排放管道联接。通过上述各装置有序配合能保证发制品废水处理后能达到《污水综合排放标准》(GB8978-1996)一级排放标准。
权利要求书
1.一种发制品废水的处理装置，其特征在于它包括：格栅井、集水井、曝气调节池、毛发过滤器、混凝池、絮凝池、初沉池、电解机、水解酸化池、缺氧池、好氧池、硝化池、二沉池、污泥池和污泥脱水装置;所述的格栅井的进口与发制品废水出口联接，格栅井的出口与集水井入口联接，集水井出口与曝气调节池联接，曝气调节池出水口与毛发过滤器联接，毛发过滤器出水口与混凝池进水口联接，混凝池出水口与絮凝池进水口联接，絮凝池出水口与初沉池进水口联接，初沉池出水口与电解机进水口联接，电解机出水口与水解酸化池进水口联接，水解酸化池出水口与缺氧池进水口联接，缺氧池出水口与好氧池进水口联接，好氧池出水口与硝化池进水口联接，硝化池出水口与二沉池进水口联接，二沉池出水口与污水排放管道联接;初沉池和二沉池的污泥出口与污泥池联接，污泥池和污泥脱水装置之间设有污泥泵;污泥脱水装置的出水口回流至集水井。
2.如权利要求1所述的一种发制品废水的处理装置，其特征在于：所述曝气调节池、混凝池和絮凝池上还分别设有pH调节剂加药装置、絮凝剂加药装置、混凝剂加药装置。
3.如权利要求1所述的一种发制品废水的处理装置，其特征在于：所述处理装置还包括一使好氧池的混合液回流至缺氧池的混合液回流泵。
4.如权利要求1所述的一种发制品废水的处理装置，其特征在于：所述电解机的阳极为金属或石墨电极，所述电解机的阴极为铁阴极、铝阴极、不锈钢阴极、镍阴极、钛或锌阴极,且所述阳极和阴极表面均覆盖有纳米级贵金属氧化物。
说明书
一种发制品废水的处理装置
技术领域
本实用新型涉及环境工程领域，特别是指一种发制品废水的处理装置，经过处理的废水能达到《污水综合排放标准》(GB8978-1996)一级排放标准。
背景技术
假发制品(俗称发制品或档发)是以人体的毛发、动物毛发和化纤为原料，通过酸洗、水洗、脱色、染色和整洗等工艺制成。假发制品生产过程中产生的废水俗称发制品废水或档发废水，来源主要有：蚀酸工序产生的含酸废水，即用硫酸浸泡头发上的油脂、污物，然后用氨中和、冲洗所排放的废水;染色废水，即头发用强碱、高温染色后，从染色槽中倾倒出的高碱带色废水;洗发废水，头发染色后用清水冲洗头发上的附色，然后再用洗发剂和柔软剂清洗、处理所排放的废水;车间冲洗废水和生活污水。因此发制品废水含有油脂、强氧化剂、染料、发胶、表面活性剂和柔软剂等，具有有机物浓度高、色度深、成分复杂、可生化性差和水质水量波动大等特点，废水常见水质指标如表1。
表1发制品废水原水水质情况
项目 指标 项目 指标 CODCr 500～1500mg/L 色度(稀释倍数) 300～500倍 BOD5 130～380mg/L SS 100～500mg/L 氨氮 90～300 mg/L pH值 4.0～8.0
由表1可知，发制品废水原水水质主要表现为：
1)氨氮浓度高，因发制品生产过程中加入大量氨水导致废水中含有大量无机氨;
2)色度高，因发制品生产过程中加入大量染料，导致废水中含有大量有色染料;
3) 成份复杂，可生化性差，发制品生产过程中会投加大量的NaC1O、H2SO4(浓)、H2O2、NaS203、焦磷酸钠、氨水、表面活性剂和无机助剂，同时人体毛发在加工过程中会脱落发胶、油脂、胶蛋白和维生素等。
综上所述，发制品工业用水量多，废水排放量大，污染物种类多、成分复杂，为了减少排放的污染，现有的发制品废水在排放前必须经过处理。目前，国内外对发制品废水的处理主要有物理法、化学法和生化法三大类。物理法主要有吸附(气浮)法、膜分离法、超声波气振法、蒸馏法等方法;化学法主要包括化学混凝法、化学氧化法、光化学催化氧化法、电化学法等方法。生化法主要包括厌氧法和好氧法等。目前发制品废水多采用物化与生化组合的处理方法，主要包括曝气调节、毛发过滤、絮凝、沉淀、水解酸化、好氧以及二次沉淀等步骤。但是，由于发制品废水含有油脂、强氧化剂、染料、发胶、表面活性剂和柔软剂等，具有有机物浓度高、色度深、成分复杂、可生化性差和水质水量波动大等特点，现有的处理方法存在处理效果差，排放废水的氨氮、色度、CODCr不达标，处理费用高等缺陷。
实用新型内容
本实用新型的目的是针对现有的发制品废水存在化学药剂消耗多、污泥排放量大、处理后废水排放不达标等缺点，提供一种高氨氮去除率、高色度去除率和高CODCr去除率、化学药剂消耗少、产生污泥少、处理比较彻底的发制品废水的处理装置。
本实用新型的技术方案如下：

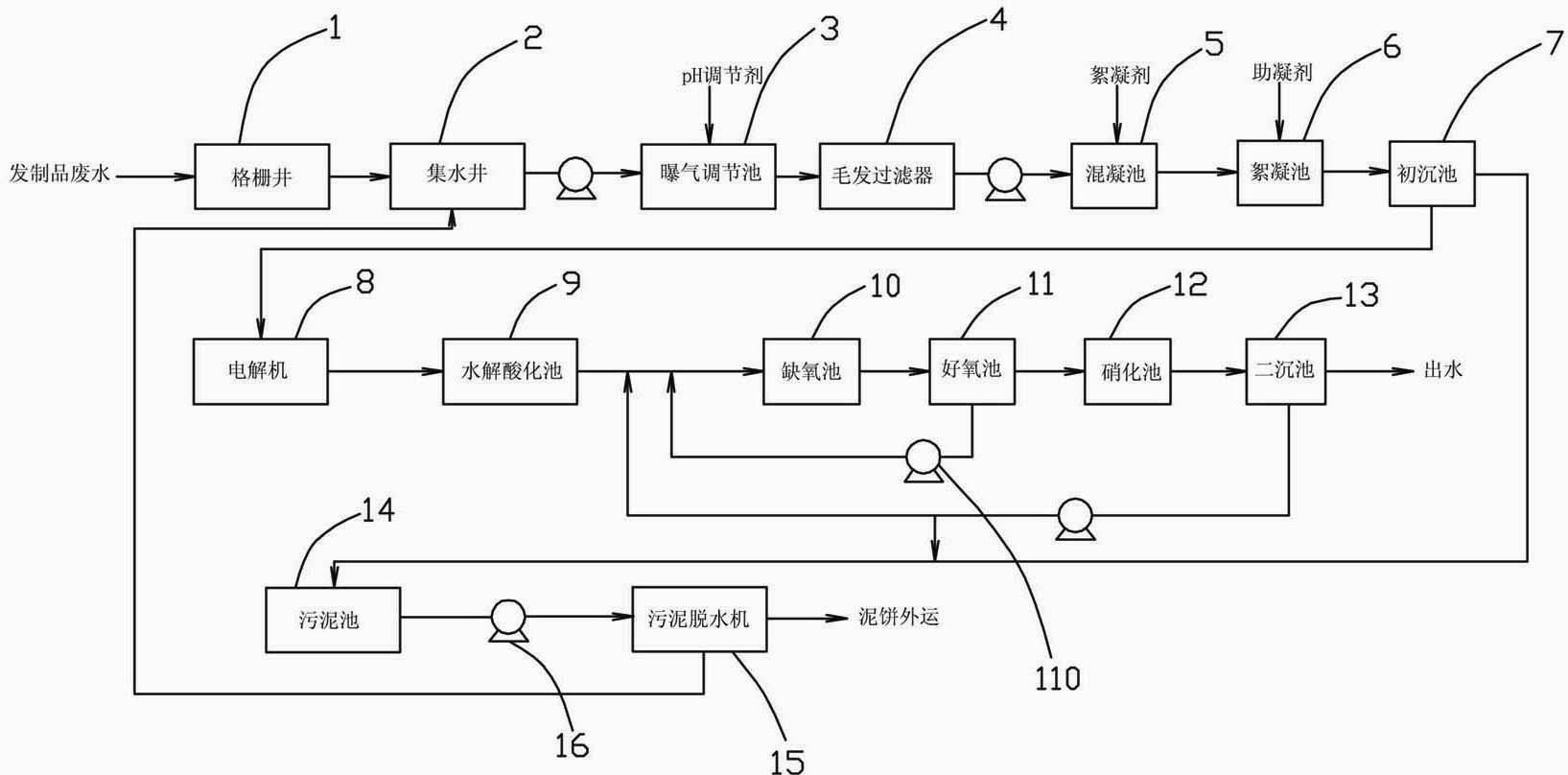

一种发制品废水的处理装置，它包括：格栅井、集水井、曝气调节池、毛发过滤器、混凝池、絮凝池、初沉池、电解机、水解酸化池、缺氧池、好氧池、硝化池、二沉池、污泥池和污泥脱水装置;所述的格栅井的进口与发制品废水出口联接，格栅井的出口与集水井入口联接，集水井出口与曝气调节池联接，曝气调节池出水口与毛发过滤器联接，毛发过滤器出水口与混凝池进水口联接，混凝池出水口与絮凝池进水口联接，絮凝池出水口与初沉池进水口联接，初沉池出水口与电解机进水口联接，电解机出水口与水解酸化池进水口联接，水解酸化池出水口与缺氧池进水口联接，缺氧池出水口与好氧池进水口联接，好氧池出水口与硝化池进水口联接，硝化池出水口与二沉池进水口联接，二沉池出水口与污水排放管道联接;初沉池和二沉池的污泥出口与污泥池联接，污泥池和污泥脱水装置之间设有污泥泵;污泥脱水装置的出水口回流至集水井。
所述曝气调节池、混凝池和絮凝池上还分别设有pH调节剂加药装置、絮凝剂加药装置、混凝剂加药装置。
所述处理装置还包括一使好氧池的混合液回流至缺氧池的混合液回流泵。
所述电解机的阳极为金属或石墨电极，所述电解机的阴极为铁阴极、铝阴极、不锈钢阴极、镍阴极、钛或锌阴极，且所述阳极和阴极表面均覆盖有纳米级贵金属氧化物。
如上所述，经过上述各装置时的处理效果如表2。
表2 各装置的处理效果
注：括号内的为去除率。
由上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：
(1)絮凝剂的用量减少1/2～3/5，减少单位产品化学药剂的消耗和节约药剂成本;
(2)污泥的排放量减少1/2～3/5，大幅度减少污泥处理成本;
(3)通过上述各装置有序配合能保证发制品废水处理后的达到《污水综合排放标准》(GB8978-1996)一级排放标准。
(4)纳米催化电解机采用表面覆盖有具有良好催化效果晶粒为15～32nm的纳米催化涂层的惰性电极作阳极，阳极不消耗，成本低，电效率高，吨废水处理消耗的电能大幅度减少，对废水CODCr、氨氮、 悬浮物、色度去除率更高。
