申请日2011.11.01
公开(公告)日2012.06.27
IPC分类号C02F11/18
摘要
一种用于污泥加热杀菌的拼装式管道，其包括至少三条单通道管，其中包括一条左侧管，一条右侧管，至少一条中间管;各单通道管通过螺栓拼接为一个整体，并安装于外部支架上;单通道管上端为污泥入口，中间直管段为通道主体，下端为污泥出口;各单通道管的通道主体与水平面的夹角为α=0-15°;各单通道管的出口端设有法兰。本实用新型的优点在于：(1)单通道管可以标准化，设备大小的确定仅需根据流量大小确定中间管条数;(2)与整条宽截面管道比较，拼装式管道的运输、安装、维护方便;(3)拼装管各管内污泥流速易于控制流量均匀。
权利要求书
1. 一种用于污泥加热杀菌的拼装式管道，其特征在于，包括至少三条单通道管，其中包括左侧管、右侧管、至少一条中间管;各单通道管通过螺栓拼接为一个整体，并安装于外部支架上;每条单通道管上端为污泥入口，中间直管段为通道主体，下端为污泥出口;各单通道管的通道主体与水平面的夹角为α=0-15°;各单通道管的出口端设有法兰。
2.如权利要求1所述的用于污泥加热杀菌的拼装式管道，其特征在于，所述单通道管的管内径为20-150mm;长度为3-12m。
3.如权利要求1或2所述的用于污泥加热杀菌的拼装式管道，其特征在于，所述管道为PP管或四氟管。
4.如权利要求1或2所述的用于污泥加热杀菌的拼装式管道，其特征在于，所述单通道管为圆管或方管。
5.如权利要求3所述的用于污泥加热杀菌的拼装式管道，其特征在于，所述PP管或四氟管为圆管或方管。
说明书
一种用于污泥加热杀菌的拼装式管道
技术领域
本实用新型涉及一种污水处理设备，尤其是涉及一种用于污泥加热杀菌的拼装式管道。
背景技术
进入污水处理厂的污水经处理后，变成清水对外排放，但留下了污泥。
随着我国经济不断的发展，工业与城市污水的量也越来越大，因此，产生的污泥量也日益增多。当前，除少量的污泥被综合利用外，越来越多的污泥被运往垃圾填埋场填埋，但污泥中存在有大量微生物，这些微生物繁殖会产生臭气，散发至空气中，对环境产生严重的二次污染。
实用新型内容
本实用新型的目的在于提供一种用于污泥加热杀菌的拼装式管道，污泥流过该管道，通过外加热源对污泥均匀加热至设定温度，可以对污泥进行快速杀菌除臭，从而减少、避免污泥对环境产生的二次污染。

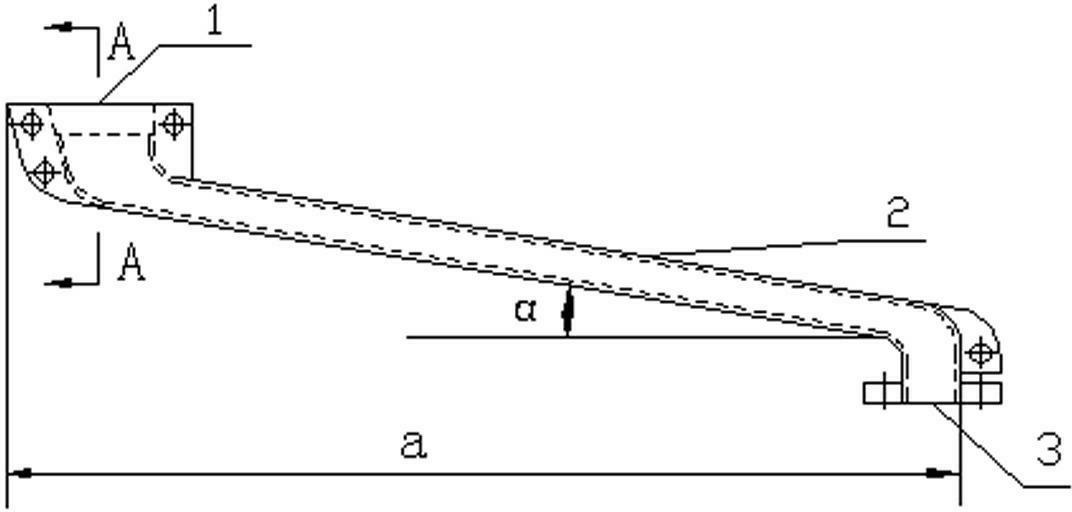

本实用新型的技术方案是：一种用于污泥加热杀菌的拼装式管道，包括至少三条单通道管，其中包括左侧管、右侧管、至少一条中间管;各单通道管通过螺栓拼接为一个整体，并安装于外部支架上;每条单通道管上端为污泥入口，中间直管段为通道主体，下端为污泥出口;各单通道管的通道主体与水平面的夹角为α=0-15°;中间管的具体条数根据污泥流量大小选定;各单通道管的出口端设有法兰，以便与出口阀相连。
进一步，所述单通道管的管内径b优选20-150mm;长度a优选3-12m。
进一步，所述管道优选PP管或四氟圆管或方管。
外加加热器可以为微波加热器、红外线加热器或蒸汽加热器。
污泥在管内的流速可通过外设的出口阀门控制。
本实用新型的优点在于：(1)单通道管可以标准化，设备大小的确定仅需根据流量确定中间管条数;(2)与整条宽截面管道比较，拼装式管道的运输、安装、维护方便;(3)拼装管各管内污泥流速易于控制流量均匀。
