申请日2011.11.01
公开(公告)日2012.07.25
IPC分类号C02F1/44
摘要
本实用新型公开了一种RO反渗透纯水机排放废水回收系统，它包括纯水机、水泵、废水收集容器、电磁阀、逆止阀、水位控制器。所述的水泵出口通过管道分别与纯水机的进口、市政水源连接，水泵的进口通过管道分别与水源、废水收集容器连接，纯水机的排水口通过管道与废水收集容器连接;在各连通管道上根据需要安装有电磁阀或逆止阀。由于本实用新型在水泵进、出口处分别设有电磁阀，这些电磁阀是根据废水收集容器的水位状况进行工作的，实现废水收集容器的排水和补水，工作可靠，结构简单。
权利要求书
1.一种RO反渗透纯水机排放废水回收系统，其特征在于：它包括纯水机、水泵、废水收集容器、电磁阀、逆止阀;所述的水泵出口通过管道分别与纯水机的进口、市政水源连接，水泵的进口通过管道分别与市政水源、废水收集容器连接，纯水机的排水口通过管道与废水收集容器连接;在连通水泵出口与纯水机的管道上安装一电磁阀，在连通水泵出口与市政水源的管道上安装一电磁阀和一逆止阀，在连通水泵进口与市政水源的管道上安装一电磁阀，在连通水泵进口与废水收集容器的管道上安装一逆止阀。
2.根据权利要求1所述的RO反渗透纯水机排放废水回收系统，其特征在于：所述的废水收集容器设有水位控制器。
说明书
RO反渗透纯水机废水回收系统
技术领域
本实用新型涉及一种净水设备，特别是涉及一种RO反渗透纯水机废水(废水)回收系统。
背景技术
RO反渗透净水原应用于太空领域，现转化为民用技术，迄今为止是世界上公认的最安全健康、净化率最高的水处理方式。但是至从世界上第一台RO反渗透纯水机诞生至今几十年光景，RO反渗透纯水机因技术特性一直无法解决需排出废水的现实问题，“费水”问题一直困扰着其在民用领域的发展步伐和发展空间。
近几年来，虽有制造商发明了RO反渗透纯水机零排放技术，但在实用过程中均出现以下问题：
1、 实用性不强，不够人性化。
如：某技术是打开自来水龙头使用生活用水时，机器才开始启动制水，此时制水产生的废水随自来水原水一道，共同成为生活用水流出，以此实现“无废水”的目的。当自来水龙头被关闭时，该RO反渗透纯水机即停止工作。
这类产品存在的问题是：产水量严重不足，不能保证正常使用饮水和饮食用水。如果需要获得足够的纯净水使用，则仍需边制水边排水，而无谓的排水即意味着浪费水资源。
2、牺牲出水质量和缩短RO反渗透膜的寿命。
将废水通过各种方式直接连接到RO反渗透纯水机的进水口再循环制水，实践证明这种方式的出水远没有原RO反渗透纯水机的质量好(TDS值增高)，同时因直接循环倒致水中溶解性固体值(TDS)不断增加，RO反渗透膜容易堵塞，缩短了RO反渗透膜的寿命，增加使用成本，在高TDS值的水源地区RO反渗透膜的使用寿命更短。
实用新型内容
本实用新型的目的在于提供一种工作可靠、可充分利用废水(废水)、保证与原纯水机的出水质量一致、不损伤反渗透膜使用寿命的RO反渗透纯水机废水回收系统。
为实现上述目的，本实用新型的技术解决方案是：

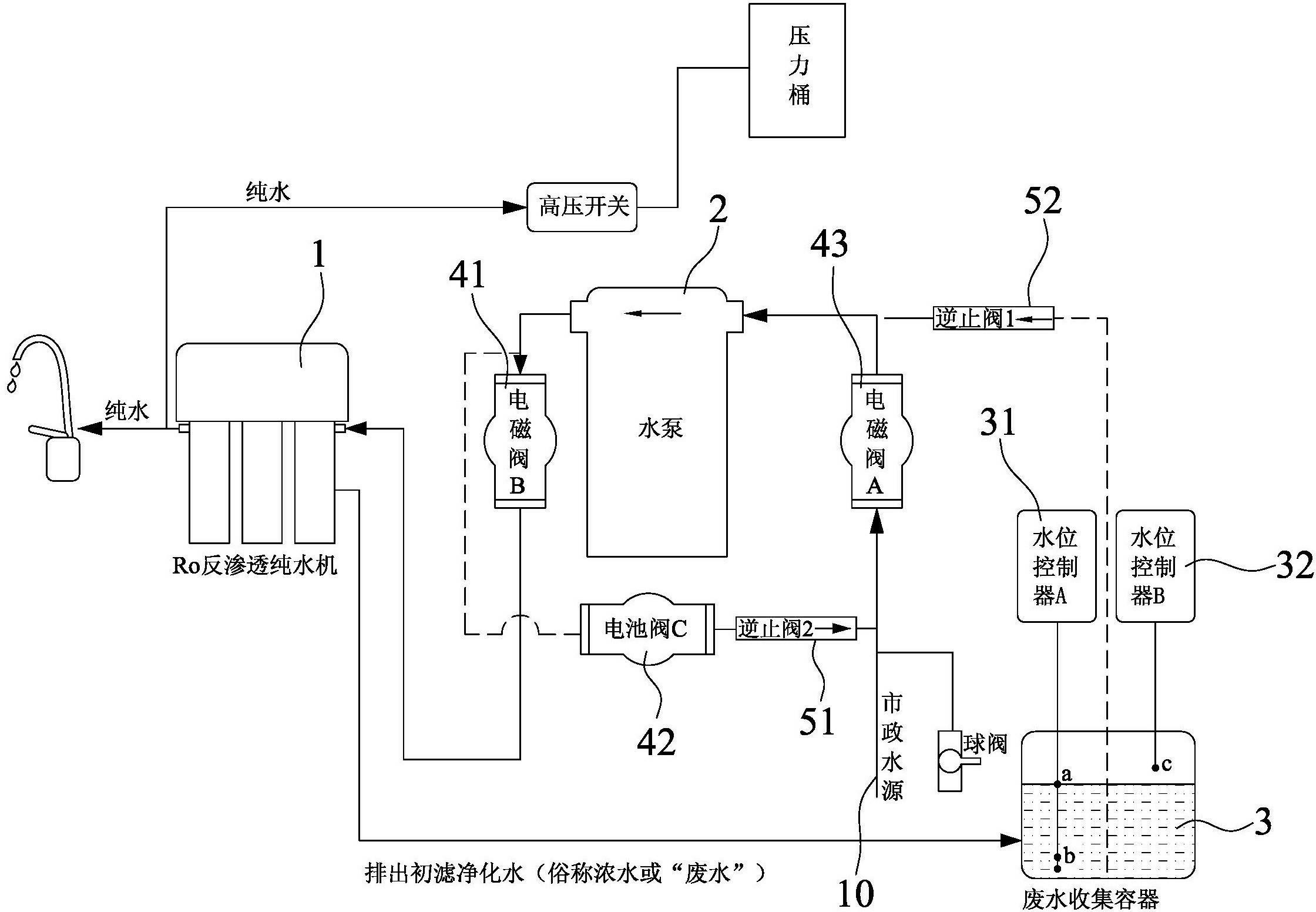

本实用新型是一种RO反渗透纯水机排放废水回收系统，它包括纯水机、水泵、废水收集容器、电磁阀、逆止阀;所述的水泵出口通过管道分别与纯水机的进口、市政水源连接，水泵的进口通过管道分别与市政水源、废水收集容器连接，纯水机的排水口通过管道与废水收集容器连接;在连通水泵出口与纯水机的管道上安装一电磁阀，在连通水泵出口与市政水源的管道上安装一电磁阀和一逆止阀，在连通水泵进口与市政水源的管道上安装一电磁阀，在连通水泵进口与废水收集容器的管道上安装一逆止阀。
所述的废水收集容器设有水位控制器。
采用上述方案后，本实用新型具有以下优点：
1、 由于本实用新型包括纯水机、水泵、废水收集容器、电磁阀;在水泵出口处设有电磁阀，这些电磁阀是根据废水收集容器的水位状况进行工作的，实现废水收集容器的排水和补水，工作可靠，结构简单。
2、RO反渗透纯水机工作时排出的废水暂时用容器收集(该容器可大可小)。纯水的出水质量不会因废水直接循环而倒致TDS值升高、RO反渗透膜堵塞而缩短RO反渗透膜的使用寿命。
3、将废水返回到市政自来水源里，在回收废水时暂停RO反渗透纯水机的制水工作，以保证不影响RO反渗透纯水机的技术特性。
4、整个过程用自动控制方式解决以达到人性化。
