申请日2011.11.01
公开(公告)日2012.07.11
IPC分类号F23G7/00; F01K11/02; C02F11/12; F23G7/06
摘要
热泵低温热风污泥干化及焚烧发电一体化系统，污泥布料机上的污泥直接送到低温热风干燥室内，第一输送带出料处对着高温高压循环流化床焚烧炉的入料口，高温高压循环流化床焚烧炉的蒸汽通过管道输送给背压式汽轮发电机组发电;旋风分离除尘装置的粉尘出口对着第二输送带，低温热风干燥室的热风出口通过管道通接旋风分离除尘装置的原料气入口，低温热风干燥室的高浓度废气出口通过管道通接高温高压循环流化床焚烧炉的焚烧室，旋风分离除尘装置的净化风出口通过管道通接除湿加热热泵供风口，除湿加热热泵的热风通过管道送至低温热风干燥室。它充分利用了低温热风干燥室中的热能，提高了系统的能量利用率，具有较好的经济性。
权利要求书

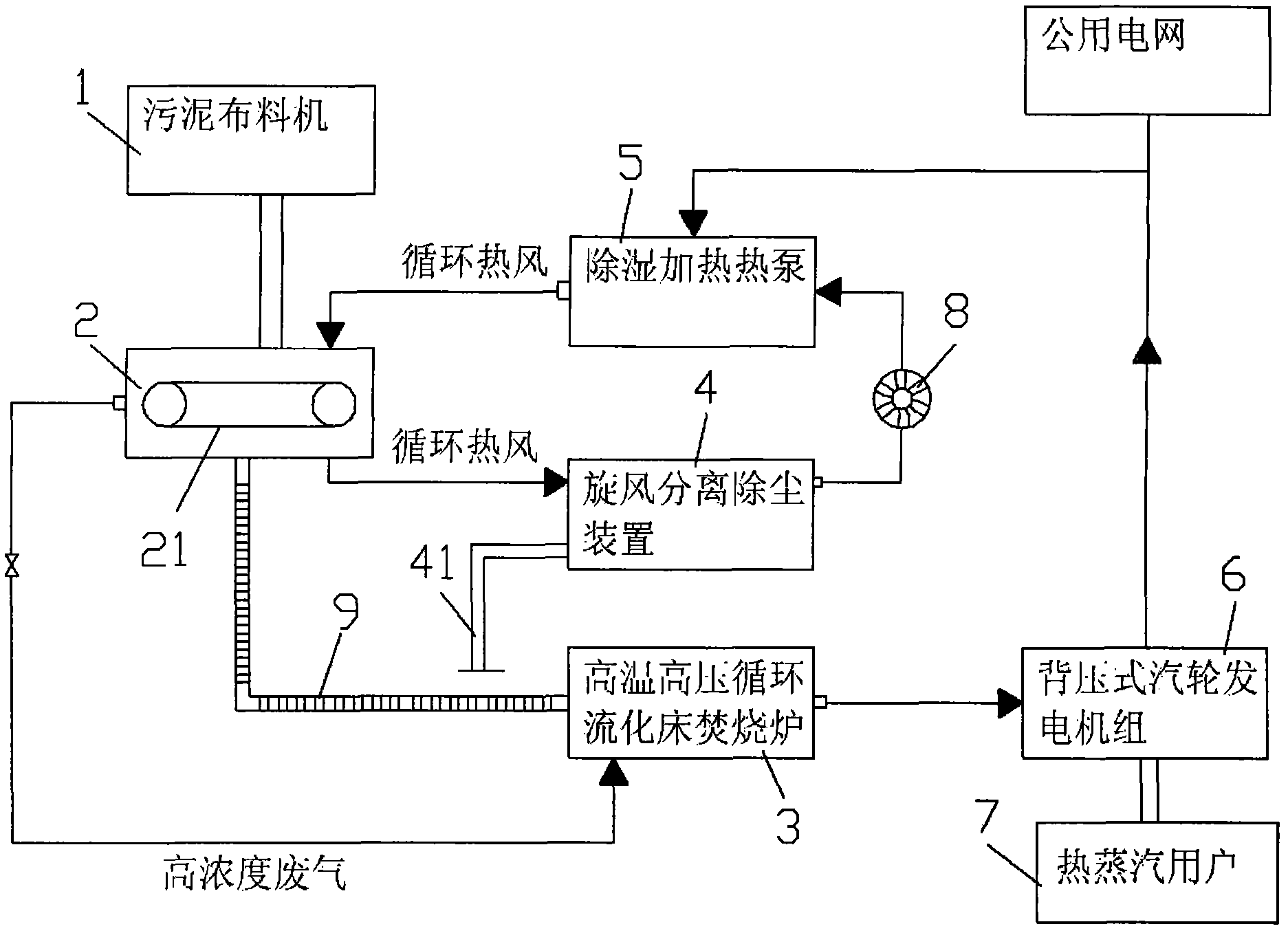

1.热泵低温热风污泥干化及焚烧发电一体化系统，包括污泥布 料机(1)、低温热风干燥室(2)、高温高压循环流化床焚烧炉(3)、 旋风分离除尘装置(4)、除湿加热热泵(5)和背压式汽轮发电机组 (6)，其特征在于：污泥布料机(1)的出料口对着低温热风干燥室 (2)内的循环输送带(21)，循环输送带(21)的出料口对着第一输 送带(9)的上料处，第一输送带(9)出料处对着高温高压循环流化 床焚烧炉(3)的入料口，高温高压循环流化床焚烧炉(3)的蒸汽通 过管道输送给背压式汽轮发电机组(6)发电;
旋风分离除尘装置(4)的粉尘出口对着第一输送带(9)，低温热 风干燥室(2)的热风出口通过管道通接旋风分离除尘装置(4)的原 料气入口，低温热风干燥室(2)的高浓度气出口通过管道通接高温 高压循环流化床焚烧炉(3)的焚烧室，旋风分离除尘装置(4)的净 化风出口通过管道通接除湿加热热泵(5)供风口，除湿加热热泵(5) 的热风通过管道送至低温热风干燥室(2)。
2.根据权利要求1所述的热泵低温热风污泥干化及焚烧发电一 体化系统，其特征在于：背压式汽轮发电机组(6)产生的电能供除 湿加热热泵(5)、风机(8)和高温高压循环流化床焚烧炉(3)工作， 其余的电能并入公用电网。
3.根据权利要求1所述的热泵低温热风污泥干化及焚烧发电一 体化系统，其特征在于：背压式汽轮发电机组(6)排出的蒸汽给热 蒸汽用户(7)供蒸汽。
4.根据权利要求1所述的热泵低温热风污泥干化及焚烧发电一 体化系统，其特征在于：旋风分离除尘装置(4)的净化风出口通接 到除湿加热热泵(5)供风口的管道上安装有风机(8)。
说明书
热泵低温热风污泥干化及焚烧发电一体化系统
技术领域：
本实用新型涉及污泥处理技术领域，更具体地说涉及一种污泥干 化后焚烧发电装置。
背景技术：
随着城市化进程的加快和环境保护要求的逐步提高，城市污泥的 数量日趋增加，使得污泥的减量化和资源化成为目前污泥处理的首要 问题，但是污泥处置运行费用较高且环境污染严重。一般的污泥干化 为高温干化，产生大量的废气难以处理又污染环境;一般的污泥焚烧 发电系统，并没有充分利用低温热风干燥室中的能量，造成能量的浪 费;还有背压式汽轮发电机组产生的蒸汽没有用于用户蒸汽供热，这 些都造成了整个系统的能量没有被充分利用。
实用新型内容：
本实用新型的目的就是针对现有技术之不足，而提供一种热泵低 温热风污泥干化及焚烧发电一体化系统，它充分利用了低温热风干燥 室中的热能，同时又最大程度地控制了干燥过程中有害气体的产生， 并将高浓度废气送入高温高压循环流化床焚烧炉，经高温焚烧后无害 排放，背压式汽轮发电机组产生的蒸汽用于热蒸汽用户供热，提高了 系统的能量利用率，具有较好的经济性。
本实用新型的技术解决措施如下：
热泵低温热风污泥干化及焚烧发电一体化系统，包括污泥布料 机、低温热风干燥室、高温高压循环流化床焚烧炉、旋风分离除尘装 置、除湿加热热泵和背压式汽轮发电机组，污泥布料机的出料口对着 低温热风干燥室内的循环输送带，循环输送带的出料口对着第一输送 带的上料处，第一输送带出料处对着高温高压循环流化床焚烧炉的入 料口，高温高压循环流化床焚烧炉的蒸汽通过管道输送给背压式汽轮 发电机组发电;
旋风分离除尘装置的粉尘出口对着第一输送带，低温热风干燥室 的热风出口通过管道通接旋风分离除尘装置的原料气入口，低温热风 干燥室的高浓度废气出口通过管道通接高温高压循环流化床焚烧炉 的焚烧室，旋风分离除尘装置的净化风出口通过管道通接除湿加热热 泵供风口，除湿加热热泵的热风通过管道送至低温热风干燥室。
所述背压式汽轮发电机组产生的电能供除湿加热热泵、风机和高 温高压循环流化床焚烧炉工作，其余的电能并入公用电网。
所述背压式汽轮发电机组排出的蒸汽给热蒸汽用户供蒸汽。
所述旋风分离除尘装置的净化风出口通接到除湿加热热泵供风 口的管道上安装有风机。
本实用新型的有益效果在于：
1、干燥后的污泥进入高温高压循环流化床焚烧炉进行焚烧，利 用焚烧产生的高温高压蒸汽进行发电供热，背压汽轮机组的发电并入 公用电网，排汽用以对外供热，背压式汽轮发电机组产生的电能用于 本系统的设备运行用电，降低了运行成本，排汽对外供热能产生较大 的经济效益。
2、本实用新型利用与除湿加热热泵相结合的低温热风干燥系统， 极大的回收了污泥干燥过程中湿热空气中的湿热和气化潜热，同时由 于是低温干燥，最大程度上的控制了干燥过程中有害气体的产生;
3、本实用新型所采用的高温高压循环流化床焚烧炉和与之相配 套的背压式汽轮发电机组完全利用干燥后的污泥作为燃料，产生的电 能用于设备运行的用电，排汽对外供热，大大提高了蒸汽动力装置的 热效率，本系统通过一体化设计，采用设备结构成熟，具有较好的经 济性。
