流动式管渠污泥处理技术

发布时间:2018-9-7 18:27:29  中国污水处理工程网

  申请日2011.07.04

  公开(公告)日2012.01.11

  IPC分类号C02F11/14

  摘要

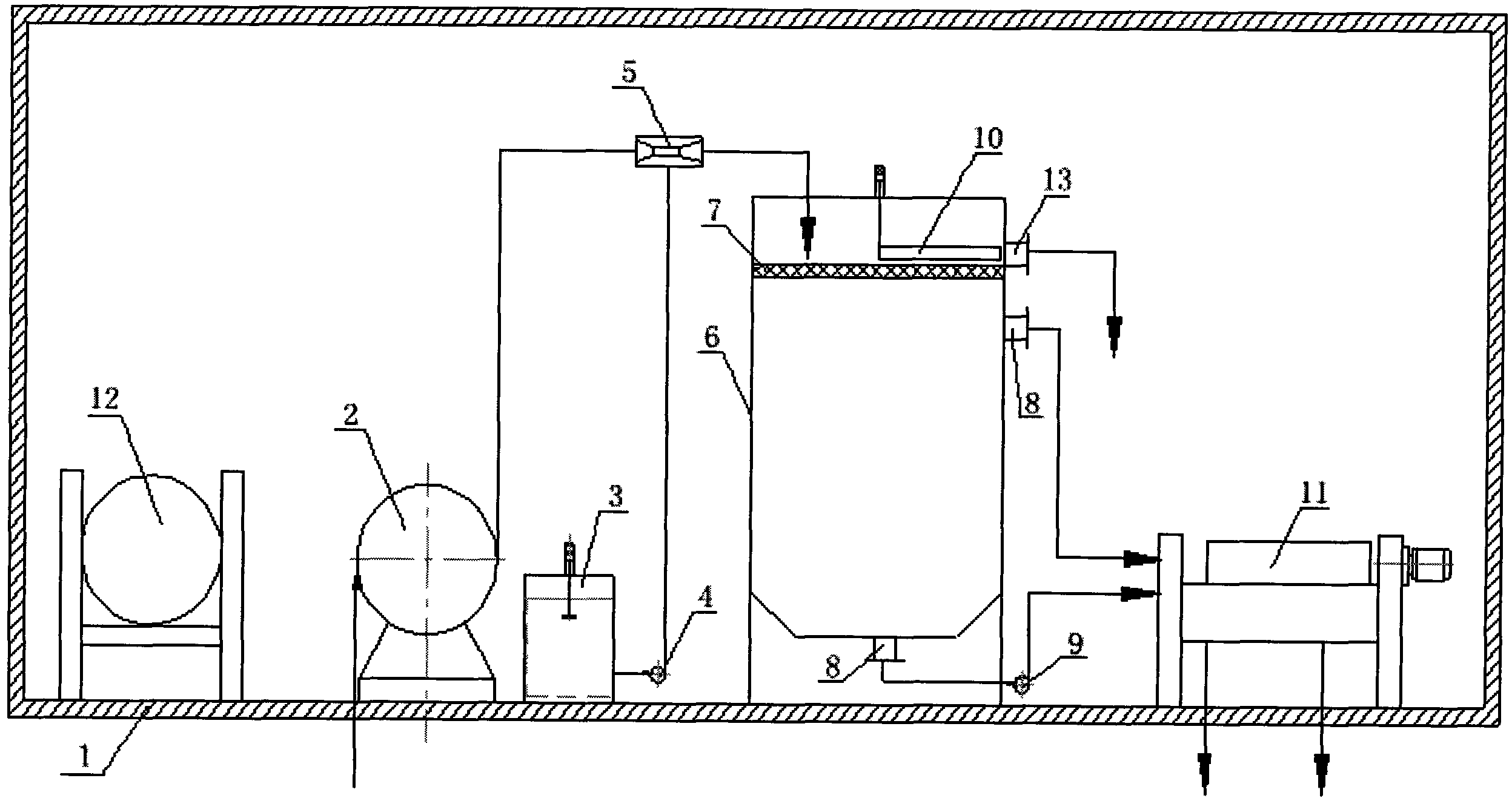

  一种流动式管渠污泥处理装置,包括运输车、设置于运输车上的箱体以及设置于箱体内的依次通过输送管道连接真空泵、加药箱、加药泵、文丘里管、混合罐和脱水机,箱体内还具有发电机,真空泵的进料口设置有进污泥管,进污泥管穿过箱体向外延伸,脱水机具有出水口和出污泥口,出水口设置有穿过箱体向外延伸的排水管,出污泥口设置有穿过箱体向外延伸的排污泥管;加药箱、加药泵、文丘里管的加药口依次通过输药管道连接。本实用新型将污泥从管渠中抽出后,先将污泥进行脱水处理,后将从污泥中脱出的水排回管渠,将经过脱水处理的浓缩污泥打包运走。本实用新型有效降低了管渠清理的成本,减少二次污染,还促进实现污泥的资源化利用。

  权利要求书

  1.一种流动式管渠污泥处理装置,其特征在于:所述流动式管渠污泥处理 装置包括运输车、箱体、真空泵、加药箱、加药泵、文丘里管、混合罐、脱水 机和用于给用电设备供电的发电机,所述箱体设置于所述运输车上,所述真空 泵、所述加药箱、所述加药泵、所述文丘里管、所述混合罐、所述脱水机、所 述发电机均位于所述箱体内,所述真空泵的进料口设置有进污泥管,所述进污 泥管穿过所述箱体向外延伸,所述真空泵的出料口、所述文丘里管、所述混合 罐、所述脱水机从前到后依次通过输送管道连接,所述脱水机具有出水口和出 污泥口,所述出水口设置有穿过所述箱体向外延伸的排水管,所述出污泥口设 置有穿过所述箱体向外延伸的排污泥管;所述文丘里管具有加药口,所述加药 箱、所述加药泵、所述加药口依次通过输药管道连接。

  2.按照权利要求1所述的流动式管渠污泥处理装置,其特征在于:所述混 合罐包括罐体和连接于所述罐体内侧中部的隔离筛网,所述隔离筛网将所述罐 体隔离为上半部分和下半部分,所述罐体的上端设置有污泥入口、所述罐体的 上半部分设置有杂质出口,所述罐体的下半部分设置有污泥出口。

  3.按照权利要求2所述的流动式管渠污泥处理装置,其特征在于:所述污 泥出口设置于所述罐体的侧壁,所述污泥出口位于所述脱水机的进料口的上方, 所述污泥出口与所述脱水机的进料口之间通过输送管道连接。

  4.按照权利要求2所述的流动式管渠污泥处理装置,其特征在于:所述污 泥出口设置于所述罐体的下端,所述污泥出口与所述脱水机的进料口之间设置 有污泥泵,所述污泥出口、所述污泥泵、所述脱水机的进料口依次通过输送管 道连接。

  5.按照权利要求2所述的流动式管渠污泥处理装置,其特征在于:所述罐 体具有两个所述污泥出口,其中,第一个污泥出口设置于所述罐体的侧壁,且 该第一个污泥出口位于所述脱水机的进料口的上方;第二个污泥出口设置于所 述罐体的下端,该第二个污泥出口与所述脱水机的进料口之间设置有污泥泵, 第二个污泥出口、所述污泥泵、所述脱水机的进料口依次通过输送管道连接。

  6.按照权利要求2至5中任意一项所述的流动式管渠污泥处理装置,其特 征在于:所述罐体的上半部分还设置有刮板输送机,所述刮板输送机的输送末 端位于所述杂质出口处。

  说明书

  流动式管渠污泥处理装置

  技术领域

  本实用新型涉及污泥处理领域,具体涉及一种流动式管渠污泥处理装置。

  背景技术

  固体废弃物如何进行资源化利用与安全处置是我国正在大力解决的问题。 对城市而言,污泥污染是迫切需要解决的城市污染问题。在城市中,市政、工 业管渠的污泥清理量较大,而在清理过程中,如何运输、处置清理后的污泥关 系到管渠污泥清理的成本和环境保护。

  现有的管渠污泥清理作业中,普遍采用吸污车将管渠中的污泥吸入污泥车 的容器中,其处理技术比较单一,一般不在现场对管渠清理的污泥作任何减量 处理,污泥车将未经减量处理的污泥直接运输到填埋场。而由于清理的污泥的 含水率较高(>95%),重量较大,这导致了污泥的运输量大,运输成本高,对 填埋的场地的占用空间较大,还会对环境造成较大的二次污染,同时对含水率 高达95%以上的污泥,除了填埋之外,无法直接用作其它用途。为了降低运输和 填埋成本,有的管渠清理企业甚至会私自偷排污泥,造成了偷排污泥的乱象, 难以管理。

  因此,现有技术中亟需一种在管渠清理现场处理高水率的污泥的装置,该 装置可以提高污泥的干度,使之减量化,有效降低管渠清理的成本,减少对环 境的二次污染,促进实现污泥的资源化利用。

  实用新型内容

  本实用新型的目的在于克服现有技术中的不足,提供一种流动式管渠污泥 处理装置,该装置可以提高污泥的干度,使之减量化,可以有效降低管渠清理 的成本,减少对环境的二次污染,还可以促进实现污泥的资源化利用。

  本实用新型的目的是通过以下方案来实现的:一种流动式管渠污泥处理装 置,包括运输车、箱体、真空泵、加药箱、加药泵、文丘里管、混合罐、脱水 机和用于给用电设备供电的发电机,所述箱体设置于所述运输车上,所述真空 泵、所述加药箱、所述加药泵、所述文丘里管、所述混合罐、所述脱水机、所 述发电机均位于所述箱体内,所述真空泵的进料口设置有进污泥管,所述进污 泥管穿过所述箱体向外延伸,所述真空泵的出料口、所述文丘里管、所述混合 罐、所述脱水机从前到后依次通过输送管道连接,所述脱水机具有出水口和出 污泥口,所述出水口设置有穿过所述箱体向外延伸的排水管,所述出污泥口设 置有穿过所述箱体向外延伸的排污泥管;所述文丘里管具有加药口,所述加药 箱、所述加药泵、所述加药口依次通过输药管道连接。

  所述混合罐包括罐体和连接于所述罐体内侧中部的隔离筛网,所述隔离筛 网将所述罐体隔离为上半部分和下半部分,所述罐体的上端设置有污泥入口、 所述罐体的上半部分设置有杂质出口,所述罐体的下半部分设置有污泥出口。

  所述污泥出口设置于所述罐体的侧壁,所述污泥出口位于所述脱水机的进 料口的上方,所述污泥出口与所述脱水机的进料口之间通过输送管道连接。

  所述污泥出口设置于所述罐体的下端,所述污泥出口与所述脱水机的进料 口之间设置有污泥泵,所述污泥出口、所述污泥泵、所述脱水机的进料口依次 通过输送管道连接。

  所述罐体具有两个所述污泥出口,其中,第一个污泥出口设置于所述罐体 的侧壁,且该第一个污泥出口位于所述脱水机的进料口的上方;第二个污泥出 口设置于所述罐体的下端,该第二个污泥出口与所述脱水机的进料口之间设置 有污泥泵,第二个污泥出口、所述污泥泵、所述脱水机的进料口依次通过输送 管道连接。

  所述罐体的上半部分还设置有刮板输送机,所述刮板输送机的输送末端位 于所述杂质出口处。

  本实用新型的优点在于:本实用新型使将污泥从管渠中抽出后,先将污泥 进行脱水处理,后将从污泥中脱出的水排回管渠,将经过脱水处理的浓缩污泥 打包运走。本实用新型的装置将污泥进行脱水处理,提高污泥的干度,使之减 量化,减少污泥运输量30%以上,从而减少运输成本30%以上,同时本实用新型 的装置有效减少了运输次数,提高清理效率,节省工时50%以上;本实用新型的 装置清理的污泥含固率由3%以下提高到30%以上,减少填埋面积30%以上;经过 本实用新型的装置处理的污泥除填埋处理外,还可将其用于制砖、堆肥、燃烧 用途。综上所述,本实用新型的装置可以有效降低管渠清理的成本,减少对环 境的二次污染,还可以促进实现污泥的资源化利用。
