申请日2011.07.05
公开(公告)日2012.02.08
IPC分类号C02F9/08; C02F1/00
摘要
一种废水净化分离机包括分离罐体，所述分离罐体通过机架支撑，所述分离罐体的上方设有投放废水处理试剂的投放口，所述分离罐体的下方通过阀门与排泄管连通，所述分离罐体上设有观察窗，所述机架上还设有水泵，所述水泵通过抽水管和出水管分别与所述分离罐体连通，所述抽水管通过阀门与进水管连通，本实用新型具有结构简单、使用方便、节能、减排等特点，适合对洗涤废水进行分层分离。
权利要求书
1.一种废水净化分离机，其特征在于：包括分离罐体，所述分离罐体通 过机架支撑，所述分离罐体的上方设有投放废水处理试剂的投放口，所述分离 罐体的下方通过阀门与排泄管连通，所述分离罐体上设有观察窗，所述机架上 还设有水泵，所述水泵通过抽水管和出水管分别与所述分离罐体连通，所述抽 水管通过阀门与进水管连通。
2.根据权利要求1所述的废水净化分离机，其特征在于：所述排泄管包 括渣水出流管和清水出流管，所述清水出流管上设有紫外线杀菌装置。
3.根据权利要求1所述的废水净化分离机，其特征在于：所述机架包括 架体和底座，所述分离罐体两侧安装有所述架体，所述架体安装在所述底座上。
4.根据权利要求1所述的废水净化分离机，其特征在于：所述水泵为电 动泵或手摇水泵。
5.根据权利要求3所述的废水净化分离机，其特征在于：所述水泵包括 电动泵和手摇水泵，所述电动泵安装在所述底座上，所述手摇水泵安装在所述 架体上。
6.根据权利要求1所述的废水净化分离机，其特征在于：所述观察窗设 置在所述分离罐体正身前方，并且所述观察窗为长条型在垂直方向覆盖所述分 离罐体。
说明书
废水净化分离机
技术领域
本实用新型涉及洗涤废水再利用领域，特别是一种废水净化分离机。
技术背景
现有的废水处理采用在废水中投放废水处理材料，现有的废水处理材料有一种材料可以实现废水的聚污、分层和分离，这种分离后的废水清澈的部分可以回收再利用，但是目前在洗涤废水再利用领域没有一种装置可以实现将废水和废水处理材料混合，并且将聚污、分层和分离后的废水回收的装置。
实用新型内容
本实用新型的目的在于克服现有技术之不足而提供一种结构简单、使用方便、节能、减排、适合对洗涤废水进行分层分离的废水净化分离机。

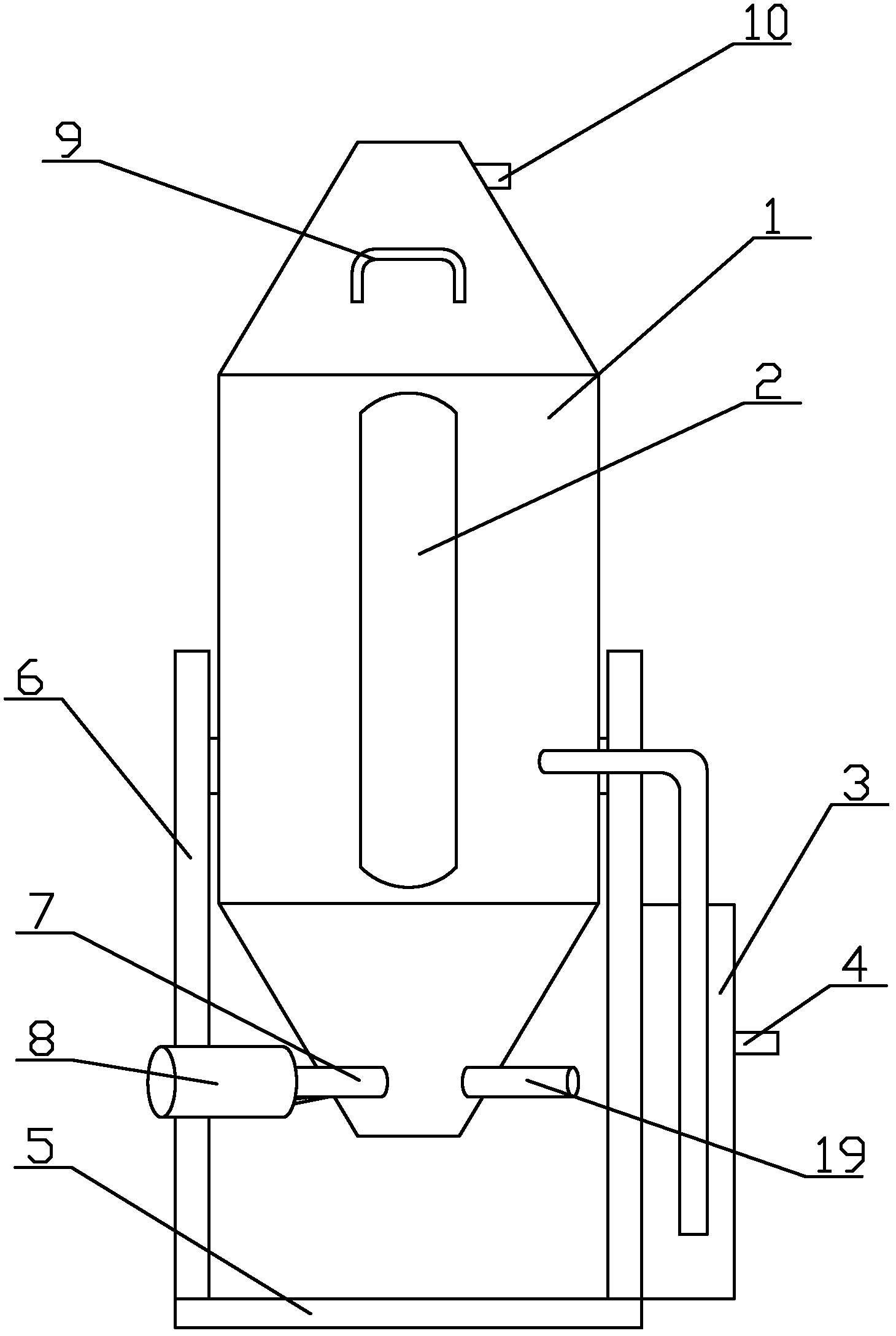

为了解决上述技术问题，本实用新型包括分离罐体，所述分离罐体通过机架支撑，所述分离罐体的上方设有投放废水处理试剂的投放口，所述分离罐体的下方通过阀门与排泄管连通，所述分离罐体上设有观察窗，所述机架上还设有水泵，所述水泵通过抽水管和出水管分别与所述分离罐体连通，所述抽水管通过阀门与进水管连通。
本实用新型中，所述排泄管包括渣水出流管和清水出流管，所 述清水出流管上设有紫外线杀菌装置。
本实用新型中，所述机架包括架体和底座，所述分离罐体两侧安装有所述架体，所述架体安装在所述底座上。
本实用新型中，所述水泵为电动泵或手摇水泵。
本实用新型中，所述水泵包括电动泵和手摇水泵，所述电动泵安装在所述底座上，所述手摇水泵安装在所述架体上。
本实用新型中，所述观察窗设置在所述分离罐体正身前方，并且所述观察窗为长条型在垂直方向覆盖所述分离罐体。
由于采用上述技术方案，废水通过进水管抽入分离罐体内，然后从投放口将废水处理材料投放入分离罐体，再通过水泵将分离罐体内的废水抽放循环，实现均匀搅拌的目的，使得废水处理材料和废水完全融合，实现废水的聚污、分离与分层，分层后的废水，下层是浑浊的液体，上层是清澈透明的液体，可以通过观察窗来观察分离罐体内部废水分离情况，分离完成后，再通过分离罐体底部的排泄管流出，首先将浑浊的液体排出，注意观察从排泄管出来的浑浊的液体，当浑浊的液体都排出后，可用其他容器来装清澈透明的液体，这种清澈透明的液体可以回收继续使用。
