申请日2011.07.06
公开(公告)日2012.03.14
IPC分类号C02F11/12
摘要
本实用新型涉及一种圆盘式污泥干燥机的搅拌系统，其包括壳体、主轴以及若干浆叶;其中，所述壳体呈中空结构，于其内壁上设有若干刮板安装块，各刮板安装块上安装有一固定刮刀;所述主轴和浆叶收容于壳体内，该浆叶系焊接于主轴上，于相邻的浆叶之间设有一固定刮刀;所述浆叶呈圆盘状，于浆叶的圆周边缘均匀设有若干旋转刮刀。本实用新型的圆盘式污泥干燥机的搅拌系统具有搅拌充分且能有效防止污泥粘结等诸多优点。
权利要求书

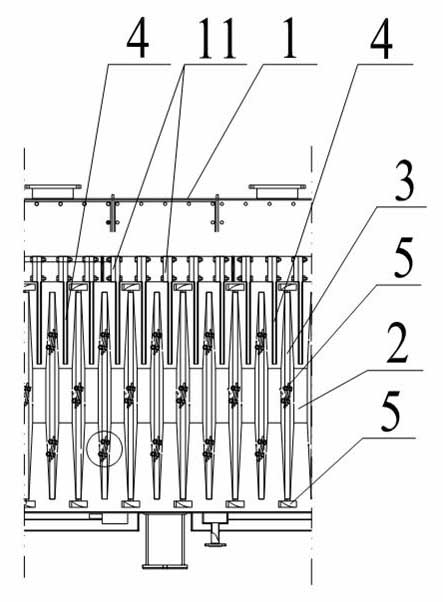

1.一种圆盘式污泥干燥机的搅拌系统，其特征在于：包括壳体、主轴以及若干浆叶;其中，所述壳体呈中空结构，于其内壁上设有若干刮板安装块，各刮板安装块上安装有一固定刮刀;所述主轴和浆叶收容于壳体内;所述各浆叶系焊接于主轴上，于相邻的浆叶之间设有一固定刮刀;所述浆叶呈圆盘状，于浆叶的圆周边缘均匀设有若干旋转刮刀。
2.如权利要求1所述的圆盘式污泥干燥机的搅拌系统，其特征在于：所述每一浆叶上的旋转刮刀的具体数目6把。
3.如权利要求2所述的圆盘式污泥干燥机的搅拌系统，其特征在于：所述旋转刮刀通过一对螺栓固定至浆叶上。
说明书
一种圆盘式污泥干燥机的搅拌系统
技术领域
本实用新型涉及一种污泥干燥设备，具体涉及一种圆盘式污泥干燥机的搅拌系统。
背景技术
污泥是一种在水和污水处理过程产生的固体沉淀物质，主要来源为市政污水、工业污水、水体疏浚等污水处理过程，其产出的量大，且对人体和环境具有很大的危害。污泥含水率高(最高可达90%以上)，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。目前，污泥的主要处置方法为填埋、焚烧以及干化处理等。然而污泥的填埋和焚烧容易造成二次污染，因此，采用污泥干燥设备对污泥进行干化处理被广泛采用。
现有技术的污泥干燥设备如本单位的实用新型专利第201020214114.3号所示，其主要包括一机架、安装在机架上的主机箱体以及收容于主机箱体内的空心轴，于空心轴上设有呈螺旋形的浆片，通过该螺旋形的浆片转动来推动污泥运动。然而，该螺旋形的浆片不能充分对污泥进行搅拌，污泥受热不均，设备的干化效率较低，且污泥很容易粘结到主机箱体的内壁上而需要人工清理，费时费力。
为解决上述技术问题，确有必要提供一种具有改良结构的圆盘式污泥干燥机的搅拌系统，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种搅拌充分、效率高且能有效防止污泥粘结的圆盘式污泥干燥机的搅拌系统。
为实现上述目的，本实用新型采取的技术方案为：一种圆盘式污泥干燥机的搅拌系统，其包括壳体、主轴以及若干浆叶;其中，所述壳体呈中空结构，于其内壁上设有若干刮板安装块，各刮板安装块上安装有一固定刮刀;所述主轴和浆叶收容于壳体内，该浆叶系焊接于主轴上，于相邻的浆叶之间设有一固定刮刀;所述浆叶呈圆盘状，于浆叶的圆周边缘均匀设有若干旋转刮刀。
本实用新型的圆盘式污泥干燥机的搅拌系统进一步设置为：所述每一浆叶上的旋转刮刀的具体数目6把。
本实用新型的圆盘式污泥干燥机的搅拌系统还可设置为：所述旋转刮刀通过一对螺栓固定至浆叶上。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的圆盘式污泥干燥机的搅拌系统通过在各浆叶上设置带一定角度旋转刮刀，从而使污泥搅拌充分，有效避免粘结到壳体内壁上，并能对污泥进行推动;同时，在壳体内设置固定刮刀亦能对污泥进行搅拌，提高污泥干燥效率。
