申请日2011.07.06
公开(公告)日2012.04.11
IPC分类号F28D7/00
摘要
本实用新型公开了一种自动化污水热能回收器，包括回收器本体，所述的回收器本体的一侧安装有自来水出口和自来水进口，自来水出口与自来水进口之间在回收器本体内通过管道连接，回收器本体的另一侧安装有废水进水口和废水出水口;所述的自来水出口与自来水进口之间连接的管道为弯曲的管道;所述的回收器本体内安装有废水过滤层;所述的废水过滤层分为上、中、下共三层;所述的回收器本体的顶部安装有检测、清洗孔;所述的回收器本体内的通过直管安装有水位控制阀，且水位控制阀与废水出水口相连;本实用新型的有益效果：实用，生产成本低，使用方便，能回收大量的能源，减少了能源的流失，减少了废水的排放。
权利要求书

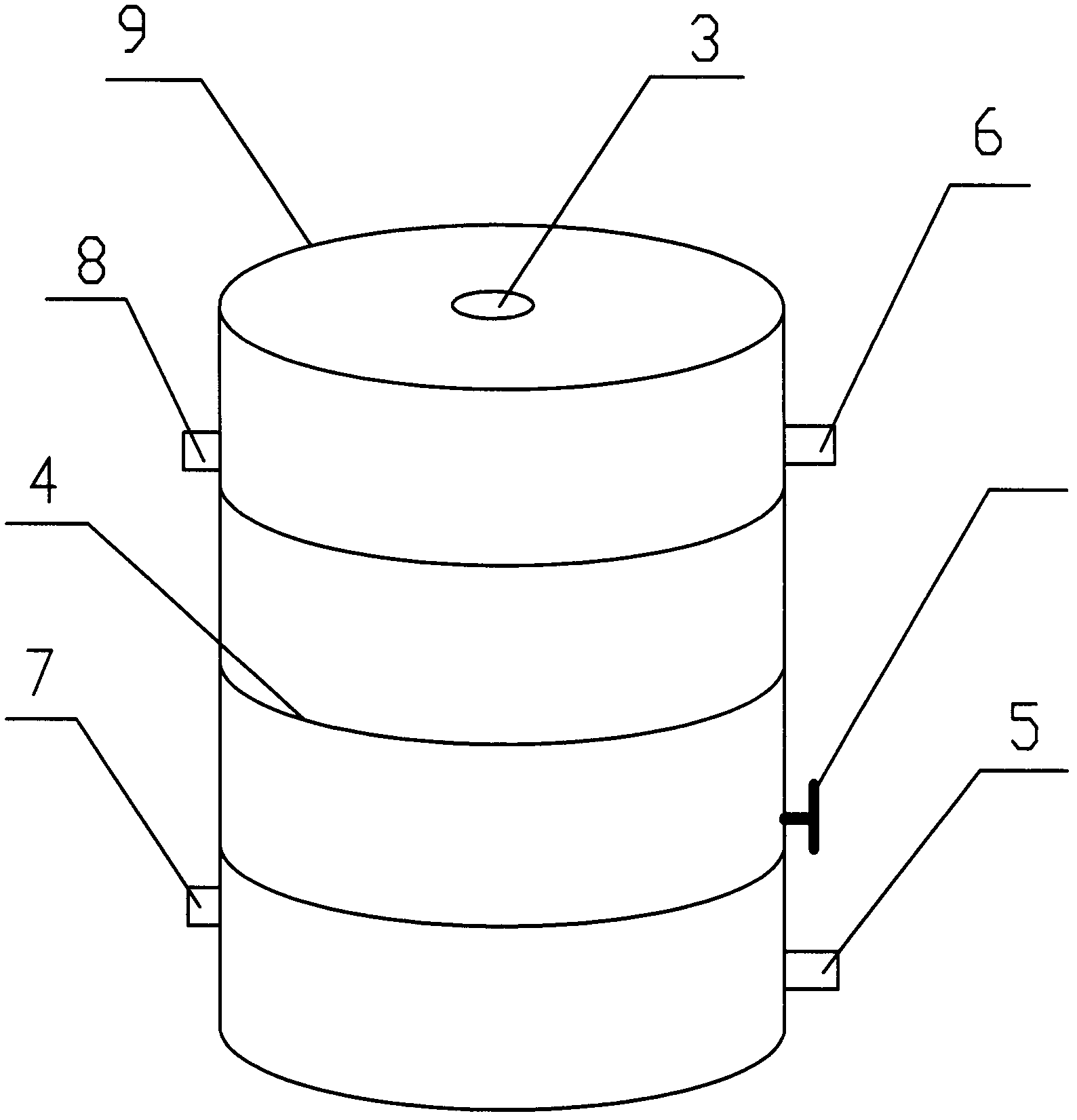

1.一种自动化污水热能回收器，包括回收器本体(9)，其特征在于： 所述的回收器本体(9)的一侧安装有自来水出口(8)和自来水进口 (7)，自来水出口(8)与自来水进口(7)之间在回收器本体(9) 内通过管道连接，回收器本体(9)的另一侧安装有废水进水口(6) 和废水出水口(5)。
2.根据权利要求1所述的一种自动化污水热能回收器，其特征在于： 所述的自来水出口(8)与自来水进口(7)之间连接的管道为弯曲的 管道。
3.根据权利要求1所述的一种自动化污水热能回收器，其特征在于： 所述的回收器本体(9)内安装有废水过滤层(4)。
4.根据权利要求3所述的一种自动化污水热能回收器，其特征在于： 所述的废水过滤层(4)分为上、中、下共三层。
5.根据权利要求1所述的一种自动化污水热能回收器，其特征在于： 所述的回收器本体(9)的顶部安装有检测、清洗孔(3)。
6.根据权利要求1所述的一种自动化污水热能回收器，其特征在于： 所述的回收器本体(9)内的通过直管安装有水位控制阀(2)，且水 位控制阀(2)与废水出水口(5)相连。
说明书
一种自动化污水热能回收器
技术领域
本实用新型涉及一种能量回收器，特别涉及一种自动化污水热 能回收器。
背景技术
现在很多浴场、酒店内的废水都是热水直接排放的，这些废水 内存在着大量的热量，直接排放，浪费了大量的能源，目前，还没有 一个比较好的装置可以用来回收这些废水里面的热能。
实用新型内容
本实用新型所要解决的技术问题是针对现有技术的不足，提供 一种新型的自动化污水热能回收器。
为了实现上述目的，本实用新型所采取的措施：
一种自动化污水热能回收器，包括回收器本体，所述的回收器 本体的一侧安装有自来水出口和自来水进口，自来水出口与自来水进 口之间在回收器本体内通过管道连接，回收器本体的另一侧安装有废 水进水口和废水出水口;
所述的自来水出口与自来水进口之间连接的管道为弯曲的管 道;
所述的回收器本体内安装有废水过滤层;
所述的废水过滤层分为上、中、下共三层;
所述的回收器本体的顶部安装有检测、清洗孔;
所述的回收器本体内的通过直管安装有水位控制阀，且水位控 制阀与废水出水口相连。
本实用新型的有益效果：实用，生产成本低，使用方便，能回 收大量的能源，减少了能源的流失，减少了废水的排放，酒店/浴室/ 发廊/家庭的必用节能产品。
