申请日2011.07.06
公开(公告)日2012.04.04
IPC分类号C02F1/58
摘要
一种用于水处理的真空除气装置，消除了蒸汽能耗，节约了能源，有利于环境保护;提高了除气工作效率，除气效果好;安装方便，维护率低;是由：真空除气器，抽气射水装置，水箱，管路或管线，水泵，循环水储罐构成;水平放置的水箱上方竖向设置圆筒形的真空除气器，真空除气器的一侧设置抽气射水装置，抽气射水装置与真空除气器之间设置管路或管线;水箱的一侧设置水泵，水泵与水箱之间设置管路或管线。水箱一侧设置罐形的循环水储罐，循环水储罐与抽气射水装置之间设置管路或管线;循环水储罐的一侧设置水泵，水泵与循环水储罐之间设置管路或管线。结构简单，使用方便，操作安全;降低生产成本和维护成本。投资低，便于推广。
权利要求书

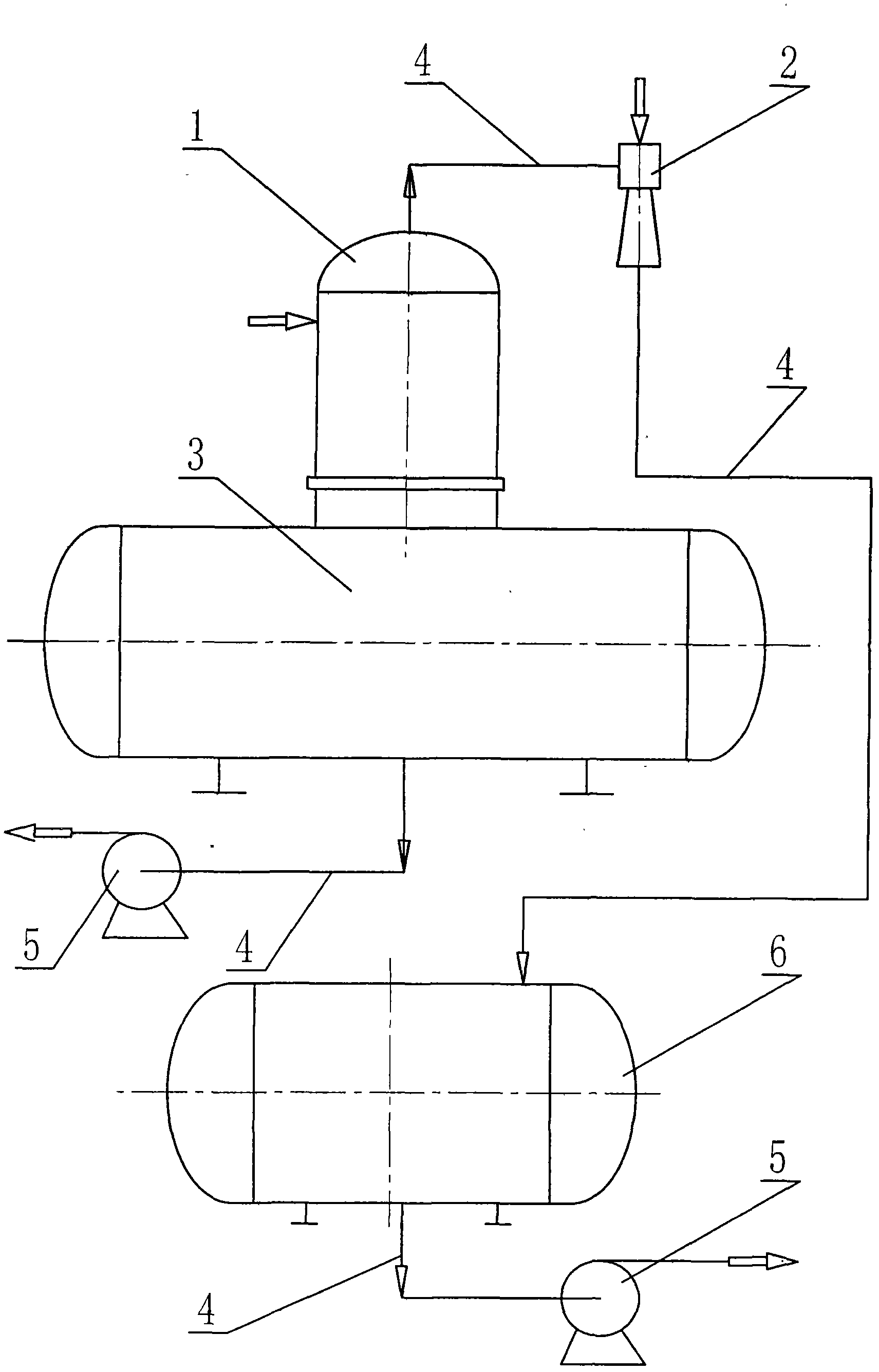

1.一种用于水处理的真空除气装置，是由：真空除气器(1)，抽气射水装置(2)，水箱 (3)，管路或管线(4)，水泵(5)，循环水储罐(6)构成;其特征在于：水平放置的水箱 (3)上方竖向设置圆筒形的真空除气器(1)，真空除气器(1)的一侧设置抽气射水装置(2)， 抽气射水装置(2)与真空除气器(1)之间设置管路或管线(4);水箱(3)的一侧设置水 泵(5)，水泵(5)与水箱(3)之间设置管路或管线(4)。
2.根据权利要求1所述的一种用于水处理的真空除气装置，其特征在于：水箱(3)一侧 设置罐形的循环水储罐(6)，循环水储罐(6)与抽气射水装置(2)之间设置管路或管线(4);循 环水储罐(6)的一侧设置水泵(5)，水泵(5)与循环水储罐(6)之间设置管路或管线(4)。
说明书
一种用于水处理的真空除气装置
技术领域
本实用新型涉及真空除气装置，尤其是一种用于水处理的真空除气装置。
背景技术
目前，现有的水处理设备，热力除氧器主要是利用蒸汽加热除盐水，使水中溶解的氧气 逸出来的原理。热力除氧器使用广泛，但能耗较高，蒸汽挥发多，不利于环保;除气工作效 率低、效果差，设备的安装、维修不方便。
鉴于上述的原因，热力除氧器的设备需要改进。
实用新型内容
本实用新型的目的是为了克服现有技术中的不足，提供一种用于水处理的真空除气装 置，消除了蒸汽能耗，节约了能源，有利于环境保护;提高了除气工作效率，除气效果好; 安装方便，维护率低。
本实用新型为了实现上述目的，采用如下的技术方案：一种用于水处理的真空除气装置， 是由：真空除气器，抽气射水装置，水箱，管路或管线，水泵，循环水储罐构成;水平放置 的水箱上方竖向设置圆筒形的真空除气器，真空除气器的一侧设置抽气射水装置，抽气射水 装置与真空除气器之间设置管路或管线;水箱的一侧设置水泵，水泵与水箱之间设置管路或 管线。
水箱一侧设置罐形的循环水储罐，循环水储罐与抽气射水装置之间设置管路或管线;循 环水储罐的一侧设置水泵，水泵与循环水储罐之间设置管路或管线。
本实用新型的工作原理是：真空除气装置是利用水中气体溶解量与环境压力成正比例的 原理而设计的水处理设备，抽气射水装置利用水射流形成的减压原理抽出容器内的气体，使 容器内形成负压状态，使得溶于水中的二氧化碳和氧气逸出并被射流水带走，进而达到真空 除气的目的。利用真空除气装置去除的气体成分多，没有蒸汽能耗，设备温度基本处于常温 状态，能耗低，更利于环境保护。
本实用新型的有益效果是：结构简单，安装、使用方便，操作安全;提高工作效率，保 护了环境;节约了能源，降低生产成本和维护成本。投资低，便于推广。
