申请日2011.07.05
公开(公告)日2012.01.18
IPC分类号C02F3/00; B01D21/00; C02F11/12
摘要
本实用新型涉及一种污水处理池除臭用组合型可拆卸自密封盖板，设有盖板体，该盖板体为多块组合结构，用玻璃钢材料制成，为上弓形，设有加强筋，每块盖板体的长度与污水处理池的宽度相吻合，两端与池顶部墙体用螺栓连接，设有密封橡胶垫，并设有提手，相邻盖板体之间的连接处设有自嵌合方式凹凸咬合槽。本实用新型适用于污水处理厂各种工艺池的加盖，对污染气体防止扩散和收集，改善污水处理厂周围的环境。
权利要求书

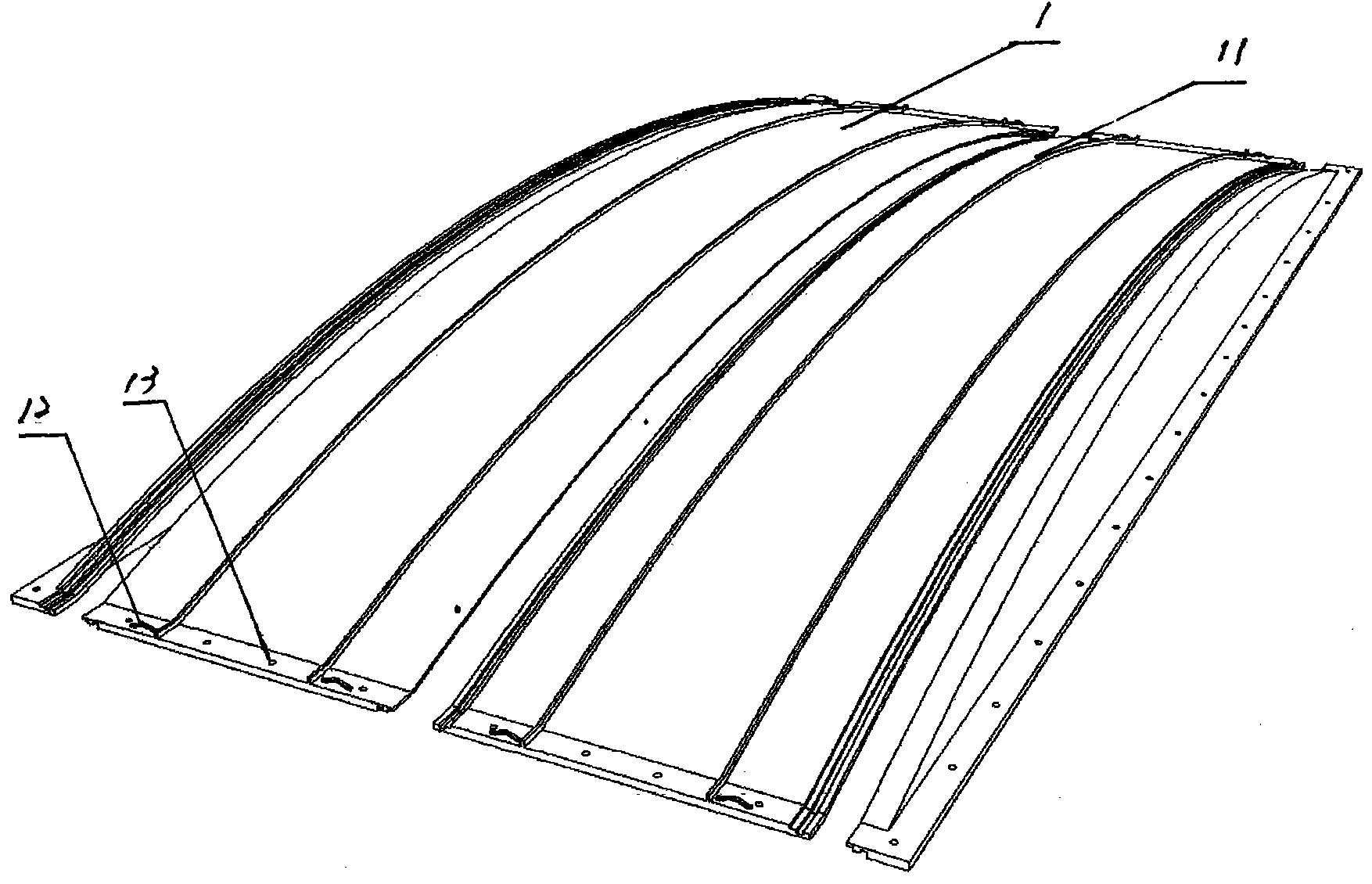

1.一种污水处理池除臭用组合型可拆卸自密封盖板，设有盖板体(1)， 其特征是：该盖板体为多块组合结构，用玻璃钢材料制成，为上弓形，设 有加强筋(11)，每块盖板体的长度与污水处理池的宽度相吻合，两端与 池顶部墙体用螺栓(13)连接，设有密封橡胶垫，并设有提手(12)，相 邻盖板体之间的连接处设有自嵌合式凹凸咬合槽(21、22)。
说明书
污水处理池除臭用组合型可拆卸自密封盖板
技术领域
本实用新型涉及一种污水处理辅助设备，具体是用于污水厂中初沉池、 二沉池、生物反应池、污泥浓缩池等敞开式构筑物密封的密封盖，是一种 模块式的玻璃钢盖板，可对臭气污染源在最小范围内进行封闭和直接收集。
背景技术
近年来，随着人们对环境质量要求的提高，城市污水处理厂的臭气对 环境的影响逐渐引起人们的关注。以往大多数污水处理厂在设计时很少考 虑除臭这一环节，产生的恶臭气味污染了环境，影响了周围居民的生活。 因此必须考虑对污水处理厂的臭气进行控制和处理。为了有效降低恶臭气 体的散发与排放，应该对污水厂中臭气污染源在最小范围内进行封闭和直 接收集。加盖密封，是除臭系统工程中臭气封闭和收集的重要组成部分。
目前使用的这类盖板，相邻盖板之间大多采用螺栓连接，安装拆卸比 较繁琐，不利于对池体内部设备的维修和保养，同时气密性较差。因此， 需要对其进行改进。
实用新型内容
本实用新型的目的是为了解决上述技术问题，克服已有技术的缺陷， 提供一种污水处理池除臭用组合型可拆卸自密封盖板，该盖板宜安装、耐 腐蚀、方便拆卸、密封性能优异。
本实用新型的目的是通过以下技术方案来实现的：
污水处理池除臭用组合型可拆卸自密封盖板，设有盖板体，该盖板体 为多块组合结构，用玻璃钢材料制成，为上弓形，设有加强筋，每块盖板 体的长度与污水处理池的宽度相吻合，两端与池顶部墙体用螺栓连接，设 有密封橡胶垫，并设有提手，相邻盖板体之间的连接处设有自嵌合方式凹 凸咬合槽。
本实用新型的优点：
1)盖板材料的选择：选用玻璃钢材料，其特点是轻质高强、耐腐蚀性 能好故无需设计支撑骨架，安装费用低，使用寿命长。
2)盖板结构的设计：盖板为模块化设计，拆卸安装方便，可随时拆卸 并可重复拼装使用，易于对池体的清理或池内部设备的维修保养。采用凹 凸块定位，保证了盖板安稳牢固，不易错位，使盖板安装完毕后整齐美观; 表面为弓形，有利于雨水的排放。
3)盖板密封的设计：同一池上相邻的玻璃钢盖板之间采用自嵌合方式 连接，配合间隙精密，盖板与池顶部墙体用螺栓连接，同时加入橡胶垫起 到良好的自密封效果。
