申请日2017.10.27
公开(公告)日2018.07.20
IPC分类号C02F9/02; C02F103/38
摘要
本实用新型公开了一种合成橡胶生产的废水处理设备，包括机壳、顶罩、出板口、第一电机、第二电机、废水管和基座，所述机壳底端的四角均设有基座，所述机壳的顶端固定有管槽，且管槽设有两组，所述机壳通过管槽与顶罩连接，所述机壳内部的底端安装有第一电机，所述顶罩的顶端设有废水管，所述顶罩的右侧设有出板口，且出板口的内部安装有第二电机，所述第二电机的电机轴上设有固网板，所述固网板内安装有过滤网。本实用新型通过在固网板内安装的过滤网，可将废水中的杂质隔离在固网板内，达到快速过滤的效果，同时由第二电机带动固网板旋转出顶罩外，使杂质快速排出，较为实用，适合广泛推广与使用。
权利要求书

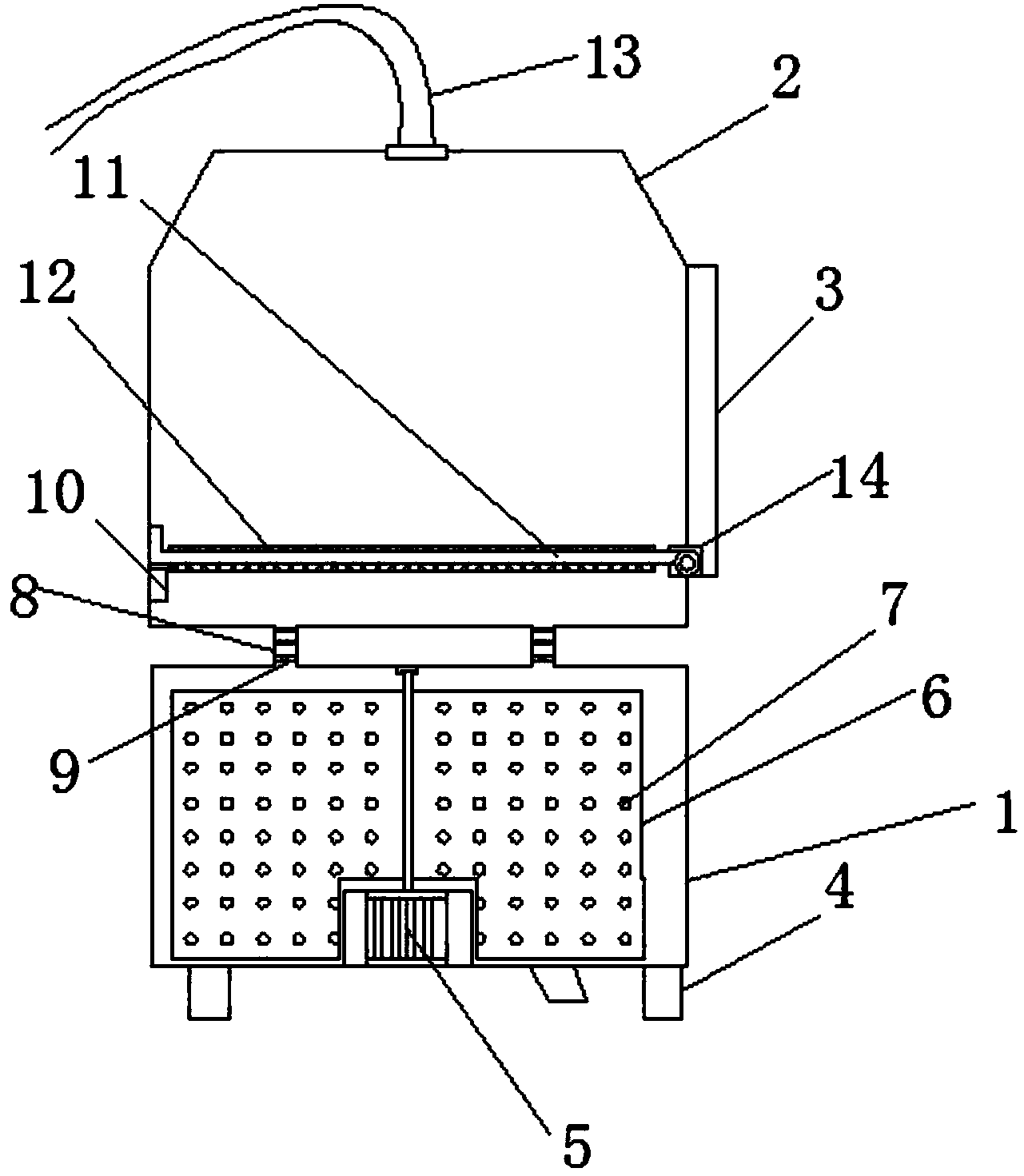

1.一种合成橡胶生产的废水处理设备，包括机壳(1)、顶罩(2)、出板口(3)、第一电机(5)、第二电机(14)、废水管(13)和基座(4)，其特征在于：所述机壳(1)底端的四角均设有基座(4)，所述机壳(1)的顶端固定有管槽(8)，且管槽(8)设有两组，所述机壳(1)通过管槽(8)与顶罩(2)连接，所述机壳(1)内部的底端安装有第一电机(5)，所述顶罩(2)的顶端设有废水管(13)，所述顶罩(2)的右侧设有出板口(3)，且出板口(3)的内部安装有第二电机(14)，所述第二电机(14)的电机轴上设有固网板(11)，所述固网板(11)内安装有过滤网(12)。
2.根据权利要求1所述的合成橡胶生产的废水处理设备，其特征在于：所述第一电机(5)的电机轴上固定有旋转板(6)，所述旋转板(6)内设有吸收组件(15)，所述旋转板(6)的表面设有入水口(7)，且入水口(7)设有多组。
3.根据权利要求2所述的合成橡胶生产的废水处理设备，其特征在于：所述吸收组件(15)内置有活性炭。
4.根据权利要求1所述的合成橡胶生产的废水处理设备，其特征在于：所述管槽(8)内设有管壳(16)，且管壳(16)内安装有超滤膜(9)，所述超滤膜(9)设有多组。
5.根据权利要求1所述的合成橡胶生产的废水处理设备，其特征在于：所述顶罩(2)内部的左侧设有固板块(10)，且固板块(10)的顶端与固网板(11)底端的左侧连接。
说明书 [支持框选翻译]
一种合成橡胶生产的废水处理设备
技术领域
本实用新型涉及一种废水处理设备，特别涉及一种合成橡胶生产的废水处理设备。
背景技术
目前，合成橡胶的生产过程中所产生的废水，成分复杂，生产中加入多种原料，生产废水中污染物较多，在废水中含有橡胶残留物，传统的处理方式通过沉淀将污水中的杂物排出，可传统的沉淀效率慢用时长，在小型的生产中，使用沉淀较为不便，为了加快废水中的残留物快速分离处。因此，我们提出一种合成橡胶生产的废水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种合成橡胶生产的废水处理设备，通过在固网板内安装的过滤网，可将废水中的杂质隔离在固网板内，达到快速过滤的效果，同时由第二电机带动固网板旋转出顶罩外，使杂质快速排出，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种合成橡胶生产的废水处理设备，包括机壳、顶罩、出板口、第一电机、第二电机、废水管和基座，所述机壳底端的四角均设有基座，所述机壳的顶端固定有管槽，且管槽设有两组，所述机壳通过管槽与顶罩连接，所述机壳内部的底端安装有第一电机，所述顶罩的顶端设有废水管，所述顶罩的右侧设有出板口，且出板口的内部安装有第二电机，所述第二电机的电机轴上设有固网板，所述固网板内安装有过滤网。
进一步的，所述第一电机的电机轴上固定有旋转板，所述旋转板内设有吸收组件，所述旋转板的表面设有入水口，且入水口设有多组。
进一步的，所述吸收组件内置有活性炭。
进一步的，所述管槽内设有管壳，且管壳内安装有超滤膜，所述超滤膜设有多组。
进一步的，所述顶罩内部的左侧设有固板块，且固板块的顶端与固网板底端的左侧连接。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的合成橡胶生产的废水处理设备，通过在固网板内安装的过滤网，可将废水中的杂质隔离在固网板内，达到快速过滤的效果，同时由第二电机带动固网板旋转出顶罩外，使杂质快速排出。
2.本实用新型的合成橡胶生产的废水处理设备，通过在管壳内设有的超滤膜，截污量大可隔离水中更多杂质。
3.本实用新型的合成橡胶生产的废水处理设备，通过设有的吸收组件，且吸收组件内设有的活性炭，同时吸收组件安装在旋转板上，通过电机的电机轴带动旋转板进行快速旋转时，可加快活性炭对内部化学污染物的吸收，达到较好的过滤效果。
