节能高效印刷污水处理技术

发布时间:2018-9-15 14:46:58  中国污水处理工程网

  申请日2017.10.27

  公开(公告)日2018.07.27

  IPC分类号C02F9/04

  摘要

  本实用新型公开了一种节能高效的印刷污水处理装置,包括处理装置主体与二号调节池,所述处理装置主体的内部内表面固定安装有沉淀池与过滤池,且沉淀池的下端外表面固定安装有混凝机,所述处理装置主体的内部内表面靠近沉淀池的一侧固定安装有一号调节池,且一号调节池的下端外表面固定安装有消毒机,所述处理装置主体的内部内表面靠近一号调节池的外表面固定安装有过滤池,且过滤池的内表面中间处固定安装有栅格。本实用新型所述的一种节能高效的印刷污水处理装置,设有二号调节池、过滤器与污水循环管,能够有效提高污水处理装置的工作效率,使得污水处理更加节能,并能提高污水处理的品质,带来更好的使用前景。

  权利要求书

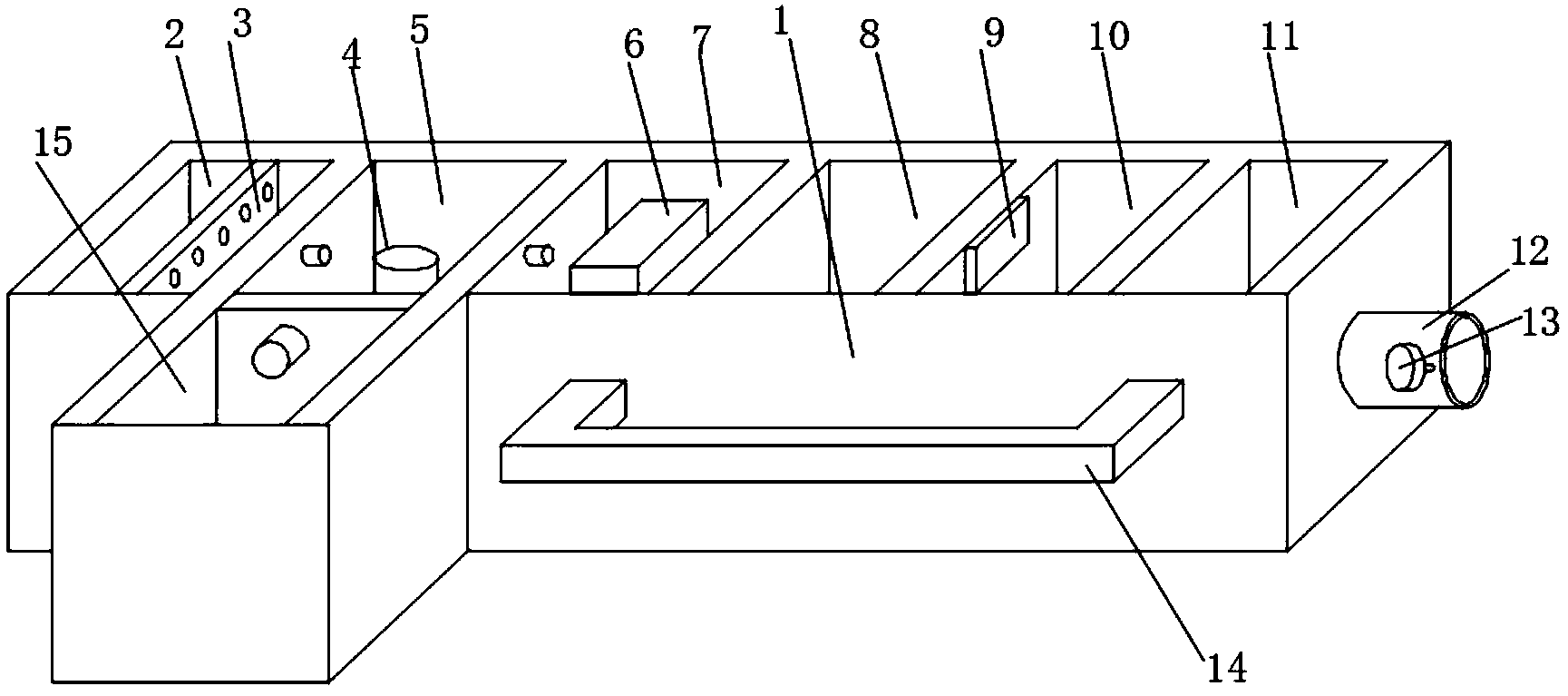

  1.一种节能高效的印刷污水处理装置,包括处理装置主体(1)与二号调节池(15),其特征在于:所述处理装置主体(1)的内部内表面固定安装有沉淀池(7)与第二过滤池(10),且沉淀池(7)的下端外表面固定安装有混凝机(6),所述处理装置主体(1)的内部内表面靠近沉淀池(7)的一侧固定安装有一号调节池(5),且一号调节池(5)的下端外表面固定安装有消毒机(4),所述处理装置主体(1)的内部内表面靠近一号调节池(5)的外表面固定安装有第一过滤池(2),且第一过滤池(2)的内表面中间处固定安装有栅格(3),所述第二过滤池(10)的内部内表面固定安装有过滤器(9),且过滤器(9)的内部固定安装有滤芯(19),所述过滤器(9)的一侧外表面固定安装有过滤网(18),所以处理装置主体(1)的内部内表面靠近第二过滤池(10)的一侧固定安装有中和池(8),且处理装置主体(1)的内部内表面靠近第二过滤池(10)的另一侧固定安装有流放池(11),所述流放池(11)的外表面固定安装有排水管(12),且排水管(12)的外表面活动安装有阀门(13),所述处理装置主体(1)前端外表面固定安装有污水循环管(14),所述处理装置主体(1)与二号调节池(15)固定连接,所述二号调节池(15)的内表面固定安装有水管(17),且二号调节池(15)的内部内表面靠近水管(17)的下方固定安装有脱水机(16),所述消毒机(4)和混凝机(6)均与脱水机(16)电性连接。

  2.根据权利要求1所述的一种节能高效的印刷污水处理装置,其特征在于:所述污水循环管(14)的一端固定安装有水泵,且污水循环管(14)与水泵固定连接,水泵的数量为两组。

  3.根据权利要求1所述的一种节能高效的印刷污水处理装置,其特征在于:所述处理装置主体(1)的外表面安装有电源开关,电源开关与处理装置主体(1)固定连接。

  4.根据权利要求1所述的一种节能高效的印刷污水处理装置,其特征在于:所述污水循环管(14)每分钟的抽水量为一点五吨,且污水循环管(14)的两端均安装有防渗垫。

  5.根据权利要求1所述的一种节能高效的印刷污水处理装置,其特征在于:所述过滤器(9)安装的过滤网(18)成波形分布,且过滤网(18)的滤网口径为三毫米。

  6.根据权利要求1所述的一种节能高效的印刷污水处理装置,其特征在于:所述污水循环管(14)与处理装置主体(1)成回字形连接,且污水循环管(14)拐弯处的连接角度为九十度。

  说明书 [支持框选翻译]

  一种节能高效的印刷污水处理装置

  技术领域

  本实用新型涉及污水处理设备领域,特别涉及一种节能高效的印刷污水处理装置。

  背景技术

  印刷污水处理装置,通过设置的多个污水处理池,对印刷过程中产生的污水进行分解、沉淀、过滤和净化等一系列操作,使得处理完成的污水达到排放外界的水质要求,从而可以降低印刷污水对自然界的危害,起到了很好的环境保护作用;现有的印刷污水处理装置在使用时存在一定的弊端,传统的印刷污水处理装置的处理方式不够节能,造成有限资源的浪费使用,且传统印刷污水处理装置的工作效率较低,增加了污水处理时所需的时间,传统印刷污水处理装置的处理效果较差,排放的水体依旧带有一定的有害物,给使用者带来了一定的影响,为此,我们提出一种节能高效的印刷污水处理装置。

  实用新型内容

  本实用新型的主要目的在于提供一种节能高效的印刷污水处理装置,可以有效解决背景技术中的问题。

  为实现上述目的,本实用新型采取的技术方案为:

  一种节能高效的印刷污水处理装置,包括处理装置主体与二号调节池,所述处理装置主体的内部内表面固定安装有沉淀池与第二过滤池,且沉淀池的下端外表面固定安装有混凝机,所述处理装置主体的内部内表面靠近沉淀池的一侧固定安装有一号调节池,且一号调节池的下端外表面固定安装有消毒机,所述处理装置主体的内部内表面靠近一号调节池的外表面固定安装有第一过滤池,且第一过滤池的内表面中间处固定安装有栅格,所述第二过滤池的内部内表面固定安装有过滤器,且过滤器的内部固定安装有滤芯,所述过滤器的一侧外表面固定安装有过滤网,所以处理装置主体的内部内表面靠近第二过滤池的一侧固定安装有中和池,且处理装置主体的内部内表面靠近第二过滤池的另一侧固定安装有流放池,所述流放池的外表面固定安装有排水管,且排水管的外表面活动安装有阀门,所述处理装置主体前端外表面固定安装有污水循环管,所述处理装置主体与二号调节池固定连接,所述二号调节池的内表面固定安装有水管,且二号调节池的内部内表面靠近水管的下方固定安装有脱水机,所述消毒机和混凝机均与脱水机电性连接。

  优选的,所述污水循环管的一端固定安装有水泵,且污水循环管与水泵固定连接,水泵的数量为两组。

  优选的,所述处理装置主体的外表面安装有电源开关,电源开关与处理装置主体固定连接。

  优选的,所述污水循环管每分钟的抽水量为一点五吨,且污水循环管的两端均安装有防渗垫。

  优选的,所述过滤器安装的过滤网成波形分布,且过滤网的滤网口径为三毫米。

  优选的,所述污水循环管与处理装置主体成回字形连接,且污水循环管拐弯处的连接角度为九十度。

  与现有技术相比,本实用新型具有如下有益效果:该节能高效的印刷污水处理装置,设置有二号调节池,通过将污水中漂浮的滤液导入二号调节池,用脱水机对其进行脱水处理,可以得到污水中含有的杂质,从而降低污水的处理步骤,有效提高装置的工作效率,印刷污水通过过滤器流入第二过滤池,过滤器通过其内部的滤芯和表面的过滤网可以对污水进行二次的过滤处理,其处理过程不消耗任何有限资源,使得污水的处理更加节能,流放池底部的污水沉淀物通过水泵抽取,进入污水循环管,再次流向沉淀池,对未达标的污水起到二次过滤的作用,有效提高装置的污水处理效果,具有提高水质的作用,整个装置简单,操作方便,高效与节能的效果相对于传统方式更好。
