申请日2011.10.14
公开(公告)日2012.07.04
IPC分类号B02C13/02; B02C13/26; B02C13/20
摘要
本实用新型公开了一种污泥饼的分散破碎机，它包括轴承座、轴承、侧板、入口料斗、固定破碎爪、主转动破碎爪、轴套、弹性联轴器减速箱、电机、右侧板、箱体、传动轴;箱体上面设置有入口料斗，箱体内装有传动轴，箱体的前后两内壁上沿长度方向向其中心焊接有若干个固定破碎爪，传动轴沿径向焊接有若干行主转动破碎爪，每行上有若干列主转动破碎爪;当传动轴转动时，每行上的主转动破碎爪与箱体上的固定破碎爪相互交错。本实用新型通过在箱体、传动轴上焊接破碎爪，两者的破碎爪之间形成了破碎区，当脱水后的污泥饼通过入口料斗送入后，污泥饼在破碎区内得到充分地分散破碎，然后从箱体下部漏到收集装置中。
权利要求书
1.污泥饼的分散破碎机，其特征是：它包括左轴承座(1)、左轴承(2)、左侧板(3)、入口料斗(4)、固定破碎爪(5)、主转动破碎爪(6′)、右轴承座(7)、右轴承(8)、轴套(10)、弹性联轴器(11、12)、减速箱(13)、电机(14)、右侧板(15)、箱体(16)、传动轴(17);箱体(16)上面设置有入口料斗(4)，箱体(16)内装有传动轴(17)，传动轴(17)的左端与左轴承(2)相配合，左轴承(2)外面的左轴承座(1)固定在左侧板(3)上，其右端依次装有右轴承(8)、轴套(10)、弹性联轴器(11、12)，弹性联轴器(12)与减速箱(13)、电机(14)相连，右轴承(8)外面的右轴承座(7)固定在右侧板(15)上;箱体(16)的前后两内壁上沿长度方向向其中心焊接有若干个固定破碎爪(5)，传动轴(17)沿径向焊接有若干行主转动破碎爪(6′)，每行上有若干列主转动破碎爪(6′);当传动轴(17)转动时，每行上的主转动破碎爪(6′)与箱体(16)上的固定破碎爪(5)相互交错。

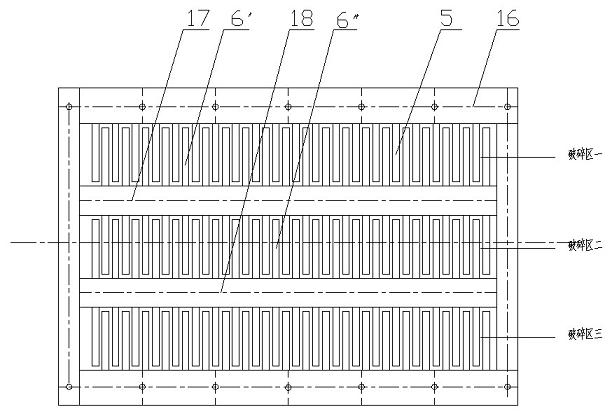

2.根据权利要求1所述的分散破碎机，其特征是：它还包括齿轮(9)、从动轴(18)、从转动破碎爪(6″);齿轮(9)设置在轴承(8)与轴套(10)之间，从动轴(18)设置在箱体(16)内，两端装有轴承，传动轴(17)通过齿轮(9)带动从动轴(18)转动，从动轴(18)沿径向焊接有若干行从转动破碎爪(6″)，每行上有若干列从转动破碎爪(6″)，当从动轴(18)转动时，每行上的从转动破碎爪(6″)与固定破碎爪(5)、主转动破碎爪(6′)相互交错。
3.根据权利要求2所述的分散破碎机，其特征是：若干行主转动破碎爪(6′)、从转动破碎爪(6″)分别在传动轴(17)、从动轴(18)的径向上均布。
4.根据权利要求2所述的分散破碎机，其特征是：固定破碎爪(5)、主转动破碎爪(6′)、从转动破碎爪(6″)可以是圆柱体，也可以是立方体。
5.根据权利要求2所述的分散破碎机，其特征是：固定破碎爪(5)与传动轴(17)、从动轴(18)在同一高度上。
说明书
污泥饼的分散破碎机
技术领域
本实用新型涉及一种对造纸废水处理产生的污泥进行脱水成污泥饼后进行处理的设备。
背景技术
随着造纸产业的发展和污染防治设施的建设，造纸废水经治理设施处理后产生的污泥成为新的污染源，而且该污染源随着造纸行业生产规模的扩大而不断增多。如何有效的处理这种造纸污泥成为造纸企业亟待解决的问题，近几年针对造纸污泥的处理提出了海洋投弃、土地填埋、堆肥、焚烧和深加工再利用等处理方法，虽然处理方法不同，但都有一个共同的要求就是要对含水率为95%左右的造纸污泥进行脱水，使其达到一定的干度后才能进一步处理，这也促使造纸污泥脱水技术得到快速发展。在造纸污泥脱水技术快速发展的同时，又出现了新的问题，即污泥脱水后形成的污泥饼难以破碎，给后续的运输和处理都带来了很大的难度，所以污泥饼的破碎问题成为了污泥处理的瓶颈问题。
发明内容
本实用新型所要解决的问题是提供一种污泥饼的分散破碎机，它可以将脱水后的大块污泥饼分散破碎，方便后续处理。
本新型污泥饼的分散破碎机，其特征是：它包括左轴承座、左轴承、左侧板、入口料斗、固定破碎爪、主转动破碎爪、右轴承座、右轴承、轴套、弹性联轴器减速箱、电机、右侧板、箱体、传动轴;箱体上面设置有入口料斗，箱体内装有传动轴，传动轴的左端与左轴承相配合，左轴承外面的左轴承座固定在左侧板上，其右端依次装有右轴承、右轴套、弹性联轴器，弹性联轴器与减速箱、电机相连，右轴承外面的右轴承座固定在右侧板上;箱体的前后两内壁上沿长度方向向其中心焊接有若干个固定破碎爪，传动轴沿径向焊接有若干行主转动破碎爪，每行上有若干列主转动破碎爪;当传动轴转动时，每行上的主转动破碎爪与箱体上的固定破碎爪相互交错。
本实用新型通过在箱体、传动轴上焊接破碎爪，两者的破碎爪之间形成了破碎区，当脱水后的污泥饼通过入口料斗送入后，污泥饼在破碎区内得到充分地分散破碎，然后从箱体下部漏到收集装置中。
本实用新型可用于分散破碎造纸废水处理过程中产生并经过脱水后的污泥饼，也可用于分散破碎其它体积大、粘接密度高的大块污泥饼。分散破碎后的污泥饼可变成需要尺寸的污泥粒，便于对污泥进行后续的处理，如掺煤焚烧发电等。
