申请日2011.05.27
公开(公告)日2012.09.05
IPC分类号E03C1/12
摘要
本实用新型公开一种污水回收再生利用装置，其包含一至少具有第一容置区及第二容置区的储水单元;一设于第一及第二容置区间的过滤单元;一与第一容置区连通的污水输入单元;以及一与第二容置区连通的过滤水输出单元。本实用新型可将浴室或洗衣机等家庭污水由污水输入单元回收至储水单元中，并以过滤单元过滤后，再由过滤水输出单元进行输出再利用，而达到节约能源的功效。

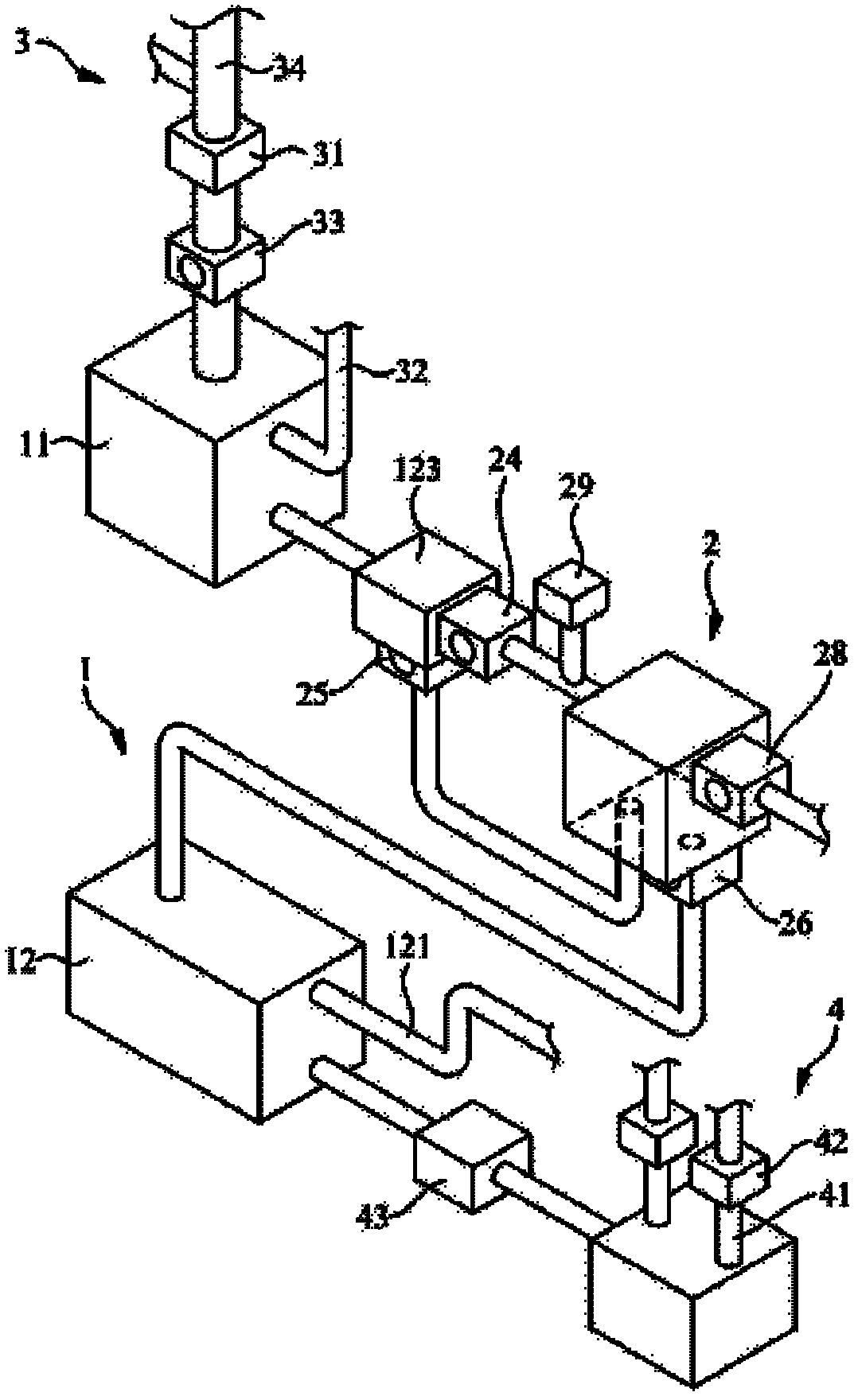

摘要附图
CN202416462U[中文]
权利要求书 [支持框选翻译]
1.一种污水回收再生利用装置，其特征在于：包含：
一储水单元，至少包含有第一容置区及第二容置区;
一过滤单元，其设于第一及第二容置区之间;
一污水输入单元，其与第一容置区连通;以及
一过滤水输出单元，其与第二容置区连通。
2.如权利要求1所述的污水回收再生利用装置，其特征在于：所述第二容置区上设有一排水口。
3.如权利要求1所述的污水回收再生利用装置，其特征在于：所述过滤单元至少包含有无烟煤层、滤砂层及石头或粗砂层，且各层之间以细网层加以隔离，且该无烟煤层连通有一分水阀。
4.如权利要求1所述的污水回收再生利用装置，其特征在于：所述过滤单元与第一容置区之间具有一多向马达，而该多向马达之间设有两分水阀，并于其中一分水阀与过滤单元之间设有一除泡添加单元。
5.如权利要求1所述的污水回收再生利用装置，其特征在于：所述过滤单元与第二容置区之间具有一分水阀，且所述第二容置区上分设有一满水位排水管。
6.如权利要求1所述的污水回收再生利用装置，其特征在于：所述污水输入单元与第一容置区之间设有分水阀，而该分水阀连接有一分歧管，该分歧管上设有一水表，且该分水阀与第一容置区之间设有连通管。
7.如权利要求1所述的污水回收再生利用装置，其特征在于：所述过滤水输出单元包含有多数管体，而各管体上分别连通有一水表。
8.如权利要求1所述的污水回收再生利用装置，其特征在于：所述过滤水输出单元与第二容置区之间具有一马达。
说明书 [支持框选翻译]
污水回收再生利用装置
技术领域
本实用新型关于一种污水回收再生利用装置，尤指可将浴室或洗衣机等家庭污水由污水输入单元回收至储水单元中，并以过滤单元过滤后，再由过滤水输出单元进行输出再利用，而达到节约能源的功效的污水回收再生利用装置。
背景技术
水为一般民生不可或缺的资源之一，而一般的水资源大多仰赖水库收集雨水、山泉水或是抽取地下水，以提供民众所需的民生用水。
但是以一般取得水资源的方式而言，皆必须取决于季节、气候及环境等因素，而使得该水资源易因季节、气候及环境的种种变迁导致有不易取得的情形，考虑到水资源取得之不易，因此，在日常生活中的节水及回收利用便显得更为重要，而目前民众所使用的方式除于水龙头上加装节水器之外，再来就是将洗米及洗蔬菜的水加以回收作为浇花与冲洗马桶之用，然而前述的方式需要民众自动自发去实行，故导致节水及回收利用的效果有限。
发明内容
因为上述已知污水回收再生利用装置的缺点，本实用新型的目的是提出一种污水回收再生利用装置，以期可将浴室或洗衣机等家庭污水由污水输入单元回收至储水单元中，并 以过滤单元过滤后，再由过滤水输出单元进行输出再利用，而达到节约能源的功效。
为达上述目的，本实用新型的污水回收再生利用装置其包含一至少具有第一容置区及第二容置区的储水单元;一设于第一及第二容置区间的过滤单元;一与第一容置区连通的污水输入单元;以及一与第二容置区连通的过滤水输出单元。
由于采用以上技术方案，本实用新型的污水回收再生利用装置，可将浴室或洗衣机等家庭污水由污水输入单元回收至储水单元中，并以过滤单元过滤后，再由过滤水输出单元进行输出再利用，而达到节约能源的功效。
