申请日2011.10.13
公开(公告)日2012.06.20
IPC分类号C01C1/02; C02F1/00
摘要
一种含氨废水回收利用装置，包括第一水洗塔、第二水洗塔，第二水洗塔与水分相通，水分与加热器相通，加热器与膜分装置相通，在第二水洗塔与第二常压塔之间设有稀氨水槽，稀氨水槽通过氨水泵及连接管线与第二常压塔相通。本发明提供的含氨废水回收利用装置，在原工艺流程中增加氨水储槽和氨水泵，将第二水洗塔出来的滴度为2-8TT的氨水送到精炼工段常压塔作为软水替代，减少精炼软水消耗，节省水资源;提高了合成氨企业生产中低浓度氨水的回收利用率，减轻生化处理的负荷问题，降低了低浓度氨水外排对环境的污染。
权利要求书

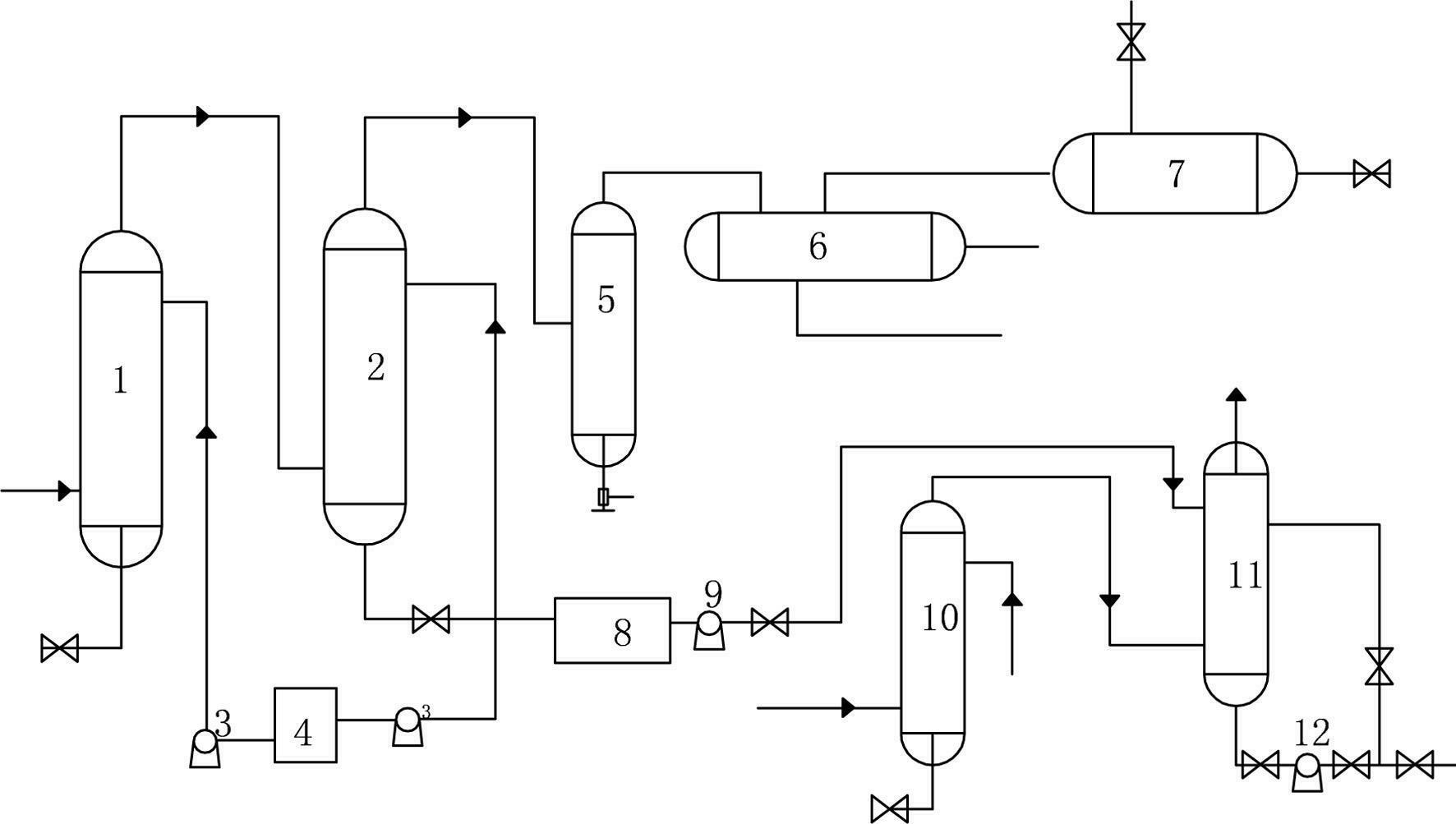

1.一种含氨废水回收利用装置，包括第一水洗塔(1)、第二水洗塔(2)，第二水洗塔(2)与水分(5)相通，水分(5)与加热器(6)相通，加热器(6)与膜分装置(7)相通，其特征在于：在第二水洗塔(2)与第二常压塔(11)之间设有稀氨水槽(8)，稀氨水槽(8)通过氨水泵(9)及连接管线与第二常压塔相通。
说明书
含氨废水回收利用装置
技术领域
本发明涉及一种在氨合成系统来中低滴度氨水的回收利用装置。
背景技术
氨合成系统来的放空气经气动薄膜调节阀减压到10MPa左右进入提氢系统水洗塔，放空气所含的氨被高压柱塞泵送来的软水吸收后，气体进入水洗塔气水分离器，分离掉携带的水雾液滴，然后气体经高压孔板计量后进人气体加热器，加热到一定温度，进入膜分离器，分离后得到的渗透氢返回合成氨系统继续使用，分离出尾气则经减压阀减压后送到吹风气余热锅炉燃烧，利用热量。水洗塔的氨水后从塔底排出，第一水洗塔氨水送氨水精馏回收液氨，第二水洗塔氨水则因为其滴度不高，回收成本高，利用效率不大，直接排放造成环境污染。合成氨所副产废氨水是含氨氮较高的污染源，如何高效率地脱除含氨废水中的氨氮，减轻生化处理的负荷，符合节能、环保、经济的要求，是企业急需解决的难题，国内很多合成氨企业都做了相关的技术研究。
专利文献CN97112845研究的技术是在废氨水中加入催化剂，在加热的条件下使废氨水中的氨蒸发出来，直接与硫酸进行中和反应制取硫酸铵的方法。专利文献CN200720125956研究的技术是将低浓度氨水作为液态脱硫剂，氨水在脱硫室遇高温烟气蒸发，其氨水水蒸气与含硫烟气充分混合接触，产生化学反应吸收SO2，实现湿法脱硫。
发明内容
本发明提供一种将含氨废水作为软水回收使用的装置。
本发明的目的是这样实现的：一种含氨废水回收利用装置，包括第一水洗塔、第二水洗塔，第二水洗塔与水分相通，水分与加热器相通，加热器与膜分装置相通，在第二水洗塔与第二常压塔之间设有稀氨水槽，稀氨水槽通过氨水泵及连接管线与第二常压塔相通。
本发明提供的含氨废水回收利用装置，在原工艺流程中增加氨水储槽和氨水泵，将第二水洗塔出来的滴度为2-8TT的氨水送到精炼工段常压塔作为软水替代，减少精炼软水消耗，节省水资源;提高了合成氨企业生产中低浓度氨水的回收利用率，减轻生化处理的负荷问题，降低了低浓度氨水外排对环境的污染。
