申请日2011.01.29
公开(公告)日2011.12.21
IPC分类号G01F23/04; G01C5/00
摘要
本实用新型公开了一种填埋场渗滤液导排层水头测试装置。将滑轮装置、回管和前端开孔的导管均放置在需进行渗滤液水头监测的防渗衬垫层上，导管的前端开孔处包覆有土工复合排水网，滑轮装置分别与导管的前端和回管的一端连接，两管沿渗滤液导排层底部铺设到高程基准点，钢丝绳依次穿过回管、滑轮装置中的滑轮及导管后，钢丝绳的一端能与剖面沉降仪探头或地下水位计探头连接后，再与高程基准点的基座上的滑轮连接，钢丝绳的另一端露出回管后处于自由状态。本实用新型通过钢丝绳将剖面沉降仪探头拉入导管测量各点的高程，再将地下水位计头拉入导管测试地下水的位置，通过两者的联合测定，可实现防渗层沉降过程中监测点渗滤液水头的准确测量。
权利要求书

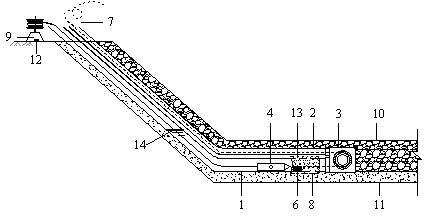

1.一种填埋场渗滤液导排层水头测试装置，其特征在于：包括导管(1)、回管(2)、滑轮装置(3)、剖面沉降仪(4)、地下水位计(5)、钢丝绳(7)、土工复合排水网(8)和基座(9);滑轮装置(3)、回管(2)和前端开孔的导管(1)均放置在需进行渗滤液水头监测的防渗衬垫层(11)上，导管(1)的前端开孔处包覆有土工复合排水网(8)，滑轮装置(3)分别与导管(1)的前端和回管(2)的一端连接，导管(1)与回管(2)沿渗滤液导排层底部铺设到地表的高程基准点，钢丝绳(7)依次穿过回管(2)、滑轮装置(3)中的滑轮及导管(1)后，钢丝绳(7)的一端能与剖面沉降仪(4)探头或地下水位计(5)探头连接后，再与高程基准点的基座(9)上的滑轮连接，钢丝绳(7)的另一端露出回管(2)后处于自由状态。
说明书 [支持框选翻译]
一种填埋场渗滤液导排层水头测试装置
技术领域
本实用新型涉及渗滤液水头测试装置，尤其是涉及一种填埋场渗滤液导排层水头测试装置。
技术背景
我国上世纪八九十年代建成的第一代垃圾填埋场，尤其是位于南方湿润多雨地区的填埋场，由于在填埋作业区缺乏有效的雨污分流措施，场内渗滤液导排系统易发生淤堵以及我国生活垃圾初始含水量过高等原因，导致填埋体内渗滤液水位过高，多在填埋面以下5米以内，以致防渗衬垫层上的渗滤液水头远大于《生活垃圾填埋场污染控制标准》(GB 16889-2008)所要求的30cm，不仅威胁垃圾堆体稳定，也增加渗滤液渗漏污染风险。
为了评估垃圾填埋场的稳定状态，非常有必要对垃圾堆体进行渗滤液水位监测。渗滤液水位监测包括垃圾堆体主水位、滞水位以及防渗衬垫层上的渗滤液水头。垃圾堆体主水位、滞水位主要是通过在垃圾堆体上打设竖向水位管来实现，而防渗衬垫层上渗滤液水头的监测一直是填埋场工程领域的一个技术难题。现有防渗衬垫层上渗滤液水头监测一般采用以下两种方法：(1)竖向水位管和水平连通管联合测定法，该方法最大的缺点无法测试防渗衬垫层在垃圾填埋过程的沉降，导致其测试结果偏小，无法反映实际情况，另一方面水平连通管需直接穿过场底的防渗衬垫层，易导致防渗衬垫层的破坏，造成环境污染;(2)孔隙水压力计测试，该方法难以保障孔隙水压力计在渗滤液浸泡中的长期耐久性，也难以选择合适的量程进行测试。
发明内容
本实用新型目的在于提供一种填埋场渗滤液导排层水头测试装置，采用剖面沉降仪和地下水位计联合测定渗滤液导排层水头的方法，可以准确确定垃圾填埋场防渗衬垫层上的渗滤液水头。
本实用新型所采用的技术方案是：
一、一种填埋场渗滤液导排层水头测试装置：
发明包括导管、回管、滑轮装置、剖面沉降仪、地下水位计、钢丝绳、土工复合排水网和基座。滑轮装置、回管和前端开孔的导管均放置在需进行渗滤液水头监测的防渗衬垫层上，导管的前端开孔处包覆有土工复合排水网，滑轮装置分别与导管的前端和回管的一端连接，导管与回管沿渗滤液导排层底部铺设到地表的高程基准点，钢丝绳依次穿过回管、滑轮装置中的滑轮及导管后，钢丝绳的一端能与剖面沉降仪探头或地下水位计探头连接后，再与高程基准点的基座上的滑轮连接，钢丝绳的另一端露出回管后处于自由状态。
二、一种填埋场渗滤液导排层水头测试方法：
将导管和回管的一端均连接在滑轮装置上，与滑轮装置一起埋设在渗滤液导排层底部渗滤液水头监测处，导管和回管的另一端铺设至基座，并在导管和回管内安装钢丝绳，在导管的局部开孔外包覆有土工复合排水网;其中：
1) 导管初始高程测量时：采用GPS系统测试高程基准点的高程，剖面沉降仪卷盘固定放置在基座上，测试剖面沉降仪探头在高程基准点的读数，然后将剖面沉降仪探头固定于导管钢丝绳上，拉动回管中的钢丝绳将剖面沉降仪探头送入导管，间隔0.5米测试导管各点的读数，直至导管开孔处即渗滤液水头监测点，并记录从导管管口至该点的长度为渗滤液水头监测点长度，完成后将剖面沉降仪探头拉出导管;
2) 监测时导管高程测量：采用GPS系统测试高程基准点的高程，剖面沉降仪卷盘固定放置在基座上，测试剖面沉降仪探头在高程基准点的读数，然后将剖面沉降仪探头固定于导管钢丝绳上，拉动回管中的钢丝绳将剖面沉降仪探头送入导管，间隔0.5米测试导管各点的读数，直至导线进入导管的长度达到渗滤液水头监测点长度时，记录此时读数，完成后将剖面沉降仪探头拉出导管。
3) 监测时渗滤液水头测量：将地下水位计探头固定于导管钢丝绳上，拉动回管中的钢丝绳将地下水位计送入导管中，直至地下水位计探头接触到水位面时报警装置响起，记录此时地下水位计导线上的刻度，即地下水位计从管口进入导管中导线的长度，称为水位计长度，完成后将地下水位计拉出导管。
4) 渗滤液导排层水头计算：根据剖面沉降仪的测试结果计算渗滤液水头监测点的高程，结合地下水位长度根据剖面沉降仪的测试结果计算地下渗滤液水位面的高程，两者高程之差即为此时渗滤液水头监测点渗滤液导排层水头。
本实用新型具有的有益效果是：
1)该装置埋设方便，具有良好的耐腐蚀性能，并且操作非常简便;
2)通过剖面沉降仪和地下水位计的联合测定，实现导排层沉降过程中导排层渗滤液水头监测点渗滤液水头的准确测量;
3)在测试过程中，避免了对复合衬垫系统造成破损，防止渗滤液泄漏污染环境;
4)还可以得到渗滤液导排层在垃圾填埋过程中的沉降。
