申请日2011.03.08
公开(公告)日2011.10.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种处理高浓度有机废水一体化设备，包括在一个箱体内由隔板分隔设置的厌氧室(13)、好氧室(14)、过滤室(15)和消毒室(16);所述厌氧室(13)设有待处理废水入口，所述消毒室设有净化水排放口;所述厌氧室和好氧室之间，好氧室和过滤室之间，过滤室和消毒室之间通过连通管相通，并且分别设有控制水体流向的翻水器(17)。本实用新型一体化设备，避开优化传统活性污泥法，主要利用经过生物菌落反应，去除污水中COD、BOD5、NH4+-N、TP等污染因子;具有反应器少、步骤少、处理效率高等优点，并利用反硝化技术对污水进行更有效的脱氮除磷。
翻译权利要求书

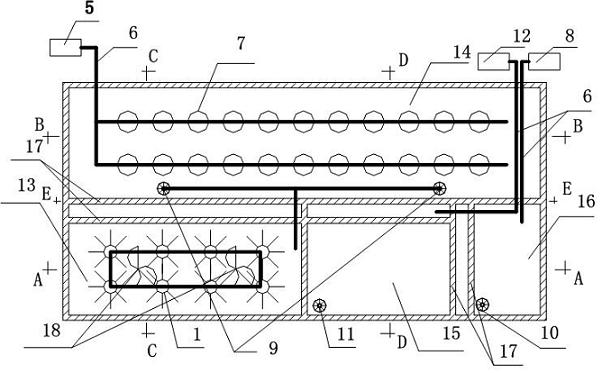

1.一种处理高浓度有机废水一体化设备，其特征在于，包括在一个箱体内由隔板分隔设置的厌氧室(13)、好氧室(14)、过滤室(15)和消毒室(16);所述厌氧室(13)设有待处理废水入口，所述消毒室设有净化水排放口;所述厌氧室和好氧室之间，好氧室和过滤室之间，过滤室和消毒室之间通过连通管相通，并且分别设有控制水体流向的翻水器(17)。
2.根据权利要求1所述的一种处理高浓度有机废水一体化设备，其特征在于，所述厌氧室(13)内设置生物填料(1)，底部设有潜水搅拌器(18)。
3.根据权利要求1所述的一种处理高浓度有机废水一体化设备，其特征在于，所述好氧室(14)通过管道(6)连接有风机(5)，内部悬挂生物填料(1)，底部安装曝气器(7)。
4.根据权利要求3所述的一种处理高浓度有机废水一体化设备，其特征在于，所述曝气器(7)为分段曝气装置。
5.根据权利要求1所述的一种处理高浓度有机废水一体化设备，其特征在于，所述好氧室(14)设有回流泵(9);所述回流泵(9)的管道输入端与好氧室连通，管道输出端与厌氧室连通。
6.根据权利要求1所述的一种处理高浓度有机废水一体化设备，其特征在于，所述过滤室(15)内设滤料，所述滤料包括三层，最底层为鹅卵石层，中间层为棕垫层，最上层为石英砂层。
7.根据权利要求1所述的一种处理高浓度有机废水一体化设备，其特征在于，所述过滤室(15)的底部设有可以控制向外排放污泥的污泥泵(11)。
8.根据权利要求1所述的一种处理高浓度有机废水一体化设备，其特征在于，所述消毒室(16)底部设有用于反向冲洗的反冲泵(10)。
9.根据权利要求1所述的一种处理高浓度有机废水一体化设备，其特征在于，所述消毒室(16)通过管道连接有消毒装置(8)。
说明书
一种处理高浓度有机废水一体化设备
技术领域
本实用新型涉及环保技术领域，具体的，涉及一种处理高浓度有机废水一体化设备。
背景技术
生活污水主要包括两部分，一部分是厕所冲洗粪便的高浓度生活污水，另一部分是除冲厕用水以外的厨房用水，洗衣和洗涤用水等低浓度的生活污水。目前一般将两部分废水一起处理，但是这样无疑加重了处理系统的处理负荷。同时，由于经济的飞速发展，全人类城市化进程加快，人们生产生活更加集中，而部分集中区并未设立集中式污水处理设施，目前主要集中式污水处理设施普遍存在占地面积大，运行费用高。
实用新型内容
本实用新型的目的在于提供一种处理高浓度有机废水一体化设备，该设备是一种一体化设备，反应器少、步骤少、处理效率高。
本实用新型高浓度有机废水一体化设备，包括在一个箱体内由隔板分隔设置的厌氧室、好氧室、过滤室和消毒室;所述厌氧室设有待处理废水入口，所述消毒室设有净化水排放口;所述厌氧室和好氧室之间，好氧室和过滤室之间，过滤室和消毒室之间通过连通管相通，并且分别设有控制水体流向的翻水器。
所述厌氧室内设置生物填料，底部设有潜水搅拌器。
所述好氧室通过管道连接有风机，内部悬挂生物填料，底部安装曝气器。为了形成部分兼氧厌氧环境，达到脱氮除磷效果，曝气器可以分段运行，所述曝气器采用分段曝气装置。
所述好氧室设有回流泵;所述回流泵的管道输入端与好氧室连通，管道输出端与厌氧室连通。回流泵的设置可以控制好氧室内的水体回流到厌氧室，从而达到更好的脱氮除磷效果。
所述过滤室内设滤料，所述滤料包括三层，最底层为鹅卵石层，中间层为棕垫层，最上层为石英砂层。
所述过滤室的底部设有可以控制向外排放污泥的污泥泵。
所述消毒室底部设有用于反向冲洗的反冲泵。
所述消毒室通过管道连接有消毒装置。
所述一体化设备厌氧室提供一种厌氧环境，在其中悬挂生物填料，添加菌种，原水经预处理后从待处理废水入口进入厌氧池底部，慢慢向上通过生物膜(填料层)，在厌氧环境下发生水解酸化，为增均匀水质，在厌氧室底部加设潜水搅拌机;处理水通过两个翻水器从厌氧室向下翻，从好氧室底部进入好氧室，好氧室中悬挂生物填料，添加菌种，底部设分段曝气装置，分段曝气装置可独立运行，形成好氧区和兼氧区，达到除去部分N、P目的，为更好去除水中N、P设备在好氧室中加设回流泵，将好氧区处理水回流到厌氧区发生厌氧硝化除去N、P;处理水经两个翻水器，从好氧室顶部向下翻，从过滤室底部进入过滤室，慢慢向上依次通过鹅卵石层、棕垫和石英砂，达到过滤目的，设备部采用外加污泥，产泥量小，主要是原水中悬浮物和脱落生物菌落，在过滤室底部设污泥泵排泥;处理水经翻水器从消毒室底部进入经消毒后从净化水排放口排放。
综上所述，本实用新型与现有技术相比，具有以下优点：
(1)、本实用型型是一种一体化设备，反应器少、步骤少、处理效率高;并利用反硝化技术对污水进行更有效的脱氮除磷。
(2)、本实用新型一体化设备，避开优化传统活性污泥法，主要是经过生物菌落反应，去除污水中COD、BOD5、NH4+-N、TP等污染因子。
(3)、本实用新型一体化设备缩短污水处理的工艺流程，结构简单;节能，不使用污泥，减少传统回流，占地少;耐冲击负荷强，运行稳定;污泥产生及需求量小。
