申请日2010.07.02
公开(公告)日2011.02.09
IPC分类号C02F9/04
摘要
本实用新型的目的是提供锅炉化学水处理系统，结构合理简单，节约能源，节省精力，能有效处理锅炉用水。为达到所述效果，本实用新型锅炉化学水处理系统，包括进水装置，进水装置连接预处理装置，预处理装置连接一级除盐系统，一级除盐系统连接到用水点，一级除盐系统上还连接有酸碱再生系统。由于采用了所述技术方案，锅炉化学水处理系统减少了系统维护成本，不需要额外的维护人员，整个系统就能自动进行不间断的水处理。在确保出水质量的前提下，本实用新型能达到每小时20吨的水处理效果，系统配套合理、工艺先进、自动化程度高，能满足锅炉给水的需要，并有良好的经济效益。
翻译权利要求书

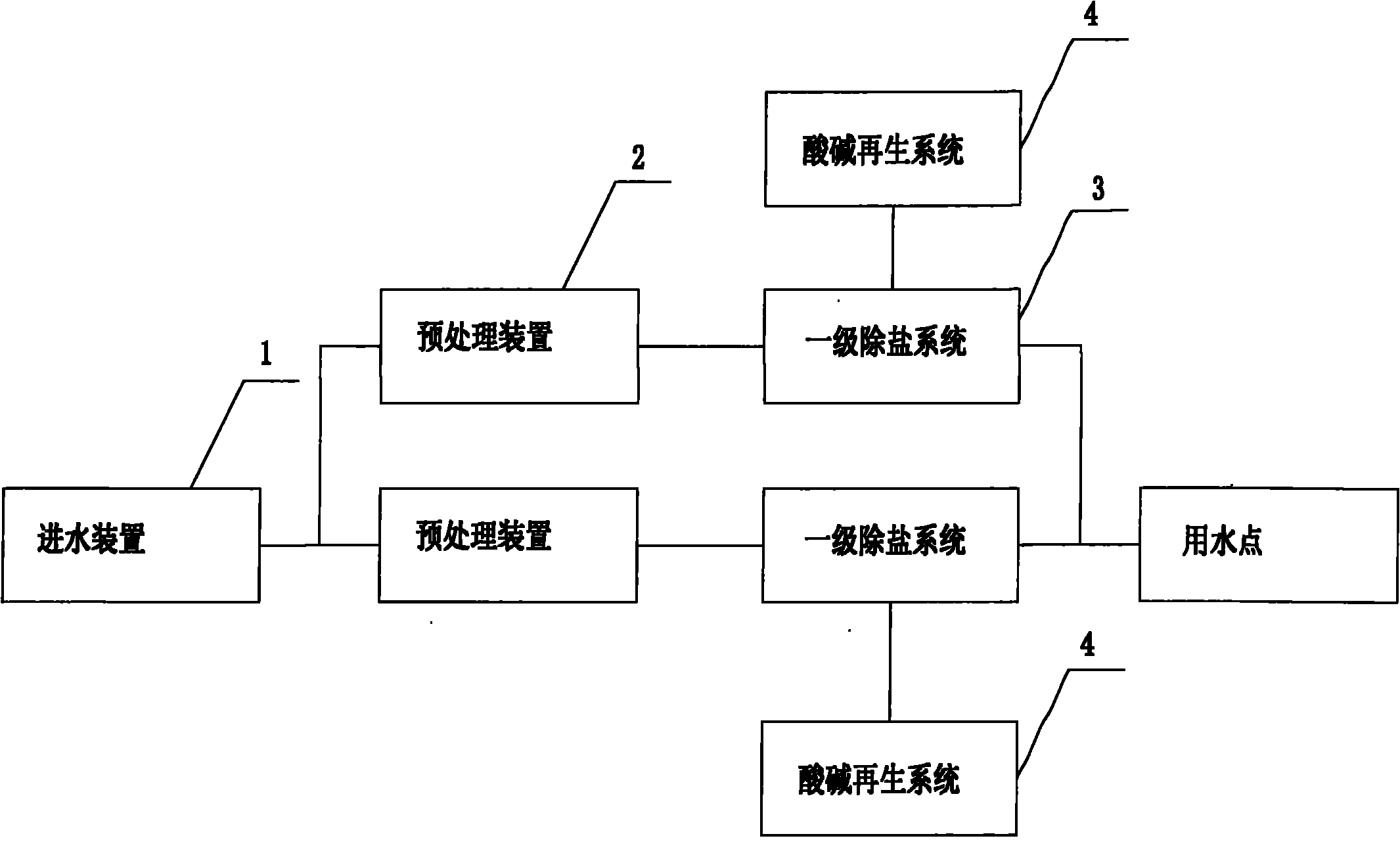

1.锅炉化学水处理系统，包括进水装置(1)，其特征在于，进水装置(1)连接预处理装置(2)，预处理装置(2)连接一级除盐系统(3)，一级除盐系统(3)连接到用水点，一级除盐系统(3)上还连接有酸碱再生系统(4)。
2.如权利要求1所述的锅炉化学水处理系统，其特征在于：所述预处理装置(2)和一级除盐系统(3)均有两套，两套预处理装置(2)和一级除盐系统(3)之间并行连接。
3.如权利要求1或2所述的锅炉化学水处理系统，其特征在于：所述预处理装置(2)包括清水池(21)，连接清水池(21)的清水泵(22)，以及安装在清水泵(22)后的过滤器(23)。
4.如权利要求1或2所述的锅炉化学水处理系统，其特征在于：所述一级除盐系统(3)包括依次连接的阳离子交换器(31)、除CO2器(32)和阴离子交换器(33)。
5.如权利要求4所述的锅炉化学水处理系统，其特征在于：酸碱再生系统(4)连接在一级除盐系统(3)的阳离子交换器(31)和阴离子交换器(33)上。
6.如权利要求5所述的锅炉化学水处理系统，其特征在于：酸碱再生系统(4)包括依次连接的高位酸碱贮罐(41)、酸碱计量箱(42)、酸碱喷射器(43)及再生用液体管，酸碱喷射器(43)连接再生用泵(44)。
说明书
锅炉化学水处理系统
技术领域
本实用新型涉及一种水处理系统，尤其涉及锅炉化学水处理系统。
背景技术
水是工业的血液，锅炉是工业的心脏，锅炉水处理则是为心脏提供合格血液、保证锅炉安全经济运行的必不可少的手段。锅炉是在低压、中压、高压乃至亚临界、超临界压力下运行的设备，给水水质的好坏，直接影响锅炉的安全经济运行。水处理一旦发生失误，就可能造成不可挽回的安全事故，轻则造成巨大经济损失，重则引起人身伤害。锅炉又是耗能大户，工业发达国家的锅炉用燃料一般占第一位，远高于其它产业，水处理不当则会造成燃料的浪费。
水处理不当给锅炉造成的后果可概括为结垢、腐蚀和汽水共腾。由于水垢的导热性极差，结垢直接影响传热和汽水正常循环，轻则造成垢下腐蚀、燃料浪费和缩短锅炉寿命，重则引发胀管、变形或爆管事故。腐蚀直接影响材料强度，轻则缩短锅炉寿命，重则造成裂纹甚至爆炸事故。汽水共腾直接影响蒸汽质量，可能导致过热器及其它用汽设备结垢甚至引起安全事故。所有这些而产生的维修费用相当可观，因此锅炉水处理工作是保证锅炉安全、经济运行和节约能源的一项重要工作、不能忽视。严格控制锅炉给水水质有十分重要的意义。
锅炉补给水的处理工作，是锅炉运行中的一项重要的技术基础工作。如果锅炉给水没有经过水处理或水处理不当，不但会缩短锅炉的使用寿命、浪费燃料，甚至会造成重大设备事故和人员伤亡。
实用新型内容
本实用新型的目的是提供锅炉化学水处理系统，结构合理简单，节约能源，节省精力，能有效处理锅炉用水。
为达到所述效果，本实用新型锅炉化学水处理系统，包括进水装置，进水装置连接预处理装置，预处理装置连接一级除盐系统，一级除盐系统连接到用水点，一级除盐系统上还连接有酸碱再生系统。
优选的，所述预处理装置和一级除盐系统均为两套。平时只开启其中一套，但是当经过一定时间的运行，设备会随之失效，此时，对于过滤器，过滤能力下降，应停运并进行反洗。对于除盐设备，树脂失效，设备出水电导率高，应停运并启动酸碱系统进行再生，使阴阳树脂活化，恢复处理能力。此时开启另一套系统能确保本实用新型不间断工作。
优选的，所述预处理装置包括清水池，连接清水池的清水泵，以及安装在清水泵后的过滤器。锅炉用水的预处理包括原水的混凝、沉淀或澄清和过滤。
优选的，酸碱再生系统连接在一级除盐系统的阳离子交换器和阴离子交换器上。
优选的，酸碱再生系统包括依次连接的高位酸碱贮罐、酸碱计量箱、酸碱喷射器及再生用液体管，酸碱喷射器连接再生用泵。
优选的，所述一级除盐系统包括依次连接的阳离子交换器、除CO2器和阴离子交换器。
由于采用了所述技术方案，锅炉化学水处理系统减少了系统维护成本，不需要额外的维护人员，整个系统就能自动进行不间断的水处理。在确保出水质量的前提下，本实用新型能达到每小时20吨的水处理效果，系统配套合理、工艺先进、自动化程度高，能满足锅炉给水的需要，并有良好的经济效益。
