申请日2010.07.12
公开(公告)日2011.02.16
IPC分类号C02F103/36; C02F1/04
摘要
本实用新型涉及一种汽提塔降低聚酯废水COD值装置，其特征在于：它包括废水收集槽(1)、第一化工泵(2)、热交换器(3)、第二化工泵(4)、汽提塔(5)和热媒炉(6);所述废水收集槽(1)出口与第一化工泵(2)进口相连，所述第一化工泵(2)出口与热交换器(3)进口相连，所述热交换器(3)出口与汽提塔(5)顶端进口相连，所述汽提塔(5)底端出口与第二化工泵(4)进口相连，所述第二化工泵(4)出口与所述热交换器(3)换热介质进口相连或直接与污水处理站相连，所述热交换器(3)换热介质出口与污水处理站相连;所述汽提塔(5)顶端气体出口与热媒炉(6)相连接。本实用新型可降低聚酯类化纤企业生产过程中产生的聚酯废水COD含量、降低污水处理成本、保护环境。
翻译权利要求书

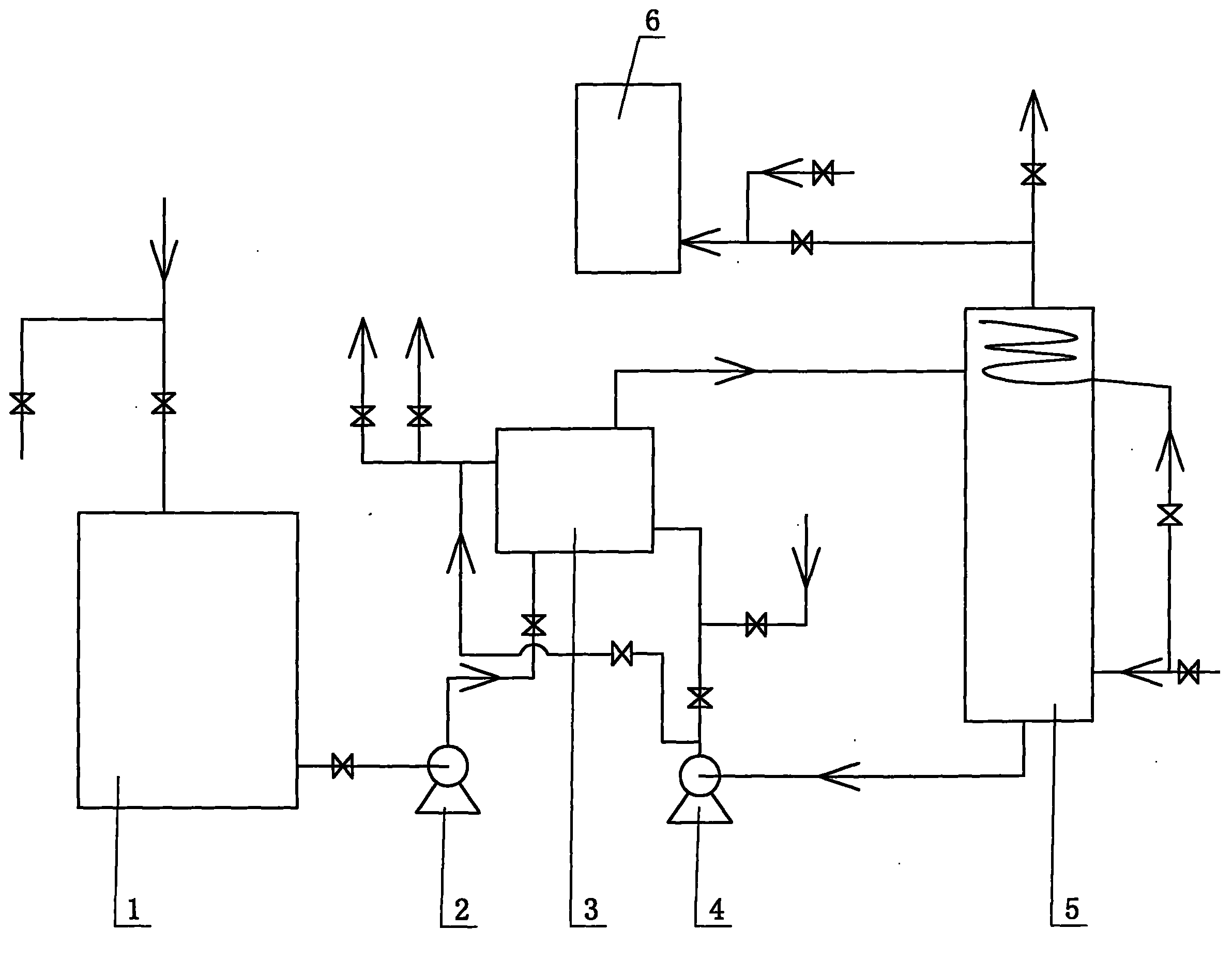

1.一种汽提塔降低聚酯废水COD值装置，其特征在于：它包括废水收集槽(1)、第一化工泵(2)、热交换器(3)、第二化工泵(4)、汽提塔(5)和热媒炉(6);
所述废水收集槽(1)出口与第一化工泵(2)进口相连，所述第一化工泵(2)出口与热交换器(3)进口相连，所述热交换器(3)出口与汽提塔(5)顶端进口相连，所述汽提塔(5)底端出口与第二化工泵(4)进口相连，所述第二化工泵(4)出口与所述热交换器(3)换热介质进口相连或直接与污水处理站相连，所述热交换器(3)换热介质出口与污水处理站相连;所述汽提塔(5)顶端气体出口与热媒炉(6)相连接。
2.根据权利要求1所述的一种汽提塔降低聚酯废水COD值装置，其特征在于：所述热媒炉(6)的进口管路上还连接有氮气管路。
3.根据权利要求1或2所述的一种汽提塔降低聚酯废水COD值装置，其特征在于：所述热交换器(3)换热介质进口管路上还连接有冷却水管;所述热交换器(3)换热介质出口管路与冷却水循环管路相连通。
说明书
汽提塔降低聚酯废水COD值装置
(一)技术领域
本实用新型涉及一种汽提塔降低聚酯废水COD值装置，主要用于降低聚酯类化纤企业生产过程中产生的聚酯废水COD含量。属于化工设备技术领域。
(二)背景技术
在化工企业中，聚酯类化纤企业生产过程中产生的聚酯废水COD含量较高(为25000～30000mg/L)，浓度已大大超过污水处理厌氧池的接收浓度，为使浓度达到厌氧池的接收标准，国内厂家大多采用稀释法(使用浓度较低的生产用水与聚酯废水混合)，将其稀释至厌氧池的接收浓度(为3000～4000mg/L)。稀释法会大大增加厌氧池的处理量，通常增加至原聚酯废水处理量的12～15倍，这极大地增加了厌氧池处理成本并降低了处理效果，造成许多聚酯类化纤企业外排污水的COD含量超标，对环境造成严重污染。
(三)发明内容
本实用新型的目的在于克服上述不足，提供一种可降低聚酯类化纤企业生产过程中产生的聚酯废水COD含量、降低污水处理成本、保护环境的汽提塔降低聚酯废水COD值装置。
本实用新型的目的是这样实现的：一种汽提塔降低聚酯废水COD值装置，其特征在于：它包括废水收集槽、第一化工泵、热交换器、第二化工泵、汽提塔和热媒炉;
所述废水收集槽出口与第一化工泵进口相连，所述第一化工泵出口与热交换器进口相连，所述热交换器出口与汽提塔顶端进口相连，所述汽提塔底端出口与第二化工泵进口相连，所述第二化工泵出口与所述热交换器换热介质进口相连或直接与污水处理站相连，所述热交换器换热介质出口与污水处理站相连;所述汽提塔顶端气体出口与热媒炉相连接。
所述热媒炉的进口管路上还连接有氮气管路。
所述热交换器换热介质进口管路上还连接有冷却水管;所述热交换器换热介质出口管路与冷却水循环管路相连通。
与现有技术相比，本实用新型的有益效果是：
1)聚酯废水COD含量大幅度下降：热交换时采用升温方式，原聚酯废水COD含量25000-30000mg/L下降至3000-5000mg/L;采用降温方式，原聚酯废水COD含量25000-30000mg/L下降至1500-3000mg/L;
2)热交换采用升温方式时，利用处理后的温度高的聚酯废水与未处理的温度低的聚酯废水进行热交换，实现热能的充分利用，节约能源;
3)聚酯废水中提取的有机物通入热媒炉内燃烧对环境不会造成二次污染且可作为燃料节约部分煤或重油的消耗量;
4)该工艺直接提取聚酯废水中的有机物，使废水中有机物总量减少，无任何附加物产生;
5)污水处理设备占地面积小，投资少。
