申请日2010.07.13
公开(公告)日2011.03.23
IPC分类号C02F1/00
摘要
一种半内置式污水提升装置，涉及地下污水收集、排放装置，包括集水箱和污水泵，集水箱上方设有污水进口和通气口，污水泵的泵体设置在集水箱内，污水泵的电机设置在集水箱外侧，集水箱外设有污水出口，污水泵进液口在集水箱底部，出液口经软管、止回阀与集水箱外的污水出口连通，可以将地下污水收集、排放到指定地点，不需要在地下修建污水池，安装灵活、方便，省时省力、投资小，密闭性好，不跑味、孳生蚊虫;由于污水泵的泵体设置在集水箱内，污水泵的电机设置在集水箱外侧，占用空间更小，电机检修方便，主要针对单元户设计。
翻译权利要求书
1.一种半内置式污水提升装置，包括集水箱和污水泵，其特征在于，集水箱上方设有污水进口和通气口，污水泵的泵体设置在集水箱内，污水泵的电机设置在集水箱外侧，集水箱外设有污水出口，污水泵进液口在集水箱底部，出液口经软管、止回阀与集水箱外的污水出口连通。
说明书
半内置式污水提升装置
技术领域
本发明涉及地下污水收集、排放装置，具体说是一种半内置式污水提升装置。
背景技术
我们知道，现有的地下污水收集、排放装置是在地下修建污水池，利用污水自流进入污水池，然后定期用污水泵将污水池内的污水排放至地表的污水管道内。这种污水收集、排放装置，由于在地下修建污水池，费时费力、投资大，占用空间大，密闭性差，易跑味、孳生蚊虫。
发明内容
本发明解决的技术问题是，解决在地下修建污水池，费时费力、投资大，占用空间大，密闭性差，易跑味、孳生蚊虫的问题，提供一种不需要在地下修建污水池，省时省力、投资小，占用空间小，密闭性好，不跑味、孳生蚊虫的半内置式污水提升装置。

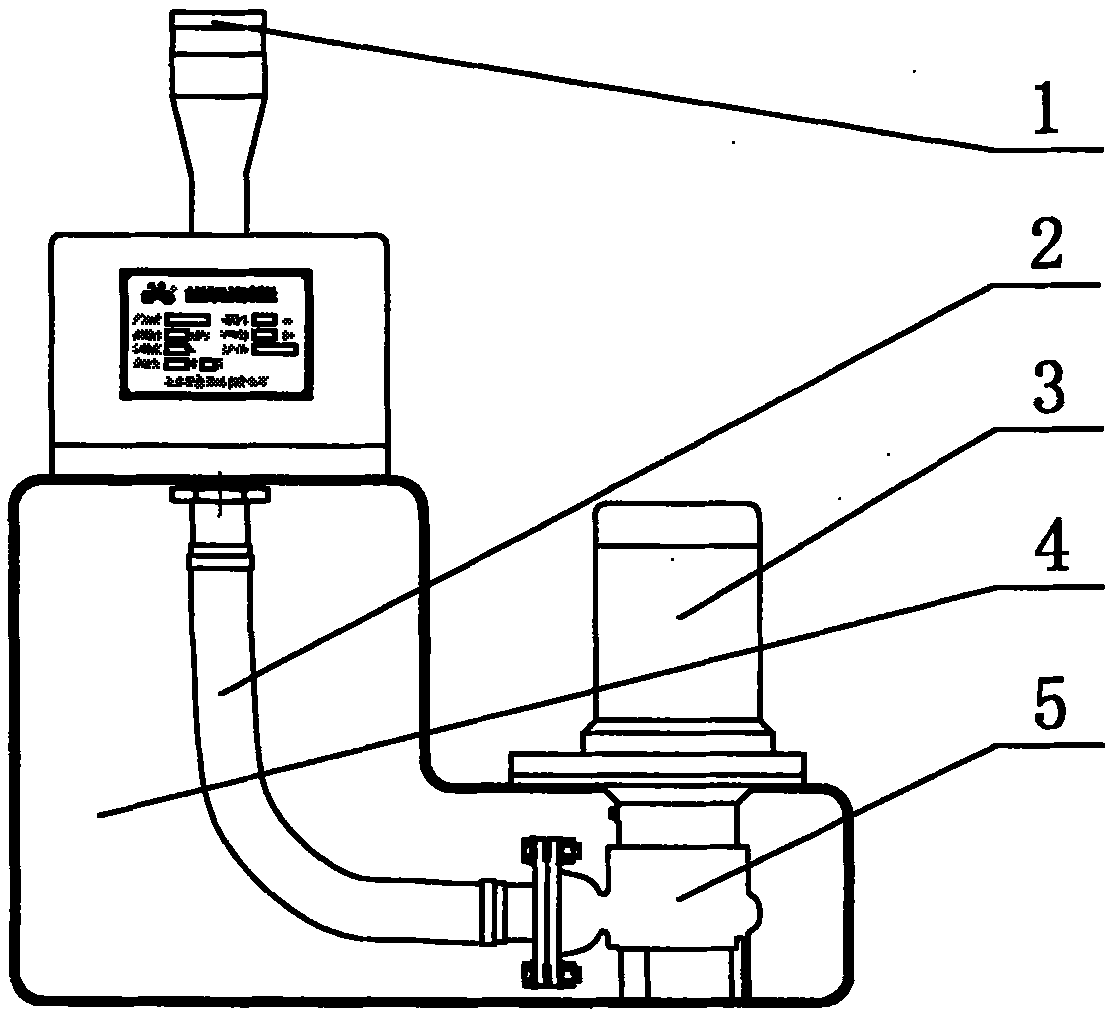

本发明的技术方案是，一种半内置式污水提升装置，包括集水箱和污水泵，主要结构特点是，集水箱上方设有污水进口和通气口，污水泵的泵体设置在集水箱内，污水泵的电机设置在集水箱外侧，集水箱外设有污水出口，污水泵进液口在集水箱底部，出液口经软管、止回阀与集水箱外的污水出口连通。
本发明的有益效果是，由于集水箱上方设有污水进口和通气口，污水泵的泵体设置在集水箱内，污水泵的电机设置在集水箱外侧，集水箱外设有污水出口，污水泵进液口在集水箱底部，出液口经软管、止回阀与集水箱外的污水出口连通，可以将地下污水收集、排放到指定地点，不需要在地下修建污水池，安装灵活、方便，省时省力、投资小，密闭性好，不跑味、孳生蚊虫;由于污水泵的泵体设置在集水箱内，污水泵的电机设置在集水箱外侧，占用空间更小，电机检修方便，主要针对单元户设计。
