申请日2010.06.28
公开(公告)日2011.07.20
IPC分类号E03D1/00; E03C1/12
摘要
一种家庭废水回收利用装置，包括带进水口和出水口的储水箱、水泵，所述储水箱的进水口通过管道与家庭生活废水的排出口连通，储水箱的出水口通过管道与坐便器的水箱连通，储水箱内装设有水泵，储水箱出水口与坐便器间的管道上设置有三通阀，该三通阀一端与自来水管连通。在储水箱上部设置有溢流管，该溢流管另一端与排水管道连通，储水箱的进水口、出水口处均设置有滤网。本实用新型将生活废水循环利用，节省人们的日常开支，提高了水资源的重复利用率，可广泛用于家庭或工厂。
权利要求书

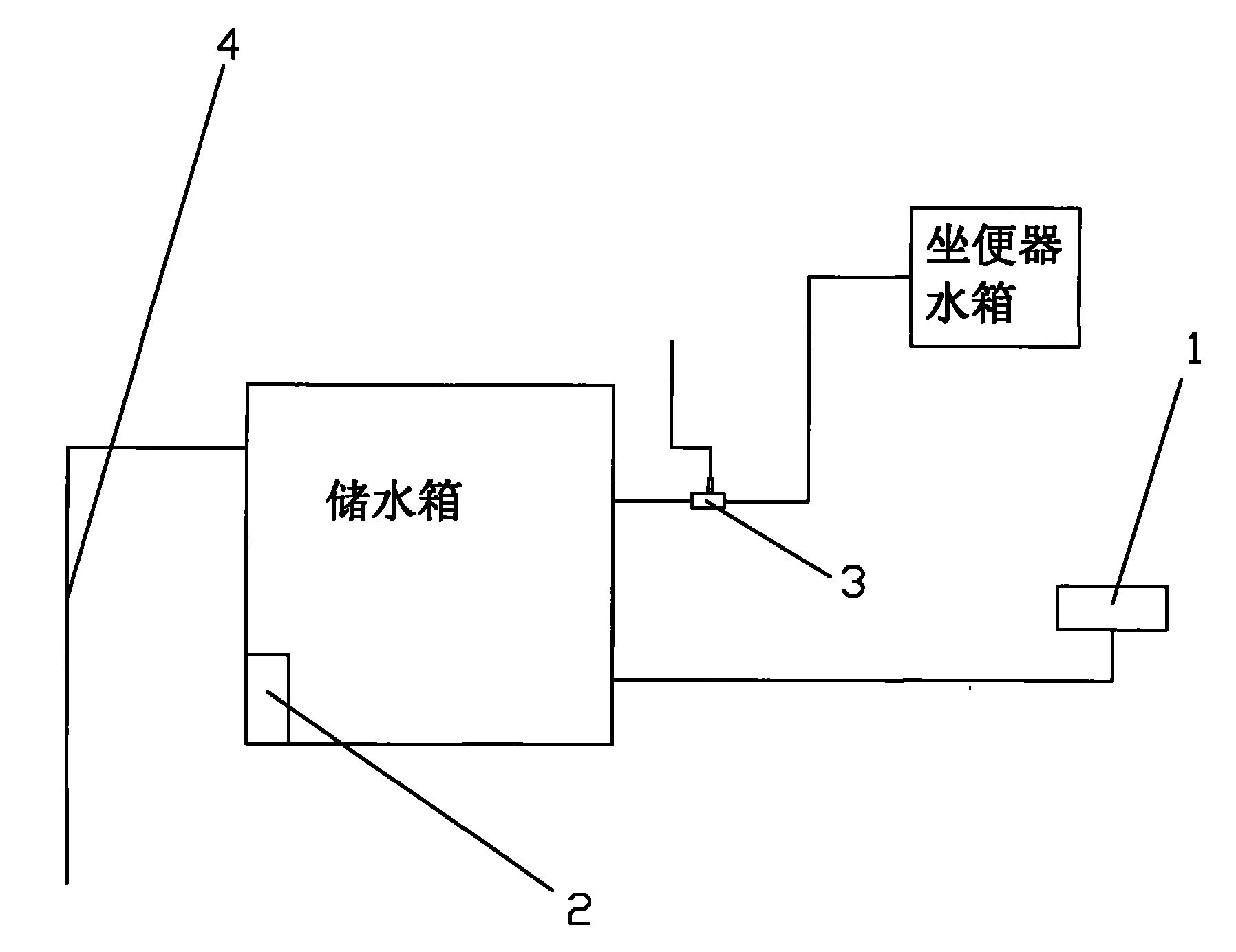

1.一种家庭废水回收利用装置，包括带进水口和出水口的储水箱、水泵(2)，其特征在于：所述储水箱的进水口通过管道与家庭生活废水的排出口(1)连通，储水箱的出水口通过管道与坐便器水箱连通，储水箱内装设有水泵(2)，储水箱出水口与坐便器间的管道上设置有三通阀(3)，该三通阀一端与自来水管连通。
2.根据权利要求1所述的家庭废水回收利用装置，其特征在于：所述储水箱上部设置有溢流管(4)，该溢流管另一端与排水管道连通。
3.根据权利要求2所述的家庭废水回收利用装置，其特征在于：所述储水箱的进水口、出水口处均设置有滤网。
说明书
一种家庭废水回收利用装置
技术领域
本实用新型涉及一种废水回收利用装置，具体地说是一种用于家庭内生活废水的回收利用装置。
背景技术
我国人均水资源短缺，在日常的家庭生活中，许多用水都存在不合理的地方，如洗碗水、洗澡水、洗菜水等，往往是直接让其流进排水管道排走。这部分水的量一般都比较大，可利用价值高，如果用于冲厕，将是不错的选择，也使这部分水得到了二次利用，节约了用水。目前有一些针对生活废水进行回收利用的装置，但此种装置一般需要楼层用户联合使用，占用较大空间。
实用新型内容
本实用新型要解决的技术问题是提供一种对家庭里的生活废水 循环利用，有效节约水资源的家庭废水回收利用装置。
为了解决上述技术问题，本实用新型采取以下技术方案：
一种家庭废水回收利用装置，包括带进水口和出水口的储水箱、水泵，所述储水箱的进水口通过管道与家庭生活废水的排出口连通，储水箱的出水口通过管道与坐便器水箱连通，储水箱内装设有水泵，储水箱出水口与坐便器间的管道上设置有三通阀，该三通阀一端与自来水管连通。
所述储水箱上部设置有溢流管，该溢流管另一端与排水管道连通。所述储水箱的进水口、出水口处均设置有滤网。
本实用新型对家庭的生活废水回收进行循环利用，用以冲厕所，既提高了水资源的利用率，又节省了人们的日常生活开支。尤其适合一家一户使用，安装方便，成本低。当然，本实用新型结构还可用于工厂等加工车间内，提高各种废水资源的利用率。
