申请日2010.06.29
公开(公告)日2013.09.11
IPC分类号C02F1/00; C02F1/52
摘要
本发明涉及一种水处理投药控制滞后时间的测定方法。本方法通过以下几个步骤实现：在水处理处理池原水进口处安装节流装置，在沉淀池出口处安装流量计;通过节流装置将原水流量设定为qa，让水处理系统持续运作，至少到沉淀池出口处流量计所测流量平稳为止，此时出口流量记为qa￠;调节节流装置，使原水流量为qb，此时刻记为t1，让水处理系统持续运作，至少到沉淀池出口处流量计所测流量平稳为止，此时沉淀池出口流量记为qb￠，将沉淀池出口流量刚达到qb￠的时刻记为t2;水处理投药控制系统的滞后时间为DT=t2-t1。本发明解决了水处理投药控制关键环节滞后时间的测定问题，为水处理系统投药模型建立和自动控制中滞后时间的设定提供数据支持。
权利要求书
1.一种水处理投药控制滞后时间的测定方法，其特征在于通过以下操作和步骤实现：
1)、在水处理处理池原水进口处安装节流装置，在沉淀池出口处安装流量计;
2)、通过节流装置将原水初始流量设定为qa，让水处理系统持续运作，至少到沉淀池出口处流量计所测流量平稳为止，此时出口流量记为qa￠;
3)、调节节流装置，使原水流量为qb，此时刻记为t1，让水处理系统持续运作，至少到沉淀池出口处流量计所测流量平稳为止，此时沉淀池出口流量记为qb￠，将沉淀池出口流量刚达到qb￠的时刻记为t2;
4)、水处理投药控制滞后时间为DT=t2-t1。
2.根据权利要求1所述的水处理投药控制滞后时间的测定方法，其特征在于，所述原水初始流量qa和调节后的流量qb根据水厂历史流量数据设定。
3.根据权利要求2所述的水处理投药控制滞后时间的测定方法，其特征在于，所述原水初始流量qa的设定数学式为：
上式中qa为设定的原水初始流量，qavg为水厂一段有效时间历史数据中流量大小的平均值，qmin为水厂一段有效时间历史数据中流量大小的最小值。
4.根据权利要求2所述的水处理投药控制滞后时间的测定方法，其特征在于，所述调节后的原水流量qb的设定数学式为：
上式中qb为调节后的原水流量，qavg为水厂一段有效时间历史数据中流量大小的平均值，qmax为水厂一段有效时间历史数据中流量大小的最大值。
说明书
水处理投药控制滞后时间测定方法
技术领域
本发明涉及一种水处理投药控制滞后时间的测定方法，主要适用于水处理领域。
背景技术
常规水处理分为混凝、沉淀、过滤和消毒几个阶段，沉淀池出水浊度大小是水质质量的一个重要指标。混凝投药是水处理的关键环节。从在混凝池前端加注混凝剂、形成絮凝体到沉淀池出水是一个漫长的过程，从几十分钟到几个小时不等。整个过程是一个非线性、大滞后的复杂系统，无法用一般的目标量闭环控制获得良好的控制性能。
目前，水处理自动控制主要有数学模型法、流动电流法(SCD)、显示式絮凝投药控制法(FCD)等。然而这些方法都有其不完善的地方。这些方法在建模及控制阶段有的没有考虑水处理 中滞后时间影响，如数学模型法;而有的虽然考虑了滞后，却只是根据经验设定一个滞后时间，如显示式絮凝投药控制法(FCD)，但实际上滞后时间会根据流量，水处理池结构等工艺条件的变化而变化。
水处理系统投药模型建立和自动控制中滞后时间的设定是一个重要环节，直接影响控制效果。滞后时间的设定主要由经验决定，与实际值存在较大偏差，且滞后时间会根据流量等工艺条件变化。因而，滞后时间的测定对水处理投药系统建模和自动控制系统具有重要意义。
发明内容
本发明的目的是为了解决水处理投药控制关键环节滞后时间测定的问题，提供一种水处理投药控制滞后时间的测定方法，为水处理系统投药模型建立和自动控制中滞后时间的设定提供数据支持。
为达到上述目的，本发明采用下述技术方案：
一种水处理投药控制滞后时间的测定方法，其特征在于操作步骤如下：

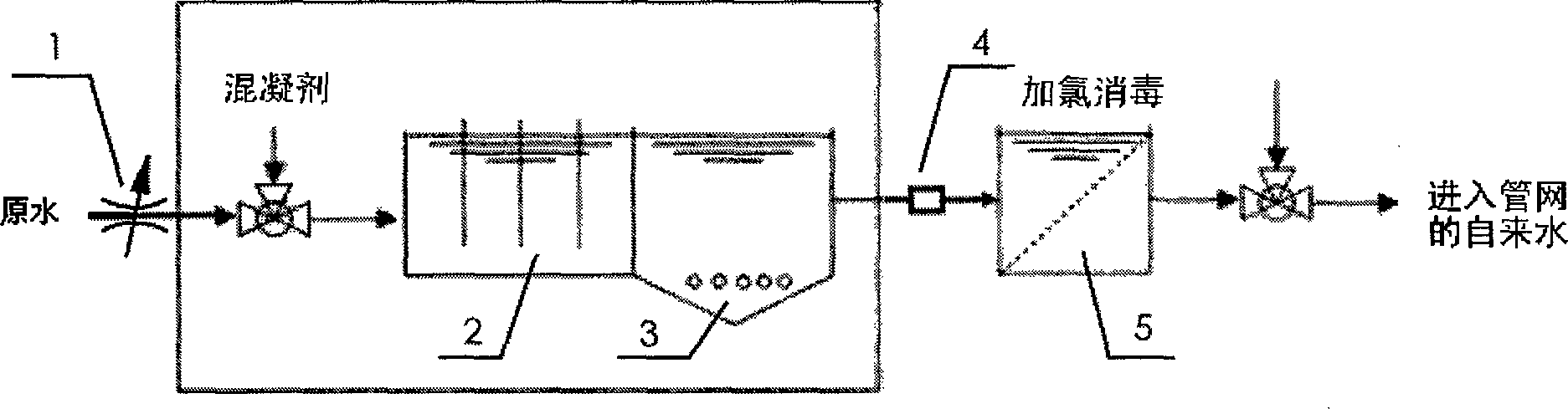

1)、在水处理处理池原水进口处安装节流装置，在沉淀池出口处安装流量计;
2)、通过节流装置将原水流量设定为qa，让水处理系统持续运作，至少到沉淀池出口处流量计所测流量平稳为止，此时出口流量记为qa￠;
3)、调节节流装置，使原水流量为qb，此时刻记为t1，让水处理系统持续运作，至少到沉淀池出口处流量计所测流量平稳为止，此时沉淀池出口流量记为qb￠，将沉淀池出口流量刚达到qb￠的时刻记为t2;
4)、水处理投药控制滞后时间为DT=t2-t1。
本发明与现有技术相比较，具有如下显而易见的突出实质性特点和显著优点：
本发明提供了一种水处理投药控制滞后时间的测定方法，为水处理系统投药模型和自动控制中滞后时间的设定提供了数据支持。
