申请日2010.06.29
公开(公告)日2010.10.20
IPC分类号A43B3/02; A43B7/12; A41D1/06; A43B23/02; A43B7/08
摘要
本发明涉及一种污泥靴，特别是涉及在污泥中作业穿用的一种污泥靴，包括靴帮、靴底，在靴帮中设有导气管，导气管的上开口露出靴帮的上端，导气管的下开口置于靴底下表面，且由只能向下开启的叶片遮盖，叶片固定在靴底下表面上。所述的导气管可为一根或多根，分别设置于污泥靴靴帮的后跟、侧部或前掌部位。与现有技术相比，本发明的有益效果是：完全消除了污泥作业中提靴的阻力，行走便捷;设计合理，制作方便。
权利要求书
1.一种污泥靴，包括靴帮、靴底，其特征在于，在靴帮中设有导气管，导气管的上开口露出靴帮的上端，导气管的下开口置于靴底下表面，且由只能向下开启的叶片遮盖，叶片固定在靴底下表面上。
2.根据权利要求1所述的一种污泥靴，其特征在于，所述的导气管可为一根或多根。
3.根据权利要求2所述的一种污泥 靴，其特征在于，所述的导气管为一根时，可设置于污泥靴靴帮的后跟、侧部或前掌部位。
4.根据权利要求2所述的一种污泥靴，其特征在于，所述的导气管为多根时，可分别设置于污泥靴靴帮的后跟、侧部或前掌部位。
5.根据权利要求1至4中任一项所述的一种污泥靴，其特征在于，所述的遮盖导气管下开口的叶片，还可以设置在导气管的下开口上，或设置于靴帮部位。
6.根据权利要求1至4中任一项所述的一种污泥靴，其特征在于，所述的靴帮也可以是一条衩裤。
7.根据权利要求1至4中任一项所述的一种污泥靴，其特征在于，所述的导气管可以是导气通道，导气通道的上开口露出靴帮的上端，导气通道的下开口置于靴底下表面，且由只能向下开启的叶片遮盖。
说明书
污泥靴
技术领域
本发明涉及一种污泥靴，特别是涉及一种在污泥中作业穿用的水靴。
背景技术
目前，在污泥中作业穿用的水靴，其结构由靴帮、靴底构成，当水靴踏入污泥时的状态如图1所示，此时靴底2、靴帮1踏入污泥中，由于大气压力P紧紧压到靴底2的上表面，从而使水靴向上提拔非常困难。
由于穿用该水靴行走跋涉困难，使稻田作业、抗洪抢险、部队河滩作战等行动受到很大影响。
发明内容
本发明的目的是提供一种污泥靴，可彻底消除污泥作业中，污泥对提靴的阻力，行走便捷。
为实现上述目的，本发明通过以下技术方案实现：

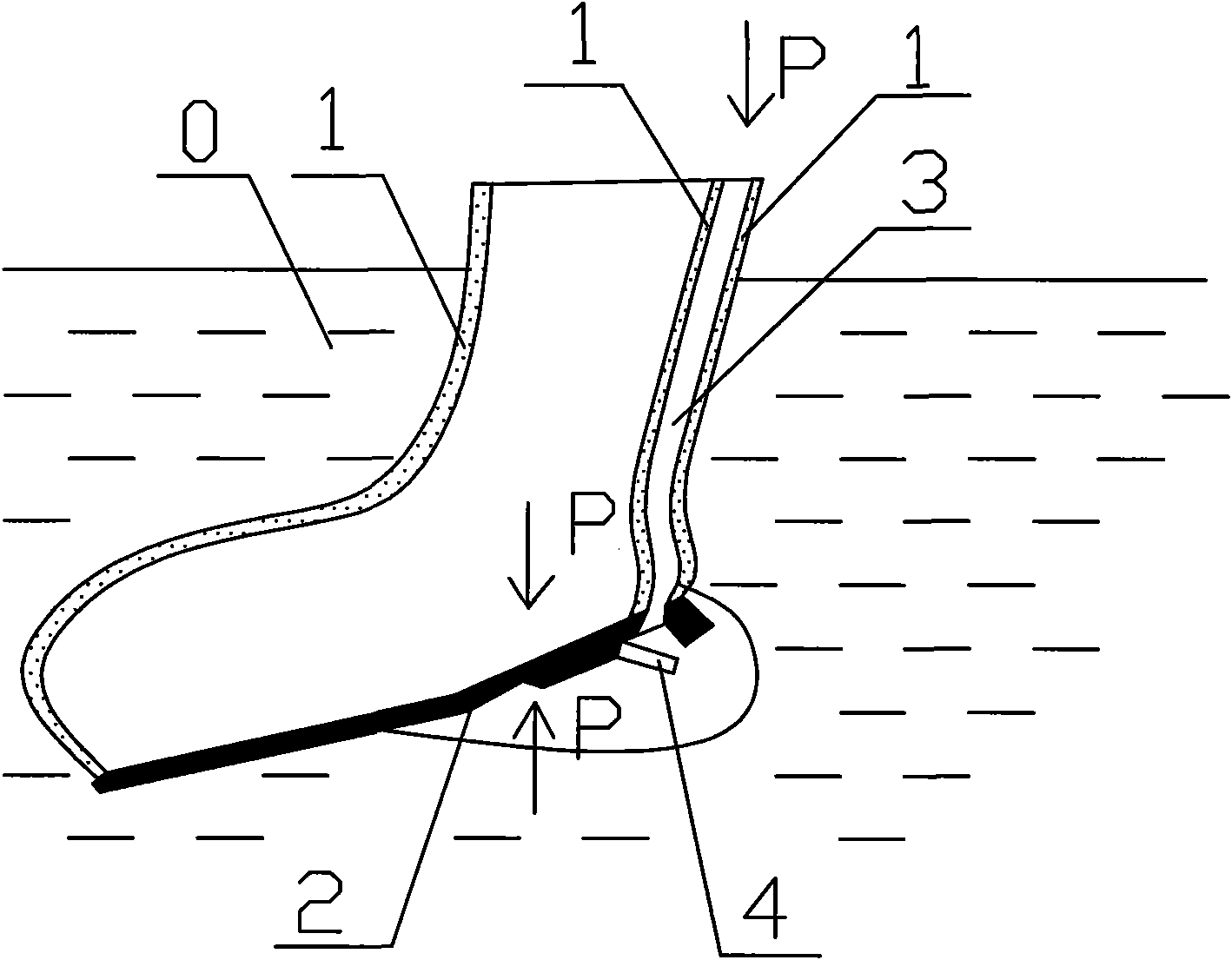

一种污泥靴，包括靴帮、靴底，在靴帮中设有导气管，导气管的上开口露出靴帮的上端，导气管的下开口置于靴底下表面，且由只能向下开启的叶片遮盖，叶片固定在靴底下表面上。
所述的导气管可为一根或多根。
所述的导气管为一根时，可设置于污泥靴靴帮的后跟、侧部或前掌部位。
所述的导气管为多根时，可分别设置于污泥靴靴帮的后跟、侧部或前掌部位。
所述的遮盖导气管下开口的叶片，还可以设置在导气管的下开口上，或设置于靴帮部位。
所述的靴帮也可以是一条衩裤。
所述的导气管可以是导气通道，导气通道的上开口露出靴帮的上端，导气通道的下开口置于靴底下表面，且由只能向下开启的叶片遮盖。
与现有技术相比，本发明的有益效果是：
完全消除了污泥作业中提靴的阻力，行走便捷;设计合理，制作方便。
