申请日2010.05.12
公开(公告)日2011.11.16
IPC分类号F02B43/12; C02F11/04
摘要
本发明公开一种大型卧式弧形沼气池及其污水处理方法，采用巧妙的卧式带弧形的沼气池结构，通过直模板(9)与弧形模板(10)组合而成的卧式沼气池壁再配以顶部的小弧形模板(12)以及中弧形模板(11)的配合，从而可根据实际需要建成各种规模、各种长度的易维护、高安全性的大型沼气池。再配套污水处理方法，通过干燥、沉淀、过滤等多级净化后循环回用沼液，并将沼渣进一步精加工达到国家绿色有机肥料标准，可用于农田、果园循环利用，从根本上解决了大型沼气池的污水循环利用难题。
权利要求书

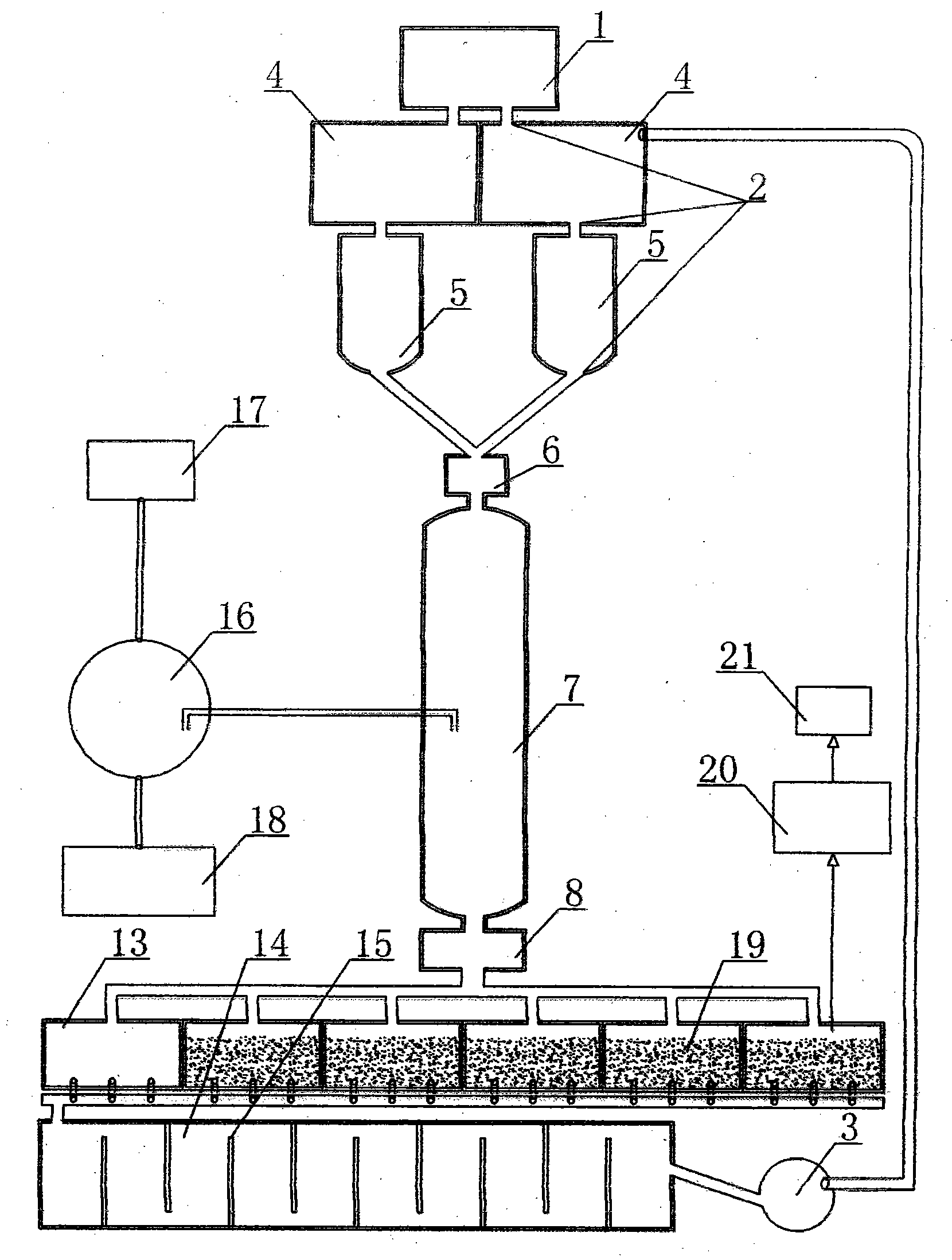

1.一种大型卧式弧型沼气池，是由预处理池、厌氧发酵池、进料口、水压 间构成，其特征在于;还包括混合池(4)、干燥池(13)、沉淀池(14)、沼液 处理池(3)，其中，混合池(4)通过阀门(2)与预处理池(5)连接，预处理 池(5)通过管道与进料口(6)连接，进料口(6)下端与厌氧发酵池(7)上 端连接，厌氧发酵池(7)是由直模板(9)、弧形模板(10)、中弧形模板(11) 和小弧形模板(12)构成，其中，厌氧发酵池(7)池壁是由直模板(9)与弧 形模板(10)构成，多块直模板(9)构成厌氧发酵池(7)池壁两平行长边， 多块弧形模板(10)则构成厌氧发酵池(7)池壁两弧形边;由两端的多块小弧 型模板(12)和中部的多块中弧形板(11)组合构成厌氧发酵池(7)的弧形池 顶;厌氧发酵池(7)下端则与水压间(8)连接，水压间(8)的下端与干燥池 (13)上端连接，干燥池(13)下端与沉淀池(14)连接，沉淀池(14)内部 安装有通道(15)，沉淀池(14)与沼液处理池(3)连接，沼液处理池(3)通 过管道与混合池(4)连接。
2.一种大型卧式弧型沼气池污水处理方法，其特征在于：
沼气池污水处理步骤为：
A、粪便进入混合池(4)进行混合;
B、混合完毕后，通过阀门(2)按量控制输送到预处理池(5)进行预处理， 然后进入进料口(6);
C、进料口(6)向厌氧发酵池(7)进料后，进行厌氧发酵，产生的沼气通 过储气罐(16)储备备用，沼气还可通过分配管道(17)供气，通过发电设备 (18)进行发电。
D、厌氧发酵池(7)产气后，所产生的固液混合废弃物则通过水压间(8) 进入干燥池(13)进行干湿分离处理，处理成沼渣(19)和沼液。其中，沼渣 (19)进入渣池(20)，可以进行精加工成为绿色有机肥输送到肥料厂(21); 沼液向下进入沉淀池(14)，通过其多级通道(15)进行净化沉淀过滤后，进入 沼液处理池(3)贮存;
E、沼液处理池(3)贮存的沼液可通过管道循环回用到混合池(4)内，重 复以上步骤B、C、D。
说明书
一种大型卧式弧型沼气池及其污水处理方法
一、技术领域
本发明涉及沼气及其污水处理技术领域，特别是一种适用于大型沼气池及 其沼气池污水处理技术。
二、背景技术
大型沼气池一般是50立方的立式沼气池，其主要是通过沼气池的深度来增 大沼气池的容积，但由于地下深度达3米以上，其温度就逐渐降低，严重影响 到沼气池的产气，而且维护也较困难。目前，大型沼气池对于池内的污水处理 技术尚未系统化，以至于沼气污水处理标准不一，效果不佳。而且，如果要建 设大于50立方的立式沼气池，其施工条件比较苛刻，严重限制了当今大型沼气 的发展。
三、发明内容
本发明提供一种大型卧式弧形沼气池及其污水处理方法，采用巧妙的卧式 带弧形的沼气池结构，从而可根据实际需要建成各种规模的易维护、高安全性 的大型沼气池。另外再配套设计相应的循环式污水处理方法，从根本上解决了 大型沼气池的污水循环利用的难题。
具体为：
一种大型卧式弧型沼气池是由混合池、预处理池、进料口、厌氧发酵池、 水压间、干燥池、沉淀池和沼液处理池构成。混合池通过阀门与预处理池连接， 预处理池通过管道与进料口连接。进料口下端与厌氧发酵池上端连接。厌氧发 酵池是由直模板、弧形模板、中弧形模板和小弧形模板构成，其中，厌氧发酵 池池壁是由直模板与弧形模板构成。多块直模板构成厌氧发酵池池壁两平行长 边，多块弧形模板则构成厌氧发酵池池壁两弧形边;由两端的多块小弧型模板 和中部的多块中弧形板组合构成厌氧发酵池的弧形池顶。厌氧发酵池下端则与 水压间连接，水压间的下端与干燥池上端连接。干燥池下端与沉淀池连接，沉 淀池内部安装有通道。沉淀池与沼液处理池连接，沼液处理池通过管道与混合 池连接。从而使整个厌氧发酵池呈卧式结构，可根据不同地形要求，较为容易 的横向构成50立方以上的大型沼气池构造，在保证避免了由于地形只能向纵深 发展的限制，确保产气温度。
一种大型卧式弧型沼气池污水处理方法，其沼气池污水处理步骤为：
A、粪便进入混合池进行混合;
B、混合完毕后，通过阀门按量控制输送到预处理池进行预处理，然后进入 进料口;
C、进料口向厌氧发酵池进料后，进行厌氧发酵，产生的沼气通过储气罐储 备备用，沼气还可通过分配管道供气，通过发电设备进行发电。
D、厌氧发酵池产气后，所产生的固液混合废弃物则通过水压间进入干燥池 进行干湿分离处理，处理成沼渣和沼液。其中，沼渣进入渣池，可以进行精加 工成为绿色有机肥输送到肥料厂;沼液向下进入沉淀池，通过其多级通道进行 净化沉淀过滤后，进入沼液处理池贮存;
E、沼液处理池贮存的沼液可通过管道循环回用到混合池内，重复以上步骤 B、C、D。
本发明采用巧妙的卧式带弧形的沼气池结构，通过直模板与弧形模板的组 合而成的卧式沼气池壁再配以顶部的小弧形模板以及中弧形模板的配合，从而 可根据实际需要建成各种规模、各种长度的易维护、高安全性的大型沼气池。 另外再配套污水处理方法，通过干燥、沉淀、过滤等多级净化后循环回用沼液， 并将沼渣进一步精加工达到国家绿色有机肥料标准，可用于农田、果园循环利 用，从根本上解决了大型沼气池的污水循环利用难题。
