申请日2010.06.29
公开(公告)日2011.04.06
IPC分类号C02F9/02
摘要
本实用新型涉及一种空气压缩机，尤其是涉及一种离心式大空压机水处理设备。其主要是解决现有技术所存在的由于自来水中对钙、镁等离子的要求控制不严，在长时间的运转过程中，钙镁等离子就会沉积在冷却壁外侧，形成一层较密的矿物质层，以及自来水中本来就含有一些胶体悬浮物极易造成空压机冷却效果下降，从而造成车间停产，造成布机停机，造成布面疵点。本实用新型包括冷却塔，冷却塔下设有冷水池，冷水池通过水管、水泵连接有水冷离心式空压机，空压机通过循环热水管连接冷却塔，冷水池通过水管连接有旁滤增压泵，旁滤增压泵连接旁滤系统，旁滤系统通过旁滤水管连通冷水池，旁滤系统还连接有排污口。
权利要求书

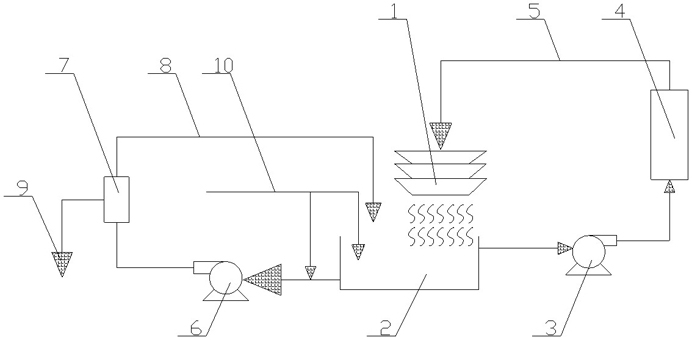

1.一种离心式大空压机水处理设备，包括冷却塔(1)，冷却塔下设有冷水池(2)，冷水池通过水管、水泵(3)连接有水冷离心式空压机(4)，空压机通过循环热水管(5)连接冷却塔，其特征在于所述的冷水池(2)通过水管连接有旁滤增压泵(6)，旁滤增压泵连接旁滤系统(7)，旁滤系统通过旁滤水管(8)连通冷水池，旁滤系统还连接有排污口(9)。
2.根据权利要求1所述的离心式大空压机水处理设备，其特征在于所述的冷水池(2)与旁滤增压泵(6)的进口处连接有可通入补充水的补充水管(10)。
3.根据权利要求1所述的离心式大空压机水处理设备，其特征在于所述的旁滤系统(7)由砂滤系统、炭滤系统、精滤系统组成。
说明书
离心式大空压机水处理设备
技术领域
本实用新型涉及一种空气压缩机，尤其是涉及一种离心式大空压机水处理 设备。
背景技术
压缩机一般采用离心的方式压缩空气，在空气压缩过程中，由于空气中的内能大量增加，空气大量放热，温度约在350℃，为了保障安全，故需要通过有效的方式来进行降温，一般是直接使用自来水降温。中国专利公开了一种多压缩机并联的水冷机组(授权公告号：CN 201318829Y)，其包括由压缩机、冷凝器、节流元件和蒸发器构成的冷媒循环系统，高压冷媒在冷凝器中与来自冷却塔的冷却水进行热交换，其特征是压缩机为二个及以上，其高压出口并联在一起，冷凝器为一个及以上的壳管式冷凝器;压缩机为偶数个，其两两并联后，再通过单向阀连通到冷凝器，壳管式冷凝器为二个及以上，其相互并联在一起，壳管式冷凝器的总出水口处设置有温度传感器，温度传感器与水冷机组的主控制器电连接，主控制器分别与每台拥有独立地址的压缩机电连接。但是这种设备中由于自来水中对钙、镁等离子的要求控制不严，在长时间的运转过程中，钙镁等离子就会沉积在冷却壁外侧，形成一层较密的矿物质层;此外，自来水中亦含有一些胶体悬浮物，以及在运行过程中，冷却水通过冷却塔与空气接触时水会受到污染。在多方面的影响下，极易造成空压机冷却效果下降。一般的，根据设定第一级温度达到49℃后报警，达到50℃后机台自动停车，这样一来，则造成车间停产，造成布机停机，造成布面疵点。
实用新型内容
本实用新型是提供一种离心式大空压机水处理设备，其主要是解决现有技术所存在的由于自来水中对钙、镁等离子的要求控制不严，在长时间的运转过程中，钙镁等离子就会沉积在冷却壁外侧，形成一层较密的矿物质层，以及自来水中本来就含有一些胶体悬浮物极易造成空压机冷却效果下降，从而造成车间停产，造成布机停机，造成布面疵点。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的离心式大空压机水处理设备，包括冷却塔，冷却塔下设有冷水池，冷水池通过水管连接有水冷离心式空压机，空压机通过循环热水管连接冷却塔，其特征在于所述的冷水池通过水管连接有旁滤增压泵，旁滤增压泵连接旁滤系统，旁滤系统通过旁滤水管连通冷水池，旁滤系统还连接有排污口。冷水池的水可以预先通过旁滤增压泵抽到旁滤系统中进行过滤，从而过滤掉钙、镁离子，使进入冷却塔的水较为纯净。水冷离心式空压机通入水后，空气大量放热，使得产生的热水进入到冷却塔进行冷却。
作为优选，所述的冷水池与旁滤增压泵的进口处连接有可通入补充水的补充水管。旁滤系统经过过滤后，冷水池内的水量减少，通过补充水管可以向冷水池内添加自来水，使其水量充足。
作为优选，所述的旁滤系统由砂滤系统、炭滤系统、精滤系统组成。砂滤、炭滤主要去除水中的悬浮物、胶体等物质，反渗透主要去处水中的腐蚀性颗粒，并去除能引起结垢的钙镁离子，经过这一套设备处理之后，水质将大大改善，为企业的正常生产带来贡献。
因此，本实用新型在冷水池处外接旁滤系统，使得自来水经过砂滤、炭滤后去除水中的悬浮物、胶体、腐蚀性颗粒等物质，并去除能引起结垢的钙镁离子，经过这一套设备处理之后，水质将大大改善，结构简单、合理。
