申请日2010.05.07
公开(公告)日2010.12.15
IPC分类号C02F9/02; C02F1/28; C02F1/44
摘要
本实用新型公开了一种双膜净水处理装置，包括一个微滤净化单元(2)、一个活性碳净化单元(6)、一个UF膜深度处理单元(7)、一个RO膜深度处理单元(8)、一个压力桶(12)、两个保鲜抑菌单元(17)和电脑控制器(15)。本实用新型组合超滤(UF)和逆渗透(RO)两种膜分离技术的互补优势，一机同时可以造出矿泉水和纯净水，并提供双开混水龙头供用户自己按需求混合两种净化水，从而解决纯水太纯太慢和传统净水有水垢的两大问题，从容应对复杂的水污染问题，全方位解决厨房健康饮用水需求。
权利要求书

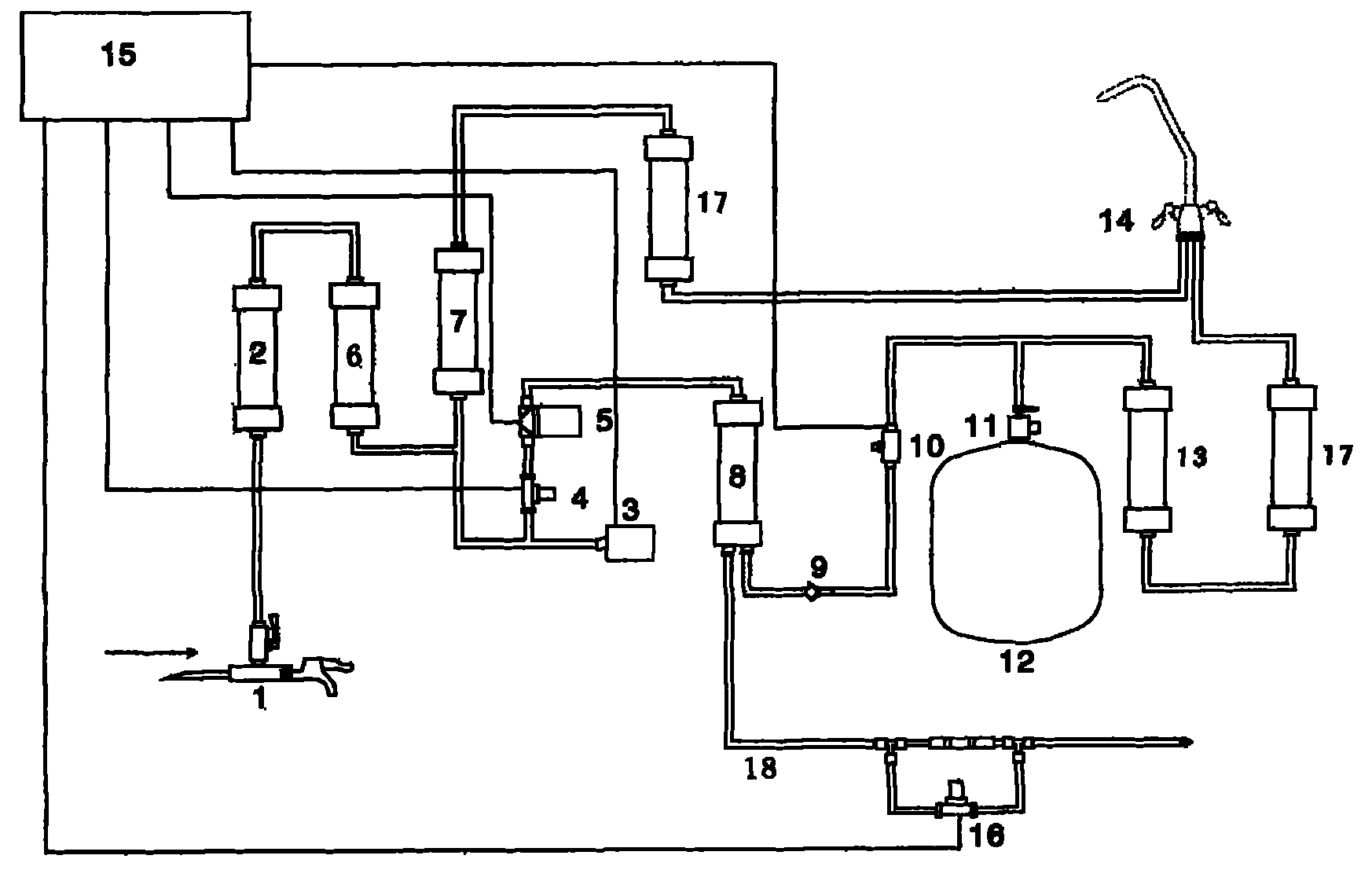

1.一种双膜净水处理装置，包括一个微滤净化单元(2)、一个活性碳净化单元(6)、一个UF膜深度处理单元(7)、一个RO膜深度处理单元(8)、一个压力桶(12)、两个保鲜抑菌单元(17)和电脑控制器(15)，其特征在于：所述的微滤净化单元(2)进水端连接进水三通及进水球阀(1)，出水端通过管道连接活性碳净化单元(6)，活性碳净化单元(6)通过管道连接UF膜深度处理单元(7)，UF膜深度处理单元(7)通过管道连接RO膜深度处理单元(8)，RO膜深度处理单元(8)通过管道连接至压力桶(12);压力桶(12)连接一个保鲜抑菌单元(17)，该保鲜抑菌单元(17)连接鹅颈龙头(14)，另一个保鲜抑菌单元(17)的一端连接UF膜深度处理单元(7)，另一端连接连接至鹅颈龙头(14)。
2.根据权利要求1所述的双膜净水处理装置，其特征在于：还包括一个能量优化单元(13)，该能量优化单元(13)通过管道一端连接压力桶(12)，另一端连接保鲜抑菌单元(17)。
3.根据权利要求1所述的双膜净水处理装置，其特征在于：在连接UF膜深度处理单元(7)和RO膜深度处理单元(8)的管道上装有进水电磁阀(4)和增压泵(5)，进水电磁阀(4)连接低压开关(3)。
4.根据权利要求1所述的双膜净水处理装置，其特征在于：在所述的压力桶(12)上装有压力桶球阀(11)，在连接压力桶(12)与RO膜深度处理单元(8)的管道上装有逆止阀(9)和高压开关(10).
5.根据权利要求1所述的双膜净水处理装置，其特征在于：在所述的RO膜深度处理单元(8)底部连接有冲洗管道(18)，在该冲洗管道(18)上装有冲洗电磁阀(16)。
6.根据权利要求3、4或5所述的双膜净水处理装置，其特征在于：所述的冲洗电磁阀(16)、进水电磁阀(4)、增压泵(5)、低压开关(3)和高压开关(10)分别通过导线连接至电脑控制器(15)。
说明书
一种双膜净水处理装置
技术领域
本实用新型涉及一种净水设备，特别是一种双膜净水处理装置。
背景技术
目前，市场上常用的净水设备是纯水机和净水机。传统纯水机主要是采用一个微滤净化单元、两个活性碳净化单元、一个RO膜深度处理单元和一个保鲜抑菌单元对水进行纯化处理，存在造水速度太慢以及处理过的水太纯的问题，不能更完美的满足用户瞬间用水量大以及保留适当天然矿物健康饮水的需求。而传统净水机主要是采用一个微滤净化单元、两个活性碳净化单元、一个UF膜深度处理单元和一个保鲜抑菌单元对水进行净化处理，存在不能有效的滤除水中离子状态的物质问题，尤其是在水碱严重的区域，经过传统净水机处理过的水还存在结垢的严重问题。
实用新型内容
本实用新型所要解决的技术问题在于提供一种双膜净水处理装置。该装置能改变传统纯水机造水太慢以及出水太纯的缺点，同时能改变传统净水机不能滤除水碱的缺点，从而克服现有技术的不足。
为解决上述技术问题，本实用新型的技术方案：一种双膜净水处理装置。其构成包括一个微滤净化单元、一个活性碳净化单元、一个UF膜深度处理单元、一个RO膜深度处理单元、一个压力桶、两个保鲜抑菌单元和电脑控制器，微滤净化单元的进水端连接进水三通及进水球阀，微滤净化单元的出水端通过管道连接活性碳净化单元，活性碳净化单元通过管道连接UF膜深度处理单元，UF膜深度处理单元通过管道连接RO膜深度处理单元，RO膜深度处理单元通过管道连接至压力桶;压力桶连接一个保鲜抑菌单元，该保鲜抑菌单元连接鹅颈龙头，另一个保鲜抑菌单元的一端连接UF膜深度处理单元，另一端连接连接至鹅颈龙头。
上述的双膜净水处理装置，还包括一个能量优化单元，该能量优化单元通过管道一端连接压力桶，另一端连接保鲜抑菌单元。
前述的双膜净水处理装置，在连接UF膜深度处理单元和RO膜深度处理单元的管道上装有进水电磁阀和增压泵，进水电磁阀连接低压开关。
前述的双膜净水处理装置，在所述的压力桶上装有压力桶球阀，在连接压力桶与RO膜深度处理单元的管道上装有逆止阀和高压开关。
前述的双膜净水处理装置，在所述的RO膜深度处理单元底部连接有冲洗管道，在该冲洗管道上装有冲洗电磁阀。
前述的双膜净水处理装置，所述的冲洗电磁阀、进水电磁阀、增压泵、低压开关和高压开关分别通过导线连接至电脑控制器。
本实用新型的有益效果：与现有技术相比，本实用新型经过改进后的设计，充分尊重各地水源和用户需求的差异性，组合超滤(UF)和逆渗透(RO)两种膜分离技术的互补优势，采用七级防爆防漏的一体滤芯，制水过程自动控制，一机同时可以造出矿泉水和纯净水，并提供双开混水龙头供用户自己按需求混合两种净化水，从而解决纯水太纯太慢和传统净水有水垢的两大问题，从容应对复杂的水污染问题，全方位解决厨房健康饮用水需求。
