申请日2010.05.04
公开(公告)日2011.05.11
IPC分类号C02F1/00; B01D29/56
摘要
随意调换污水再生处理器属于一种柜形箱体随意调换多层抽屉式框架结构污水过滤净化再生处理器，包括子母式污水进水筒体、柜形箱体、多层抽屉式框架结构污水过滤净化再生层和储水箱为一体结构，随意调换污水再生处理器每层抽屉式框架结构污水过滤净化再生层，通过其前端拉手可以进行移动，也在其后端设液压气缸装置，由电控机械进行伸出和缩进，能随意装置、调换和清洗已经公知的污水过滤净化材料，且其层数没有限制，使污水经过随意调换污水再生处理器后得到过滤净化再生，做到污水再次利用，不让污水白白流走，污染环境，具有占用空间小，污水利用节水显著，结构简单，使用方便和使用效果好的优点。
权利要求书
1.随意调换污水再生处理器是一种柜形箱体随意调换抽屉式多层污水过滤净化再生处理器，其特征在于，包括：子母式污水进水筒体，设污水进水母筒体和污水进水子筒体为一体结构;
随意调换污水再生处理器柜形箱体，柜形箱体设方型、圆型、半椭圆形;
随意调换污水再生处理器抽屉式框架结构污水过滤净化再生层，设抽屉式框架结构、导轨、密封件、污水过滤净化再生层底网、多个污水过滤净化再生层底网导流口，格子间装格子板、拉手、固定小螺丝和固定大螺丝为一体结构，且设计为多层;
随意调换污水再生处理器储水箱，设储水箱上端多个进水口与最后一层抽屉式框架结构污水过滤净化再生层的多个污水过滤净化再生层底网导流口相连通，储水箱在周围设多个出水口和开关阀，储水箱设小水泵增压。
2.按权利要求1所述的随意调换污水再生处理器，其特征在于：所述的子母式污水进水筒体，其中母筒体设方型、圆型、半椭圆形和三角形筒体，其中子筒体设多个粗和细、长和短、垂直和弯曲搭配的筒体。
3.按权利要求1所述的随意调换污水再生处理器，其特征在于：所述的抽屉式框架结构污水过滤净化再生层，通过其前端的拉手可以人力进行移动，也可以在抽屉式框架结构后端设液压伸缩气缸装置，由电控机械进行伸出和缩进。
说明书
随意调换污水再生处理器
技术领域
本实用新型属于一种随意调换污水过滤净化再生处理器。
背景技术
目前，家庭、宾馆和饭店等场所使用的用水装置，都是清水用后，不管水的污染程度，一律顺着下水管道全部流走，水不能得到很好的再次利用，有些含有害物质的污水流入江河湖海，既污染环境又造成水的浪费。节约用水是人类的共同主题，尤其在我国缺水现象较为严重，更需要广泛节约用水。
发明内容

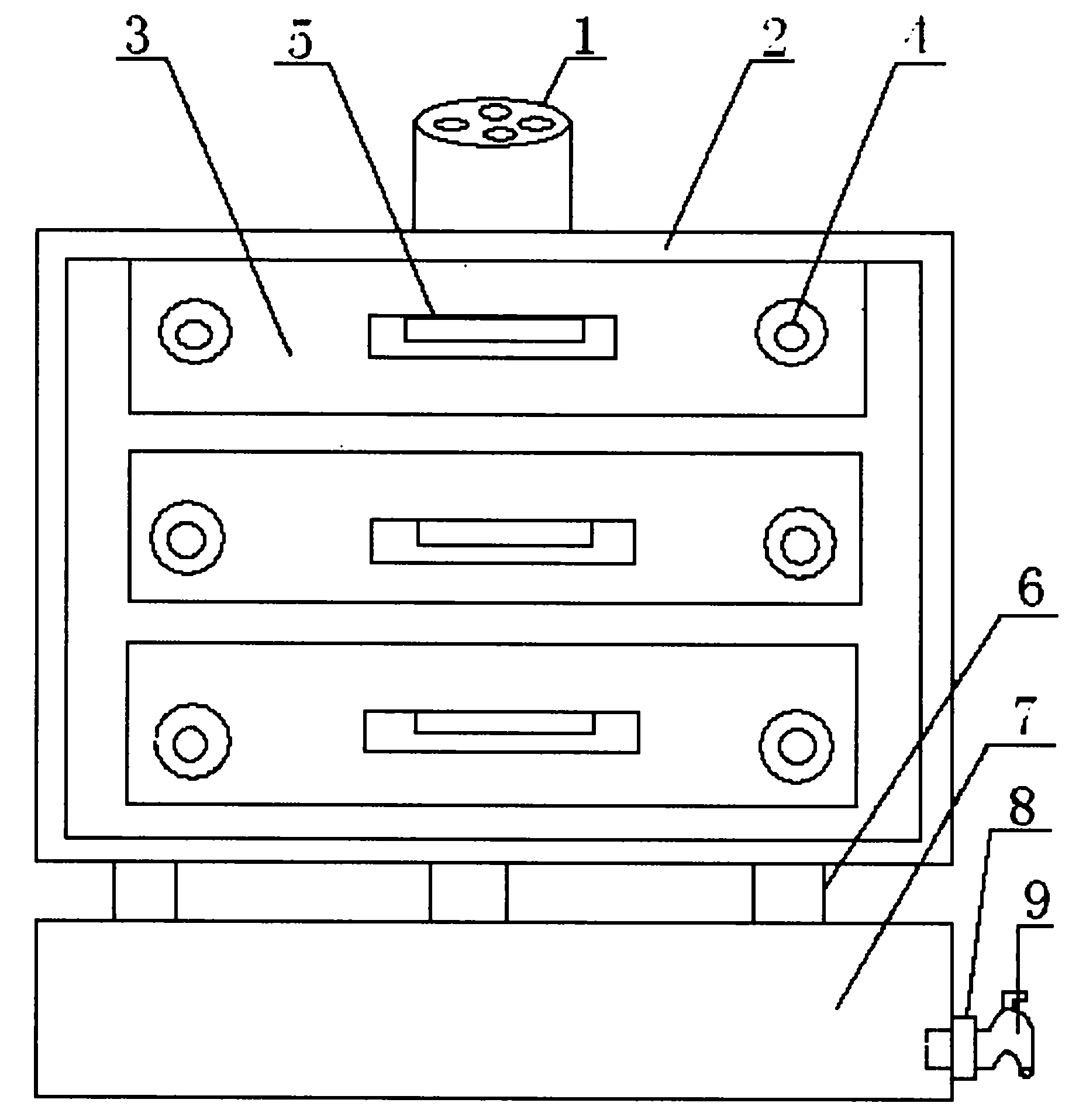

随意调换污水再生处理器是一种柜形箱体随意调换抽屉式多层污水过滤净化再生处理器，其特征在于，包括：子母式污水进水筒体，设污水进水母筒体和污水进水子筒体为一体结构;
随意调换污水再生处理器柜形箱体，柜形箱体设方型、圆型、半椭圆形;
随意调换污水再生处理器抽屉式框架结构污水过滤净化再生层，设抽屉式框架结构、导轨、密封件、污水过滤净化再生层底网、多个污水过滤净化再生层底网导流口，格子间装格子板、拉手、固定小螺丝和固定大螺丝为一体结构，且设计为多层;
随意调换污水再生处理器储水箱，设储水箱上端多个进水口与最后一层抽屉式框架结构污水过滤净化再生层的多个污水过滤净化再生层底网导流口相连通，储水箱在周围设多个出水口和开关阀，储水箱设小水泵增压;
随意调换污水再生处理器实用新型的目的是设计一种可随意调换增减柜形箱体抽屉式多层污水过滤净化处理器，具有占用空间小，结构简单，污水利用节水显著，使用方便和使用效果好的优点。为此，本实用新型为了美观实用，柜形箱体设计为方形、圆形、半椭圆形或其它适用形状;抽屉式框架结构污水过滤净化层设计目的是为伸出或缩进柜形箱体方便，同时也为随意调换、增减和清洗已经公知的污水过滤净化材料方便。多层的 设计目的是为做到多层无限满足污水过滤净化再生的需要，每层都能装填污水过滤净化材料。本实用新型的污水进水筒体设计为子母型，母筒体外形设方形或圆形，里面是子筒体，可长可短，可弯曲可改变方向，设计目的是为了使污水能够顺着子筒体流向下层装有污水过滤净化再生材料的不同区域，避免污水单一流向问题，这样使不同区域的污水过滤净化再生材料都能够发挥作用。本实用新型每一层抽屉式框架结构底部，设计为不锈钢、尼龙或其它适用材质的网状层，周围由螺丝加橡胶条固定，可拆换，柜形箱体和每层抽屉式框架结构，设计为不锈钢、玻璃钢、尼龙、木头、水泥加砖混结构等，可大型可小巧，随需而定;每层装入的污水过滤净化材料适用于已经公知的任何污水过滤净化材料。本实用新型为了实现污水再次利用的目的，将污水送入到本实用新型子母式筒体里，由子筒体将污水分别送到下端的柜型箱体中的抽屉式框架结构污水过滤净化再生层中的不同区域的格子间里，这样污水经过此层的污水过滤净化再生材料后，再由各个格子间的导流口分别送入下一层的装有污水过滤净化再生材料的不同区域的格子间，一层又一层污水经过多层的过滤净化再生，最后达到质量要求后，再由本实用新型的下水口进入到储水箱储存备用，最终达到污水过滤净化再生节约用水的目的。
