申请日2010.05.04
公开(公告)日2010.12.15
IPC分类号E03C1/12; C02F1/00
摘要
本实用新型属于污水处理设备，特别涉及一种家庭废水转化成再生水装置，包括厨房再生水存储箱一(13)、洗衣废水存储箱(4)、再生水存储箱二(2)、连接管，在厨房中固定装再生水存储箱一(13)，卫生间中固定装洗衣废水存储箱(4)和再生水存储箱二(2)，再生水存储箱一(13)和自来水管(15)出水口处设一个过滤漏斗(5)，过滤漏斗(5)中上面设一个过滤钢网(5-1)，钢网(5-1)下面、小筛网(5-3)上面装过滤材料一(5-2)，过滤漏斗(5)下端接沉淀桶一(7)顶端，沉淀桶一(7)上端接通沉淀桶二(8)，家庭废水转化成再生水装置可以把废水转化成再生水循环使用，节水效果明显。
权利要求书

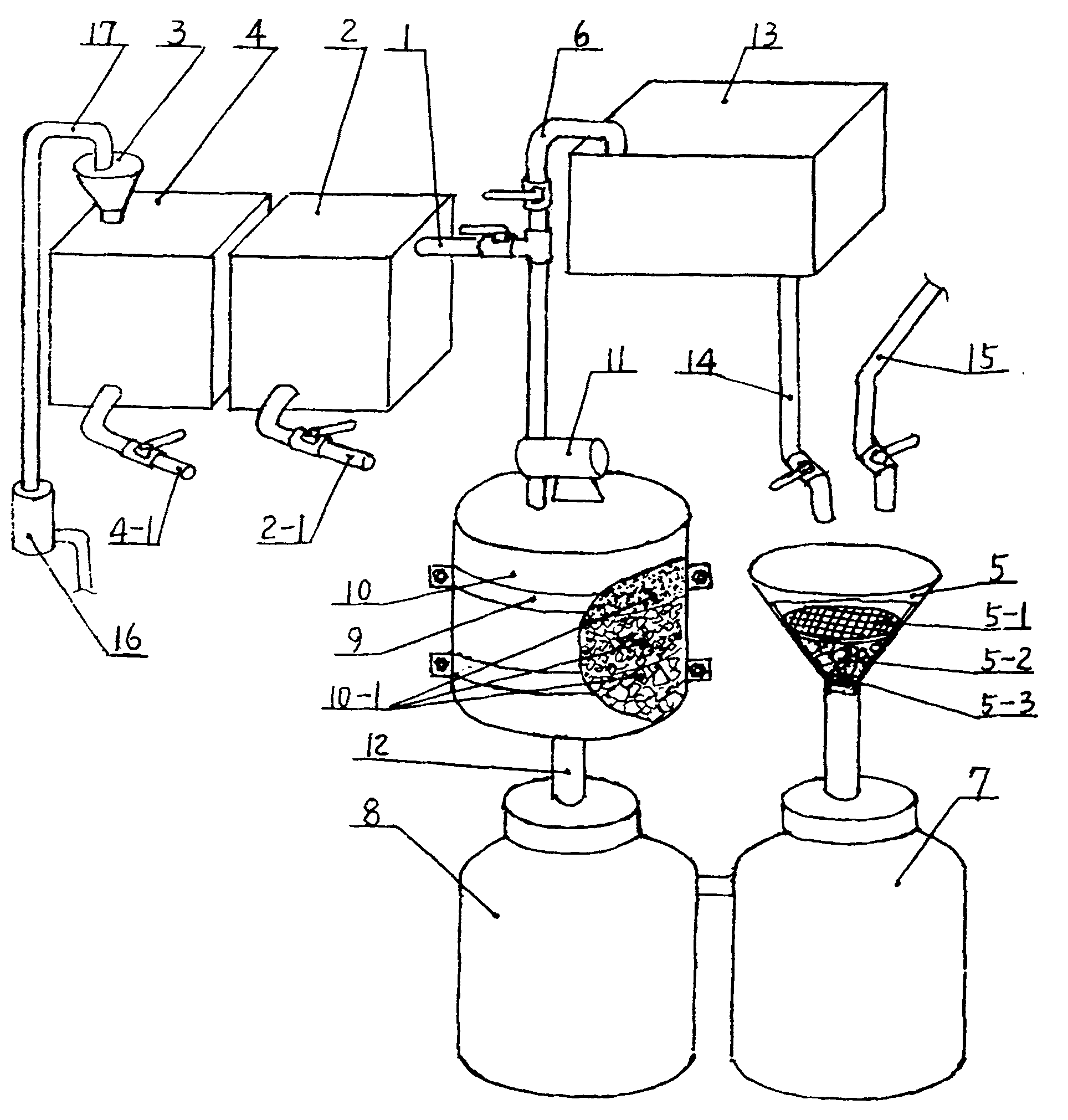

1.一种家庭废水转化成再生水装置，包括厨房再生水存储箱一(13)、洗衣废水存储箱(4)、再生水存储箱二(2)、连接管一、二、三、四(1、6、12、17)，其特征在于在厨房中固定装再生水存储箱一(13)，卫生间中固定装洗衣废水存储箱(4)和再生水存储箱二(2)，再生水存储箱一(13)和自来水管(15)出水口处设一个过滤漏斗(5)，过滤漏斗(5)中上面设一个过滤钢网(5-1)，钢网(5-1)下面、小筛网(5-3)上面装过滤材料一(5-2)，过滤漏斗(5)下端接沉淀桶一(7)顶端，沉淀桶一(7)上端接通沉淀桶二(8)，沉淀桶二(8)的顶端设连接管三(12)，连接管三(12)接过滤桶(10)下端，过滤桶(10)中从下至上装大、中、小过滤料二(10-1)，过滤桶(10)上方设一个抽水泵一(11)，抽水泵一11用连接管一、二(1、6)和阀门连接再生水存储箱一、二(13、2)上面，洗衣废水存储箱(4)上设废水入口(3)，废水入口(3)上方用接管四(17)与抽水泵二(16)连接。洗衣废水存储箱(4)、再生水存储箱一、二(13、2)下方均设有出水管(4-1、14、2-1)和阀门。
说明书
家庭废水转化成再生水装置
技术领域
本实用新型属于污水处理设备，特别涉及一种家庭废水转化成再生水装置。
背景技术
目前，我国的淡水资源属极度缺乏的国家，河流干涸、地下水位下降，沿海地区，海水倒流，对于干旱和半干旱地区的人畜饮水已非常困难，而自来水的成本也越来越高，自来水价格也不断上涨，有的家庭已千方百计采取节水措施，如用洗衣水冲卫生间，洗米、菜水沉淀后再利用拖地等，这种措施也只能用桶或盆等器皿盛装废水和过滤后的水，有时废水多了盛装的器皿有限，也只好倒掉一些，不能充分利用废水资源，而且在无废水时，也只能用净水拖地或冲卫生间。
发明内容
本实用新型的目的在于克服上述技术不足，提供一种能处理各种家庭污水。方法、设备简单、处理后的水能多用途的家庭废水转化成再生水装置。
本实用新型解决技术问题采用的技术方案是：家庭废水转化成再生水装置包括厨房再生水存储箱一、洗衣废水存储箱、再生水存储箱二、连接管一、二、三、四，其特点是在厨房中固定装再生水存储箱一，卫生间中固定装洗衣废水存储箱和再生水存储箱二，再生水存储箱一和自来水管出水口处设一个过滤漏斗，过滤漏斗中上面设一个过滤钢网，钢网下面、小筛网上面装过滤材料一，过滤漏斗下端接沉淀桶一顶端，沉淀桶一上端接通沉淀桶二，沉淀桶二的顶端设连接管三，连接管三接过滤桶下端，过滤桶中从下至上装大、中、小过滤料二，过滤桶上方设一个抽水泵一，抽水泵一用连接管一、二和阀门连接再生水存储箱一、二上面，洗衣废水存储箱上设废水入口，废水入口上方用接管四与抽水泵二连接。洗衣废水存储箱、再生水存储箱一、二下方均设有出水管和阀门。
本实用新型的有益效果是：家庭废水转化成再生水装置可以把废水转化成再生水循环使用，除饮用水外都可以做清洁用水等，节水效果明显。
